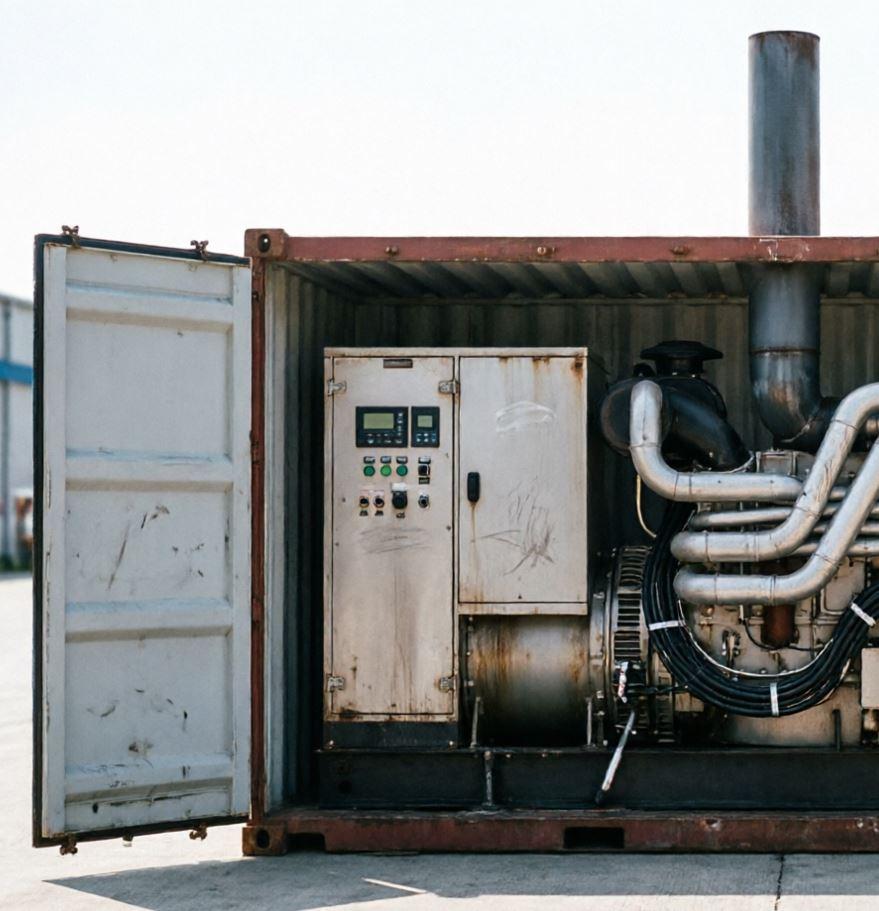

Блок-контейнер для дизель-генераторной установки (ДГУ): инженерные решения под ключ
Проектирование и изготовление блок-контейнеров для дизель-генераторных установок (ДГУ). Профессиональная шумоизоляция, расчет вентиляции, отвод выхлопных газов и системы пожаротушения.
Размещение дизель-генераторной установки (ДГУ) в стандартном металлическом боксе без инженерной подготовки — это прямой путь к перегреву двигателя, аварийной остановке и быстрому выходу оборудования из строя. ДГУ выделяет колоссальное количество тепла, требует точного расчета аэродинамического сопротивления и генерирует высокий уровень шума и вибраций.
Блок-контейнер для ДГУ — это сложное инженерное сооружение, задача которого не просто «закрыть» генератор от осадков, а обеспечить ему микроклимат, сопоставимый с условиями стационарной котельной, при этом снизив шум до санитарных норм. Компания «УралЦех» разрабатывает и производит такие модули с учетом суровых климатических условий Свердловской области и строгих требований ГОСТ и ПУЭ.
Вентиляция и терморегуляция: главный вызов для ДГУ
Двигатель и альтернатор генератора требуют постоянного отвода тепла. Если объем приточного воздуха недостаточен, температура в контейнере растет, что приводит к падению мощности и закипанию антифриза.Принципы организации воздухообмена
- Расчет сечения каналов. Площадь приточных жалюзи должна быть на 20–30% больше площади вытяжных, чтобы создать избыточное давление и гарантировать обдув радиатора ДГУ.
- Акустические жалюзи. Обычные вентиляционные решетки пропускают шум двигателя наружу. Мы используем специальные шумоглушащие жалюзи с лабиринтной внутренней структурой, поглощающей звуковую волну.
- Принудительная вытяжка. Для мощных установок (от 100 кВт) естественной конвекции недостаточно. Монтируются осевые вентиляторы с электроприводом, которые включаются автоматически при достижении критической температуры внутри бокса (обычно +40...+45°C).
- Зимний пакет. Приточные каналы оснащаются автоматическими клапанами с электроподогревом, предотвращающими обмерзание жалюзи и попадание снега на горячий двигатель при остановке.
Система отвода выхлопных газов
Неправильный вывод выхлопа создает обратное давление (backpressure) в выпускном коллекторе, что критически снижает ресурс двигателя. Кроме того, раскаленная труба представляет собой серьезную пожарную опасность.Технология монтажа выхлопного тракта
- Виброкомпенсатор. Сразу после выпускного коллектора двигателя устанавливается гибкий металлический сильфон. Он гасит вибрации ДГУ, не передавая их на жесткую выхлопную трассу и стены контейнера.
- Промышленный глушитель. В зависимости от требований по шуму, устанавливается глушитель критического (для жилых зон) или промышленного типа. Он монтируется внутри контейнера на виброопорах.
- Теплоизолированный трубопровод. От глушителя до точки выхода на улицу прокладывается сэндвич-труба (нержавеющая сталь с базальтовым утеплителем). Это предотвращает ожоги при обслуживании и конденсацию агрессивных кислот внутри трубы.
- Узел прохода через стену/крышу. Место выхода трубы усиливается стальным листом и оснащается защитным дефлектором от осадков, а также искрогасителем (обязательно для лесных или пожароопасных зон).
Многослойная звукоизолирующая конструкция стен
Для достижения уровня шума 75–85 дБ(А) на расстоянии 7 метров (санитарная норма для жилой застройки) применяется специализированная структура ограждающих конструкций, работающая по принципу «масса-пружина-масса».| Класс защиты | Уровень шума (на 7 м) | Конструктивные особенности | Применение |
|---|---|---|---|
| Стандартный | 85–95 дБ(А) | Утепление 50 мм, базовые жалюзи, промышленный глушитель. | Удаленные промышленные площадки, стройки, карьеры. |
| Средний (Low Noise) | 75–85 дБ(А) | Акустические панели 100 мм, шумоглушащие жалюзи, глушитель критического типа. | Территории складов, удаленные от жилых домов, торговые центры. |
| Супертихий (Super Silent) | 65–75 дБ(А) | Двойной контур стен, плавающий пол, сложная система воздуховодов с лабиринтными глушителями. | Жилая застройка, больницы, школы, офисные центры в черте города. |
Требования пожарной безопасности
ДГУ работает с горючим топливом и высокими температурами, поэтому блок-контейнер должен соответствовать строгим нормам пожарной безопасности (СП 9.13130, ПУЭ).- Негорючие материалы. Вся внутренняя обшивка, утеплитель и кабельная продукция должны иметь класс горючести НГ (негорючие) или Г1 (слабогорючие).
- Автоматическое пожаротушение. Водяные системы недопустимы из-за риска повреждения электрооборудования. Применяются модули порошкового (ОП) или аэрозольного (АОС) пожаротушения, срабатывающие от тепловых замков или датчиков дыма.
- Вторичная защита от разлива топлива. Если топливный бак размещен внутри контейнера, он должен быть установлен в металлический поддон (ванну), объем которого превышает вместимость бака на 10–15%.
- Аварийная остановка. Кнопка «Аварийный стоп» (грибок) выводится на внешнюю стену контейнера для мгновенного обесточивания и остановки двигателя в случае нештатной ситуации.
Этапы производства блок-контейнера для ДГУ в УралЦех
1. Инженерный расчет
Мы запрашиваем паспортные данные вашей ДГУ (габариты, тепловыделение, расход воздуха, вес). На их основании рассчитываем сечение вентканалов, сопротивление выхлопной трассы и требуемую толщину акустических панелей.2. Подготовка каркаса и виброразвязка
Каркас контейнера усиливается. Пол выполняется в виде «плавающей» конструкции на виброопорах, чтобы исключить передачу низкочастотных вибраций от генератора на несущие элементы бокса.3. Монтаж инженерных систем
Установка акустических панелей, прокладка выхлопного тракта с виброкомпенсатором, монтаж вентиляторов и жалюзи, прокладка взрывозащищенной электропроводки и установка модулей пожаротушения.4. Тепловые испытания
Перед отгрузкой мы проводим тестовый запуск ДГУ (или ее теплового эквивалента) внутри контейнера, замеряя температуру в ключевых точках и уровень шума, чтобы гарантировать соответствие заявленным характеристикам.Стоимость и сроки изготовления в Екатеринбурге
Производство блок-контейнера для ДГУ занимает от 3 до 6 недель в зависимости от класса шумоизоляции и сложности инженерных систем. Стоимость базовой комплектации (утепление, вентиляция, выхлоп, пожаротушение) для стандартного 20-футового модуля начинается от 380 000 рублей (без учета стоимости самой ДГУ).Мы осуществляем доставку и шеф-монтаж по всей Свердловской области, обеспечивая правильное подключение коммуникаций на фундаменте заказчика.
Контакты для связи
Телефон: 8 (800) 500-49-62 (бесплатно по РФ), 8 (343) 343-77-01
Электронная почта: komm@uralceh.ru
Адрес производства: Свердловская обл., г. Екатеринбург, ул. Адмирала Ушакова, 35
Роман Ватолин, главный инженер УралЦех
Ответы на вопросы
Да, при заказе опции «Северное исполнение». Она включает в себя утепление стен 100–150 мм, электроподогрев приточных жалюзи, обогрев топливного бака и использование зимних сортов масел и антифриза.
Сопротивление (backpressure) не должно превышать значений, указанных в паспорте двигателя (обычно 10–15 кПа). Превышение этого порога приводит к перегреву клапанов, падению мощности и увеличению расхода топлива. Мы рассчитываем диаметр и длину труб с учетом всех поворотов и глушителей.
Исключительно автоматическое порошковое (ОП) или аэрозольное (АОС). Эти системы не повреждают электрооборудование при срабатывании и эффективно локализуют возгорание на ранней стадии.
Да, но с соблюдением строгих норм пожарной безопасности. Бак должен быть защищен металлическим поддоном (вторичная обваловка), а помещение оборудовано датчиками загазованности и системой аварийной вентиляции.
При правильной многослойной конструкции и использовании акустических жалюзи мы снижаем уровень шума до 75–85 дБ(А) на расстоянии 7 метров, что соответствует санитарным нормам для размещения вблизи жилой застройки.
Дизельный генератор сильно вибрирует при работе. Жесткое соединение выхлопной трубы с коллектором двигателя приведет к усталостному разрушению металла и трещинам. Сильфон гасит эти вибрации.
Да. Чтобы вибрации не передавались на грунт и соседние строения, блок-контейнер рекомендуется устанавливать на ленточный фундамент с виброизоляционными прокладками или на винтовые сваи с демпфирующими оголовками.
Мы проектируем широкие сервисные двери (распашные или раздвижные) с противоположной стороны от панели управления, а также предусматриваем съемные акустические панели в зонах, требующих частого доступа (фильтры, щупы).
Да, мы интегрируем блок-контейнер с системами АВР (автоматический ввод резерва). При пропадании внешней сети контейнер автоматически подает сигнал на запуск ДГУ, открывает приточные жалюзи и включает подогрев.
Обычная вата со временем слеживается от вибраций и теряет свойства. Кроме того, она гигроскопична. Мы применяем специализированные акустические плиты высокой плотности, защищенные гидрофобной пленкой и перфорированным металлическим листом.
Используются герметичные светодиодные светильники с классом защиты не ниже IP65, подключенные через отдельный автомат. В зонах возможного скопления паров топлива применяется взрывозащищенное исполнение (Ex).
Стандартный срок производства составляет 3–5 недель с момента утверждения технического задания и предоставления габаритных чертежей генераторной установки.
Правильно спроектированная система вентиляции обеспечивает постоянный воздухообмен, удаляя влажный воздух. Внутренняя поверхность стен защищена паронепроницаемыми экранами, исключающими контакт теплого воздуха с холодным металлом.
Да, мы выполняем наружную покраску в любой цвет по каталогу RAL с использованием износостойких полиуретановых эмалей, устойчивых к ультрафиолету и перепадам температур.
Компания УралЦех обладает собственным инженерным отделом и производственной базой в Екатеринбурге. Мы выполняем полный цикл работ: от теплотехнического расчета до пусконаладки на объекте. Звоните для получения коммерческого предложения.
