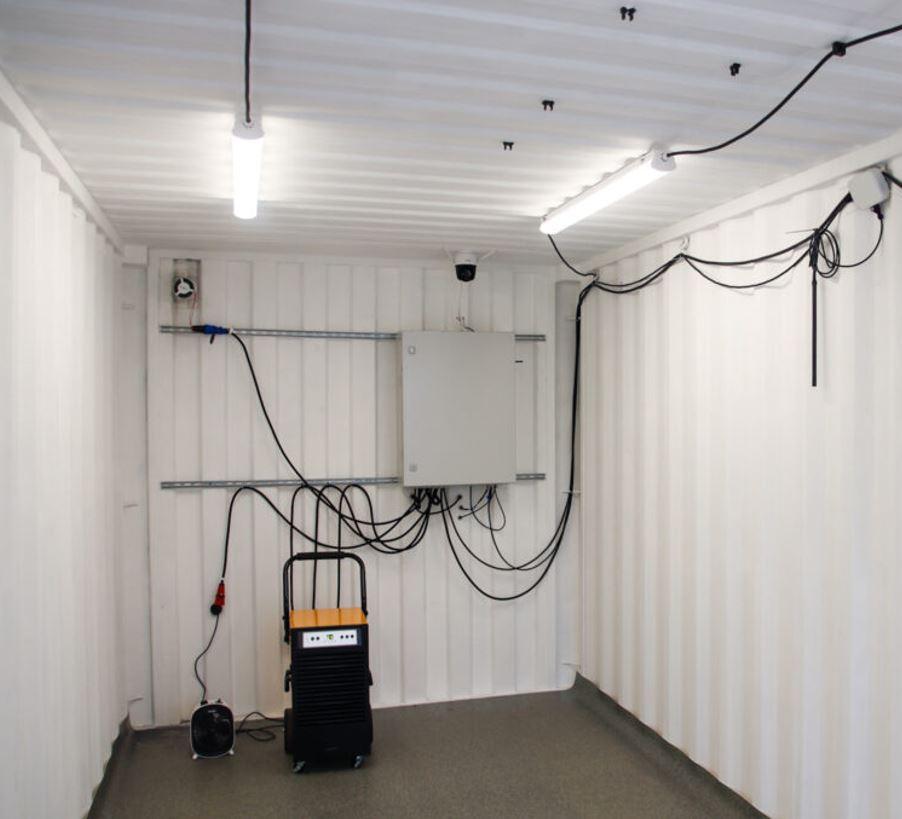

Электрика и заземление в металлическом контейнере: правила ПУЭ

Правила монтажа электропроводки и заземления в морском контейнере по ПУЭ. Защита от блуждающих токов, выбор кабелей и УЗО. Профессиональный электромонтаж в Екатеринбурге от УралЦех.

Морской контейнер — это, по сути, огромная клетка Фарадея, изготовленная из электропроводной кортеновской стали. В отличие от деревянного или кирпичного строения, любая авария в электросети здесь мгновенно превращает все металлические поверхности (стены, пол, каркас мебели) в потенциальные источники смертельного напряжения.
Именно поэтому правила монтажа электрики в стальном модуле кардинально отличаются от стандартов для деревянных домов. Если в срубе главная цель — предотвратить возгорание, то в контейнере к этому добавляется задача абсолютной защиты человека от поражения электрическим током и защита самого металла от ускоренной электрохимической коррозии.
Разбираем строгие требования ПУЭ (Правил устройства электроустановок) и пошаговую технологию безопасного электромонтажа, которую применяет компания «УралЦех».

Почему нельзя делать проводку в контейнере как в деревянном доме

При переоборудовании контейнеров часто совершают фатальную ошибку: переносят стандарты деревянного домостроения на металл. Это недопустимо по трем причинам:

Металл — идеальный проводник. Дерево является диэлектриком, и даже при повреждении изоляции ток не сразу перейдет на конструкцию. В контейнере поврежденный кабель, касающийся стены, мгновенно подает напряжение на весь корпус.
Отсутствие естественного заземления. В деревянном доме контур заземления работает предсказуемо. В металлическом модуле, стоящем на изолирующих опорах или резиновых прокладках, без правильно организованного внешнего контура заземления система защиты (УЗО) просто не сработает.
Риск блуждающих токов. Если заземление выполнено неправильно (например, подключено к разным точкам с разным потенциалом), по корпусу контейнера начнут циркулировать блуждающие токи, вызывая электрохимическую коррозию и разрушая металл изнутри за 1–2 года.

Пошаговый электромонтаж в контейнере по правилам ПУЭ

1. Выбор кабеля и трассировка

Используется только медный кабель марки ВВГнг-LS (не распространяющий горение, с низким дымовыделением). Алюминиевые кабели в мобильных модулях запрещены из-за риска ломкости при вибрациях во время транспортировки.

Прокладка осуществляется строго скрытым способом за слоем внутренней отделки (вагонка, гипсокартон, ОСБ).
Кабель обязательно помещается в гофрированную ПВХ-трубу (серую или черную) или металлорукав. Это защищает изоляцию от перетирания об острые края гофры стен и металлических заклепок.
Крепление гофры к металлическому каркасу выполняется только через пластиковые клипсы. Прямой контакт кабеля или металлического крепежа со стеной контейнера недопустим.

2. Сборка распределительного щита

Щит монтируется в доступном месте (обычно у входа). Его комплектация должна включать:

Вводной автомат с номиналом, соответствующим выделенной мощности.
Устройство защитного отключения (УЗО) или дифференциальный автомат с током утечки не более 30 мА (для влажных помещений, таких как санузел в контейнере, требуется УЗО на 10 мА). Это главный элемент, спасающий жизнь при прикосновении к находящемуся под напряжением корпусу.
Отдельные автоматические выключатели для групп освещения, розеток и мощных потребителей (конвектор, бойлер).
Шину заземления (PE), к которой подключаются все заземляющие проводники.

3. Организация защитного заземления (Критический этап)

Согласно ПУЭ, для металлических модульных зданий применяется система заземления TN-C-S или TT.

Вокруг места установки контейнера забивается отдельный контур заземления (классический треугольник из стальных уголков 50×50 мм, длиной 2–3 метра, соединенных стальной полосой).
Сопротивление растеканию тока такого контура должно быть не более 4 Ом.
От контура к контейнеру прокладывается стальная полоса или медный провод сечением не менее 10 мм², который надежно приваривается или прикручивается болтом к специальному заземляющему болту на несущем каркасе контейнера.
Система уравнивания потенциалов: Все крупные металлические части внутри (корпус щита, металлические короба, каркас мебели, ванна/раковина) соединяются проводниками с шиной PE, чтобы исключить разность потенциалов.

4. Освещение и розетки

Розетки и выключатели должны иметь класс пылевлагозащиты не ниже IP44 (особенно в зонах с повышенной влажностью).
Для освещения парных, моечных или неотапливаемых складов применяются герметичные светильники IP65 с напряжением 12В или 36В, запитанные через понижающий трансформатор, расположенный вне опасной зоны.

Сравнение систем прокладки кабеля в контейнере

Варианты прокладки электрики в морском контейнере
Способ прокладки	Соответствие ПУЭ	Безопасность	Применение
Открытая прокладка по металлу	Нарушение (для жилых модулей)	Низкая (риск повреждения изоляции)	Только для нежилых складов с ограниченным доступом
В ПВХ-гофре за обшивкой	Полное соответствие	Высокая (двойная изоляция)	Жилые бытовки, офисы, дачные домики, торговые павильоны
В стальных трубах	Полное соответствие	Максимальная (механическая защита)	Взрывоопасные зоны, серверные, производственные цеха

Типичные ошибки, ведущие к авариям

Использование «земли» от корпуса контейнера. Некоторые «мастера» прикручивают провод заземления к любому болту на стене. Это грубейшее нарушение: при обрыве нуля весь контейнер окажется под фазным напряжением.
Отсутствие УЗО. Установка только автоматических выключателей защищает кабель от перегрева, но не спасает человека от удара током при касании мокрой стены.
Прокладка кабеля без гофры. Вибрации при транспортировке или острые кромки металла со временем перетирают изоляцию, вызывая короткое замыкание на корпус.
Скрутки вместо клемм. В условиях перепадов температур и влажности скрутки окисляются, греются и становятся причиной пожара.

Стоимость и сроки электромонтажа в Екатеринбурге

Профессиональный электромонтаж в контейнере «под ключ» (включая сборку щита, прокладку трасс в гофре, установку розеток, светильников и монтаж внешнего контура заземления) в компании «УралЦех» занимает 1–2 рабочих дня для стандартного 20-футового модуля.

Стоимость работ и базовых материалов (кабель, автоматика, гофра, крепеж) начинается от 18 000 рублей. Устройство отдельного контура заземления с замером сопротивления оплачивается дополнительно (от 6 500 рублей). Мы даём гарантию на все проведенные нами работы.

Контакты для связи

Телефон: 8 (800) 500-49-62 (бесплатно по РФ), 8 (343) 343-77-01

Электронная почта: komm@uralceh.ru

Адрес производства: Свердловская обл., г. Екатеринбург, ул. Адмирала Ушакова, 35

Роман Ватолин, главный инженер УралЦех

Ответы на вопросы

Обязательно ли делать отдельный контур заземления для морского контейнера?

Да, это строгое требование ПУЭ (п. 1.7.136). Металлический корпус должен быть соединен с заземлителем, имеющим сопротивление не более 4 Ом. Без этого система УЗО не сможет корректно отключить питание при утечке тока.

Можно ли использовать алюминиевый кабель для экономии в бытовке?

Нет. Алюминий хрупок и подвержен окислению в местах контактов. Учитывая, что контейнеры часто подвергаются вибрациям при перевозке, алюминиевый кабель быстро потеряет контакт, что приведет к нагреву и пожару. Используем только медь (ВВГнг-LS).

Почему проводку нельзя крепить прямо к металлическим стенам контейнера?

Прямой контакт создает риск повреждения изоляции об острые края гофры или сварные швы. Кроме того, при повреждении изоляции весь металлический каркас мгновенно окажется под напряжением. Кабель должен быть изолирован гофрой и спрятан за слоем отделки.

Что такое блуждающие токи и как они разрушают контейнер?

Если заземление выполнено некорректно (например, подключено к разным точкам с разным потенциалом или к водопроводной трубе), по металлу начинает течь ток. Это вызывает электрохимическую коррозию, которая разъедает сталь изнутри гораздо быстрее, чем обычная ржавчина.

Какой автомат и УЗО нужны для контейнера с электроконвектором?

Для конвектора мощностью до 2 кВт достаточно автомата на 10А или 16А. Однако он обязательно должен быть защищен УЗО или дифавтоматом с током утечки 30 мА. Для влажных помещений (санузел) ток утечки УЗО должен быть 10 мА.

Можно ли завести электричество в контейнер от основного дома по воздуху?

Да, но ввод должен выполняться только бронированным кабелем (например, ВБбШв) или кабелем, проложенным в стальной трубе на участке воздушной прокладки, чтобы защитить его от механических повреждений и птиц.

Нужно ли заземлять металлический корпус электроконвектора или бойлера внутри?

Обязательно. Все металлические корпуса электроприборов класса защиты I должны быть подключены к шине заземления (PE) в распределительном щите через третий (желто-зеленый) провод в кабеле.

Можно ли использовать открытую проводку в пластиковых кабель-каналах по стенам контейнера?

Для складских нежилых помещений это допустимо. Но для жилых модулей, офисов и помещений с временным пребыванием людей ПУЭ рекомендует скрытую проводку за несгораемыми конструкциями (гипсокартон, вагонка по негорючей подложке) для максимальной защиты от механических повреждений.

Как проверить, правильно ли сделано заземление контейнера?

После монтажа контура и его подключения к модулю проводится инструментальный замер сопротивления растеканию тока. Результат должен быть зафиксирован в протоколе (акте), который мы предоставляем заказчику. Сопротивление не должно превышать 4 Ом.

Что делать, если на участке нет возможности забить треугольник заземления (скальный грунт)?

В таких случаях применяются модульно-штыревые системы заземления, которые забиваются на большую глубину, или используется система TT с применением высокочувствительного УЗО (10-30 мА), но этот вариант требует обязательного согласования с энергонадзором.

Можно ли устанавливать розетки 220В внутри парной или моечной в контейнерной бане?

Нет. В зонах с повышенной влажностью (парная, душевая) установка розеток 220В запрещена. Освещение должно быть от 12В или 36В через трансформатор, установленный за пределами влажной зоны.

Влияет ли металлический корпус контейнера на работу Wi-Fi роутера?

Да, металл экранирует радиосигнал. Если роутер установлен внутри, сигнал будет слабым или отсутствовать снаружи. Рекомендуется выводить антенну наружу через герметичный ввод или использовать репитеры (усилители сигнала).

Сколько стоит полная замена электрики в б/у контейнере при покупке?

Демонтаж старой проводки и монтаж новой «под ключ» с материалами для 20-футового контейнера обойдется примерно в 20 000 – 25 000 рублей, включая сборку нового щита и установку точек.

Можно ли подключить контейнер к трехфазной сети 380В?

Да, если планируется использование мощного оборудования (сварочные аппараты, тепловые пушки, несколько конвекторов). В этом случае в щит устанавливается трехфазный вводной автомат и реле контроля напряжения для защиты от перекоса фаз.

Где заказать безопасный электромонтаж в морском контейнере в Свердловской области?

Компания УралЦех выполняет все электротехнические работы в строгом соответствии с ПУЭ и СНиП. Мы используем сертифицированные материалы, собираем щиты и делаем контур заземления с выдачей акта замеров. Звоните для расчета сметы.
