Основание для бытовки и подвод коммуникаций: пошаговое руководство по монтажу

Как правильно установить бытовку: выбор фундамента (блоки, винтовые сваи, лента) и пошаговый подвод электричества, воды и канализации.

Даже самая качественная зимняя бытовка с утеплением 100 мм превратится в проблему, если она установлена на неподготовленную площадку, а коммуникации подведены с нарушениями. Перекошенные двери, лопнувшие трубы зимой и постоянные сбои электричества — это прямые следствия ошибок на этапе подготовки основания.
В условиях Свердловской области, где грунты подвержены морозному пучению, а глубина промерзания достигает 1,8–1,9 метра, к выбору фундамента и трассировке инженерных сетей нужно подходить с инженерной точностью. Разбираем каждый аспект пошагово.

Выбор основания для бытовки: сравнение вариантов

Ставить модуль прямо на грунт, доски или старые шины — категорически запрещено. Это приводит к перекосу геометрии и заклиниванию дверей уже через один сезон. Существует три основных способа установки.

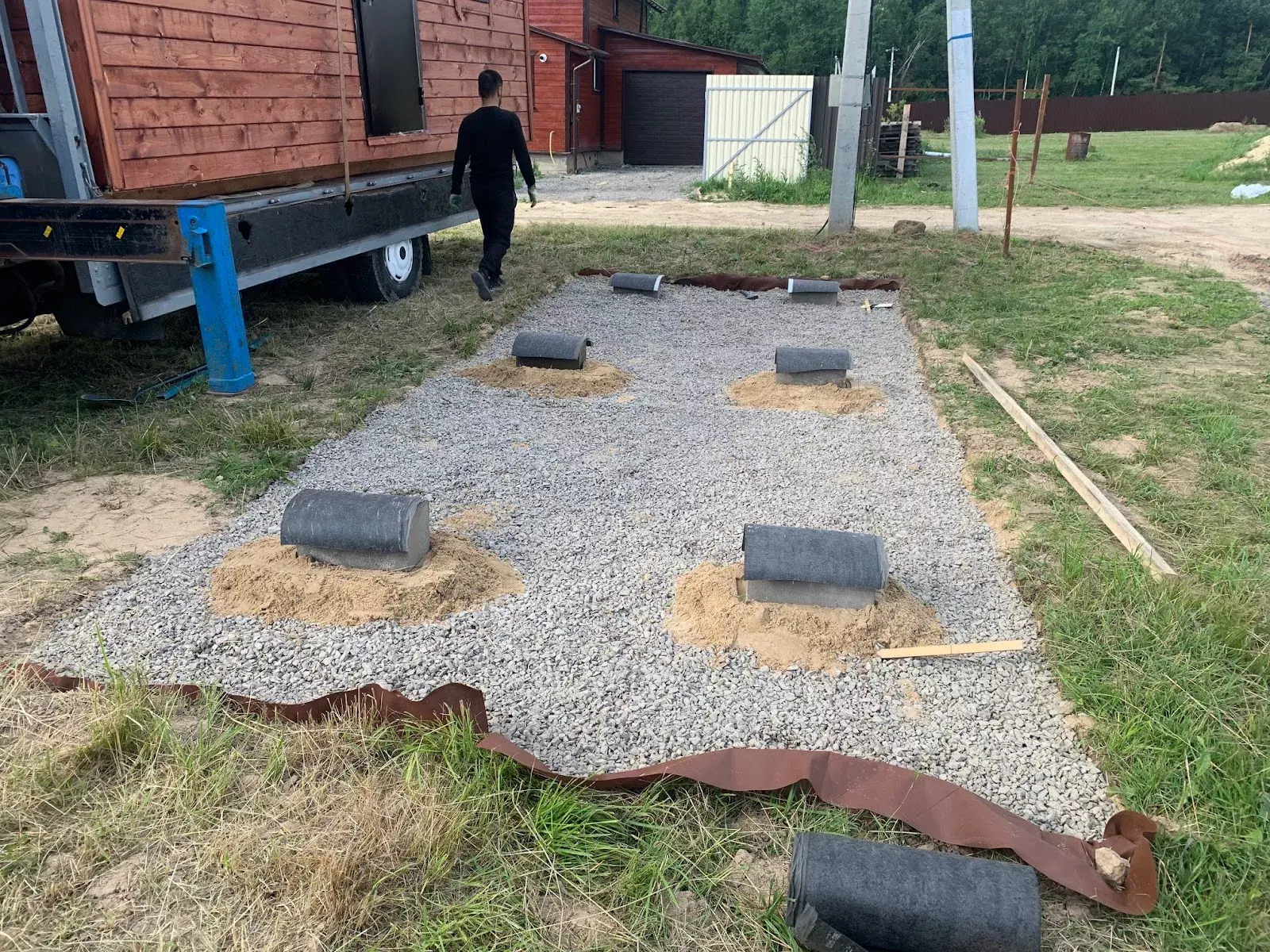

1. Фундаментные блоки (ФБС) или бетонные опоры

Самый бюджетный и быстрый вариант. Блоки размером 20×20×40 см или 40×40×40 см выставляются по периметру и в центре пролетов.

Плюсы: Низкая стоимость, монтаж за 2–3 часа без спецтехники, модуль остается мобильным.
Минусы: Не подходит для сильнопучинистых и заболоченных грунтов. Со временем блоки могут «гулять» при перепадах температур, требуя периодической поддомкрачивания и выравнивания.
Для чего подходит: Временные строительные бытовки, сухие песчаные грунты, установка на 1–3 года.

2. Винтовые сваи (Золотой стандарт для Урала)

Металлические трубы с литым или сварным наконечником, которые вкручиваются в грунт ниже глубины промерзания (от 1,8 м).

Плюсы: Абсолютная устойчивость к морозному пучению, высокая несущая способность, возможность монтажа в любое время года (даже зимой), идеальная горизонтальность по уровню.
Минусы: Требует привлечения бригады с оборудованием или ручного труда, стоимость выше, чем у блоков.
Для чего подходит: Постоянное проживание, сложные грунты (глина, суглинок, высокий уровень грунтовых вод), тяжелые модули с санузлом.

3. Мелкозаглубленный ленточный фундамент

Монолитная железобетонная лента, залитая по периметру модуля.

Плюсы: Максимальная жесткость, долговечность, возможность обустройства цокольного этажа или подпола.
Минусы: Высокая стоимость, длительные сроки (бетон должен набрать прочность 28 дней), потеря мобильности бытовки (она становится объектом недвижимости).
Для чего подходит: Капитальные модульные дома, бытовки, которые не планируется перемещать в ближайшие 15–20 лет.

Сравнение типов фундамента для установки бытовки
Тип основания	Срок монтажа	Устойчивость к пучению	Мобильность модуля
Бетонные блоки	2–4 часа	Низкая	Высокая
Винтовые сваи	1 рабочий день	Высокая	Высокая (при демонтаже)
Ленточный фундамент	От 3 до 4 недель	Средняя (требует утепления)	Отсутствует

Пошаговый подвод коммуникаций к бытовке

Все траншеи и гильзы (отверстия) должны быть подготовлены до приезда и установки бытовки. Завести трубы под уже стоящий модуль без его поднятия краном практически невозможно.

Шаг 1. Электроснабжение

Самая частая проблема — повреждение кабеля при земляных работах или его обрыв из-за пучения грунта.

Траншея: Глубина не менее 70–80 см. На дно насыпается песчаная подушка 10 см.
Кабель: Используется только бронированный кабель марки ВБбШв (или его аналоги). Он защищен от грызунов и механических повреждений стальной лентой.
Защита: Кабель засыпается песком, сверху укладывается сигнальная лента («Осторожно, кабель!»), затем грунт.
Ввод в бытовку: В нижней обвязке модуля заранее сверлится отверстие, в которое вставляется металлическая гильза. Кабель заходит в бытовку через нее, внутри монтируется распределительный щит с УЗО и автоматом.
Заземление: Обязательно монтируется контур заземления (треугольник из уголков) рядом с бытовкой, провод заводится в щит.

Шаг 2. Водоснабжение

Главный враг зимнего водопровода — промерзание. В Свердловской области нормативная глубина промерзания грунта составляет 1,8–1,9 метра.

Траншея: Глубина от 1,8 м. Если копать глубже невозможно, применяется греющий кабель.
Труба: ПНД (полиэтилен низкого давления) диаметром 32 мм. Она эластична и не лопается при расширении воды.
Утепление: Труба обязательно одевается в трубную изоляцию (Энергофлекс) толщиной не менее 9 мм, а лучше 13 мм.
Греющий кабель: Для гарантированной защиты вдоль трубы закрепляется саморегулирующийся греющий кабель, который включается только при падении температуры ниже +5°C.
Ввод в бытовку: Труба проходит через стальную гильзу в фундаменте или нижней обвязке. Пространство между трубой и гильзой тщательно запенивается монтажной пеной с низким расширением.

Шаг 3. Канализация (слив в септик или выгребную яму)

Здесь работает сила тяжести, поэтому точность уклона критически важна.

Труба: Рыжая (для наружных работ) канализационная труба ПВХ диаметром 110 мм. Она выдерживает давление грунта.
Уклон: Строго 2 см на каждый погонный метр трубы. Меньший уклон приведет к засорам, больший — вода будет уходить быстрее, чем твердые фракции, что также вызовет засор.
Траншея: Глубина от 1,5 м. Дно траншеи выравнивается песком без камней, чтобы труба лежала равномерно и не провисала.
Повороты: Избегайте углов 90 градусов. Используйте два отвода по 45 градусов для плавного изменения направления потока.
Ввод в бытовку: Труба заводится через гильзу под небольшим углом. Внутри бытовки сразу устанавливается ревизия или сливной трап.

Типичные ошибки при подготовке основания и коммуникаций

Отсутствие гильзы при вводе труб. Если труба или кабель замурованы в дерево или бетон без металлической гильзы, при малейшем сдвиге грунта она перережется или передавится.
Использование белых канализационных труб. Они предназначены только для внутренних работ. В грунте они трескаются от давления и мороза.
Жесткое крепление труб к фундаменту. Трубы должны иметь возможность микродвижений. В месте ввода оставляют компенсационный зазор, заполненный эластичным герметиком.
Экономия на песчаной подушке. Укладка кабеля или труб прямо на камни приводит к продавливанию изоляции и протечкам через 1–2 года.
Забывчивость про заземление. Металлический корпус бытовки + неисправный электроприбор = смертельная опасность без правильного контура заземления.

Контакты для связи

Телефон: 8 (800) 500-49-62 (бесплатно по РФ), 8 (343) 343-77-01

Электронная почта: komm@uralceh.ru

Адрес производства: Свердловская обл., г. Екатеринбург, ул. Адмирала Ушакова, 35

Тимофей Новиков, технический директор УралЦех

Ответы на вопросы

Можно ли установить бытовку на участке без фундамента, просто на землю?

Категорически не рекомендуется. Контакт деревянной обвязки с влажным грунтом приведет к гниению за 2–3 года. Кроме того, морозное пучение грунта перекосит конструкцию, и двери перестанут закрываться.

Какие винтовые сваи лучше использовать для бытовки?

Оптимальный диаметр ствола — 76 мм или 89 мм с толщиной стенки металла от 3,5 мм. Длина сваи подбирается так, чтобы лопасть находилась ниже глубины промерзания грунта (для Екатеринбурга это от 1,8–2,0 м).

Нужно ли бетонировать винтовые сваи после установки?

Да, заполнение ствола сваи пескобетоном (М300) значительно увеличивает ее несущую способность и защищает металл от коррозии изнутри. Это стандартная практика УралЦех.

Можно ли завести коммуникации в бытовку после ее установки?

Теоретически да, но это крайне трудоемко. Придется поднимать модуль домкратами или краном, чтобы прокопать траншею и просверлить отверстия в нижней обвязке. Гораздо дешевле и правильнее сделать все подготовительные работы до приезда бытовки.

На какой глубине копать траншею для водопровода зимой?

Нормативная глубина промерзания в Свердловской области — 1,8–1,9 м. Трубу ПНД с утеплением Энергофлекс и греющим кабелем рекомендуется закладывать на глубину не менее 1,7 м для гарантии отсутствия перемерзаний.

Обязательно ли использовать греющий кабель для воды в бытовке?

Если глубина траншеи меньше 1,8 м или есть участки, где труба подходит к фундаменту близко к поверхности, греющий кабель обязателен. Это дешевая страховка от разморозки системы в сильные морозы.

Какой уклон должен быть у канализационной трубы от бытовки к септику?

Строительная норма для трубы диаметром 110 мм составляет 2 см уклона на каждый погонный метр. Это обеспечивает самоочищение трубы: вода смывает твердые отложения, не давая им оседать на стенках.

Можно ли использовать гибкую подводку для канализации на улице?

Нет. Для наружных работ применяются только жесткие рыжие ПВХ трубы. Они рассчитаны на кольцевую жесткость и давление грунта. Гибкие гофры быстро сплющиваются и ломаются на морозе.

Как защитить электрический кабель в земле от повреждения лопатой при копке?

Кабель марки ВБбШв имеет броню, но для полной безопасности его засыпают слоем песка 10 см, а сверху на глубину 30–40 см от поверхности укладывают яркую сигнальную ленту с надписью «Осторожно, кабель».

Что делать, если на участке каменистый грунт и сваи не вкручиваются?

В таких случаях применяется технология бурения лидерных скважин или выбирается альтернативный тип фундамента: забивные железобетонные сваи или мелкозаглубленный ленточный фундамент.

Нужно ли утеплять пространство под бытовкой (цоколь) при установке на сваи?

Для зимних бытовок с водопроводом и канализацией это настоятельно рекомендуется. Зашивка цоколя декоративными панелями с утеплением создает буферную зону, защищая трубы ввода от прямого воздействия ледяного ветра.

Можно ли объединить контур заземления бытовки с заземлением основного дома?

Да, это допустимо и даже предпочтительно, если расстояние между строениями небольшое. Используется тот же бронированный кабель, а заземляющая шина заводится в общий или отдельный щит учета.

Как завести трубу в бытовку, если она стоит на бетонных блоках?

В нижней обвязке бытовки на производстве заранее высверливается отверстие нужного диаметра. В него вставляется стальная гильза. Труба проходит через гильзу, а зазор герметизируется монтажной пеной и мастикой.
