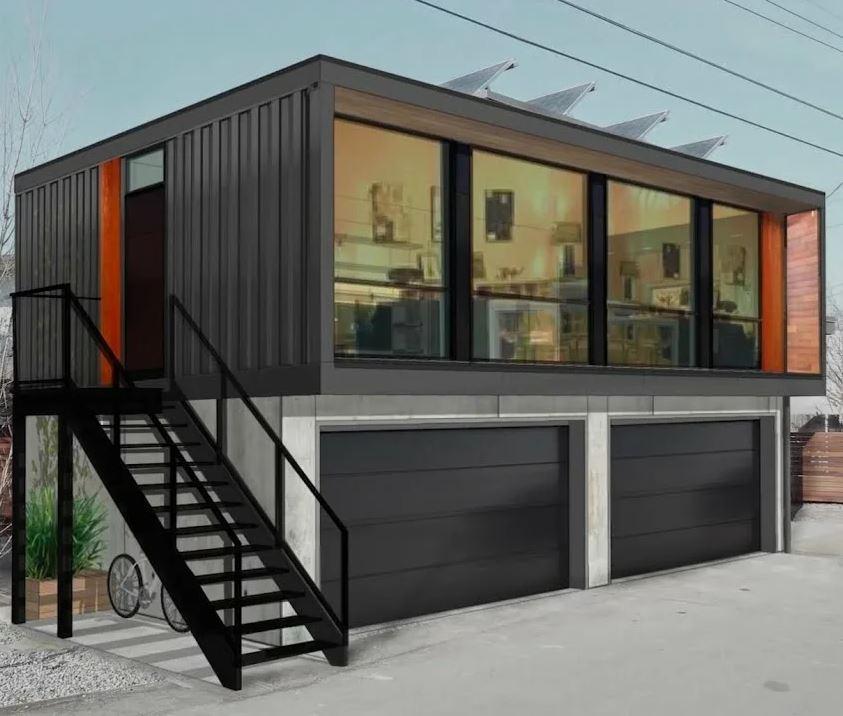

Модульные здания из контейнеров: как блоки соединяются в единое здание
Технология строительства модульных зданий из морских контейнеров: как блоки соединяются в единое здание, расчет нагрузок и усиление каркаса.
Модульное строительство из морских контейнеров давно перешло из разряда «временных бытовок» в категорию полноценных капитальных и коммерческих объектов. Офисные центры, детские сады, гостиницы и частные дома, собранные из нескольких блоков, демонстрируют высочайшую надежность.
Секрет успеха кроется не в магии, а в строгой инженерии. Морской контейнер изначально спроектирован так, чтобы выдерживать колоссальные динамические и статические нагрузки в открытом море. Задача специалистов «УралЦех» — грамотно объединить эти модули в единое здание, сохранив их несущую способность и исключив мостики холода на стыках.
Почему морской контейнер невероятно прочен
Прочность контейнера достигается за счет уникальной комбинации материалов и конструктивных решений, которые работают как единая система:- Сталь марки Corten (Corten steel). Это атмосферостойкая легированная сталь. При контакте с воздухом на ее поверхности образуется плотная оксидная пленка, которая защищает металл от сквозной коррозии. Предел текучести этой стали значительно выше, чем у обычного строительного проката.
- Угловые фитинги (Corner castings). Это массивные стальные отливки в восьми углах блока. Именно через них контейнер поднимается краном и именно они воспринимают 100% вертикальной нагрузки при штабелировании. Один нижний фитинг выдерживает до 20–25 тонн сжатия.
- Гофрированные стены. Волнообразный профиль боковых стенок работает как множество вертикальных двутавровых балок. Это придает конструкции колоссальную жесткость на кручение и изгиб, не утяжеляя ее.
- Несущий каркас. Верхняя и нижняя обвязки (rails) соединяют фитинги, распределяя нагрузку от крыши или пола равномерно по всему периметру.
Технология соединения контейнеров в единое здание
Просто поставить два блока рядом недостаточно. Чтобы они работали как монолитное здание, применяется строгая последовательность действий.1. Идеальное выравнивание фундамента
Перед стыковкой модули должны быть установлены на фундамент (чаще всего винтовые сваи) с отклонением по горизонту не более 2–3 мм на весь модуль. Любой перекос приведет к тому, что двери не будут закрываться, а в стыках появятся щели.2. Первичная фиксация и сварка
Модули стыкуются углами. Верхние и нижние фитинги соседних контейнеров соединяются между собой методом сплошной сварки или через высокопрочные болтовые пластины. Это превращает разрозненные блоки в единую пространственную раму, устойчивую к ветровым нагрузкам и сейсмике.3. Вырезка смежных стен и усиление проема
Чтобы объединить внутреннее пространство, перегородки между контейнерами вырезаются. Поскольку гофрированная стена является несущим элементом, ее удаление компенсируется установкой усиливающего каркаса.- По периметру вырезанного проема приваривается рама из швеллера (№10–12) или профильной трубы 80×80 мм.
- Эта рама забирает на себя нагрузку от крыши и передает ее на угловые стойки, не давая конструкции «сложиться».
4. Герметизация и утепление стыка (Кровля и Пол)
Стык двух модулей — самое уязвимое место для теплопотерь и протечек.- Пол: Щель между модулями закрывается стальным листом, поверх которого укладывается непрерывный слой утеплителя и чистового покрытия. Это исключает сквозняки снизу.
- Кровля: Стык проваривается, затем покрывается битумно-полимерной мастикой и закрывается металлическим нащельником (фартуком) на герметике. Для эксплуатируемых кровель применяется наплавляемая гидроизоляция.
- Терморазрыв: В местах соединения металлических частей закладывается изоляционный материал, чтобы предотвратить образование мостика холода и выпадение конденсата внутри шва.
Варианты компоновки модульных зданий
Гибкость контейнерной архитектуры позволяет реализовывать проекты любой сложности.| Тип компоновки | Особенности конструкции | Сфера применения | Сложность монтажа |
|---|---|---|---|
| Линейная (встык) | 2 и более блоков в одну линию. Вырезается одна торцевая стена. | Удлиненные офисы, торговые павильоны, общежития. | Низкая |
| Г-образная или П-образная | Стыковка под углом 90°. Требует усиления угловых зон и сложной кровли. | Частные дома с внутренним двориком, детские сады, кафе. | Средняя |
| Многоярусная (Stacking) | Установка блоков друг на друга (2–3 этажа) с перевязкой через фитинги. | Гостиницы, вахтовые поселки, многоэтажные офисные центры. | Высокая |
Типичные ошибки при самостоятельной сборке модульных зданий
- Вырезка стен без усиления. Самая фатальная ошибка. Без швеллерной рамы крыша провисает, а конструкция теряет устойчивость к ветру.
- Игнорирование терморазрыва на стыке. Металл двух контейнеров, соприкасаясь напрямую, создает мощный мостик холода. Зимой в этом месте будет постоянно течь конденсат.
- Экономия на фундаменте. Попытка поставить модульное здание на неровную площадку «на глаз». Через полгода сезонного пучения грунта здание перекосится, и герметичность швов будет нарушена.
- Некачественная герметизация кровли. Использование обычного силиконового герметика вместо кровельной мастики и металлических фартуков приводит к протечкам уже после первой зимы.
Стоимость и сроки строительства в Екатеринбурге
Скорость — главное преимущество модульных зданий. Пока на участке закручиваются винтовые сваи (1–2 дня), в цеху «УралЦех» уже идет сборка и отделка модулей.Строительство одноэтажного модульного здания из двух 40-футовых контейнеров с чистовой отделкой занимает около 10–15 рабочих дней. Двухэтажное здание потребует 15–20 дней из-за необходимости усиления каркаса и монтажа межэтажных перекрытий.
Стоимость квадратного метра модульного здания начинается от 25 000 – 35 000 рублей (включая сами контейнеры, усиление, утепление 100 мм, инженерные сети и чистовую отделку), что на 30–40% дешевле и в 3 раза быстрее традиционного кирпичного или блочного строительства.
Контакты для связи:
Телефон: 8 (800) 500-49-62 (бесплатно по РФ), 8 (343) 343-77-01
Электронная почта: komm@uralceh.ru
Адрес производства: Свердловская обл., г. Екатеринбург, ул. Адмирала Ушакова, 35
Роман Ватолин, главный инженер УралЦех
Ответы на вопросы
Стандартные контейнеры безопасно штабелируются до 3–4 этажей без дополнительного внешнего каркаса. Для зданий выше 3 этажей или при больших пролетах мы проектируем дополнительный несущий каркас из двутавра.
Нет. После сварки угловых фитингов и объединения блоков в единую раму, здание приобретает монолитную жесткость. Оно успешно противостоит ветровым нагрузкам, характерным для Свердловской области.
Да, это ключевое преимущество модульной архитектуры. При проектировании мы заранее оставляем технологические заделы (усиленные грани и выводы коммуникаций), чтобы в будущем «прирастить» новый блок без остановки эксплуатации здания.
Если стык выполнен по технологии УралЦех, там не будет холодно. Мы используем непрерывный контур утепления, закрываем щели стальными листами и применяем терморазрывы, исключающие промерзание шва.
Оптимальный вариант — винтовые сваи диаметром 108 мм или 133 мм, погруженные ниже глубины промерзания грунта (от 1,8 м). Они равномерно распределяют точечные нагрузки от угловых фитингов и не боятся морозного пучения.
Да. Крыша контейнера рассчитана на то, чтобы сверху на нее ставили еще один груженый контейнер (до 30 тонн). Мы дополнительно усиливаем стропильную систему и монтируем кровлю с уклоном для схода снега.
Если здание установлено на винтовых сваях, не имеет заглубленного капитального фундамента и может быть разобрано и перемещено без несоразмерного ущерба, оно считается некапитальным временным сооружением. Разрешение на строительство не требуется.
Без серьезного усиления можно вырезать до 50% торцевой стены. При вырезке 80–100% стены (для создания панорамных залов) мы обязательно варим несущую раму из швеллера или двутавра, которая полностью компенсирует потерю жесткости гофрированного листа.
Нет, многоэтажные здания собираются непосредственно на участке заказчика с помощью автокрана. Перевозке в собранном виде подлежат только одноэтажные линейные модули (максимум 2 блока, сцепленных вместе, при наличии разрешений на негабарит).
Все отверстия для труб и кабелей просверливаются в цеху. При стыковке блоков коммуникации соединяются через гибкие компенсаторы или муфты, которые компенсируют микроскопические подвижки здания, не допуская разрывов труб.
Несущий каркас выполнен из негорючей стали. Для утепления используется базальтовая минеральная вата (класс НГ). Внутренняя отделка также подбирается из материалов с низкой горючестью (Г1 или Г2).
При условии профессиональной антикоррозийной обработки, правильной гидроизоляции стыков и установки на подходящий фундамент, срок эксплуатации составляет 50 лет и более.
Металлический корпус сам по себе является хорошим звукоизолятором. В сочетании с пирогом стены (100 мм минваты + обшивка), модульное здание по уровню шумоизоляции превосходит многие каркасные дома и сопоставимо с кирпичной кладкой в полкирпича.
Да, для этого используются контейнеры типа High Cube (высота 2,9 м). После укладки чистового пола и подвесного потолка высота помещений составляет комфортные 2,6–2,7 м.
