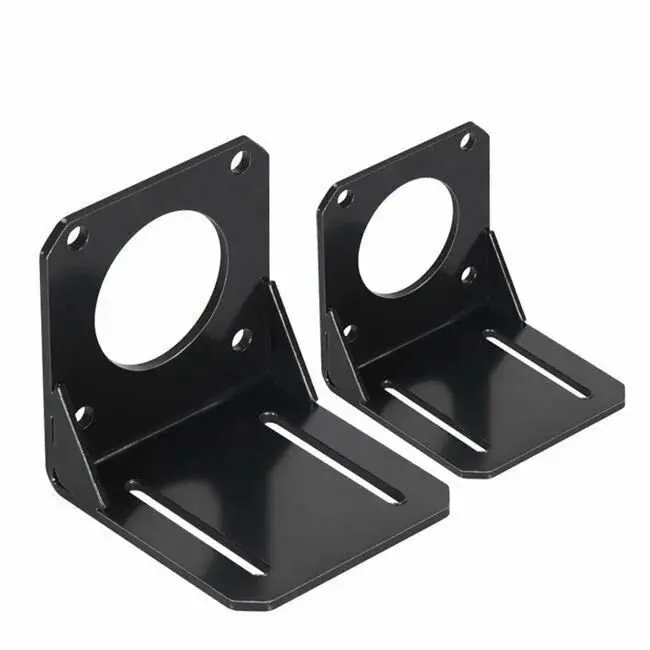

Изготовление держателей для шаговых двигателей BR42-BR86 на заказ
Изготовление прецизионных держателей, фланцев и переходных пластин для шаговых двигателей BR42, BR57, BR86. Алюминий, сталь, высокая точность ЧПУ-обработки. Доставка по РФ.
Производство держателей для шаговых двигателей серий BR
Мы специализируемся на изготовлении высокоточных крепежных держателей, фланцев и переходных пластин для шаговых двигателей популярных серий BR42, BR57 и BR86 (аналоги международных стандартов NEMA 17, NEMA 23 и NEMA 34). Надежная и соосная фиксация мотора критически важна для точности работы станков с ЧПУ, 3D-принтеров, робототехнических комплексов и упаковочного оборудования. Если вашему проекту требуются другие детали для автоматизации, изучите наш Каталог, где представлены https://uralceh.ru/product/detali-dlya-mashinostroeniya">детали для машиностроения и другие изделия, изготавливаемые на станках с ЧПУ.
Преимущества держателей от УралЦех
Использование прецизионных крепежных элементов собственного производства обеспечивает стабильность, долговечность и высокую точность ваших механизмов:
- Идеальная геометрия и центровка: наличие точного центровочного пояска (отверстия с допуском H7) исключает биение вала двигателя и перекос при передаче крутящего момента на муфту или шкив.
- Высокое качество обработки: фрезерование и сверление на современных станках с ЧПУ гарантирует строгое соблюдение шага крепежных отверстий и перпендикулярности монтажных плоскостей.
- Оптимальный выбор материалов: мы используем алюминиевые сплавы (Д16Т, АД31) для снижения веса и улучшения теплоотвода, либо стали (Ст3, нержавейка) для высоконагруженных узлов.
- Виброустойчивость: тщательная обработка посадочных мест и возможность применения демпфирующих прокладок снижают передачу вибраций от двигателя на несущую конструкцию, продлевая срок службы подшипников.
Виды производимых держателей для двигателей
В зависимости от кинематической схемы и компоновки вашего устройства, мы изготавливаем следующие модификации:
- Стандартные монтажные фланцы: плоские или Г-образные пластины с отверстиями под крепеж мотора и центровочные отверстия под вал или муфту.
- Держатели с опорой вала: конструкции, включающие посадочное место под подшипник. Это критически важно для ременных или реечных передач, чтобы снять радиальную нагрузку с вала самого шагового двигателя.
- Переходные и адаптерные пластины: позволяют установить двигатели BR42, BR57 или BR86 на нестандартные посадочные места, алюминиевые профили или направляющие рельсы.
- Усиленные кронштейны: для тяжелых условий эксплуатации, где требуется максимальная жесткость крепления и сопротивление кручению при высоких динамических нагрузках.
Технические характеристики держателей
Параметры могут быть изменены под ваш проект. Ниже приведены стандартные значения для двигателей серий BR.
| Параметр | Значение / Варианты |
|---|---|
| Материал | Алюминий Д16Т, АД31, сталь Ст3, нержавеющая сталь AISI 304 |
| Центровочное отверстие | Диаметр под вал с допуском H7 (например, 22 мм, 30 мм, 40 мм и др.) |
| Крепежные отверстия | Стандартный шаг для BR42/BR57/BR86, зенковка под винты с цилиндрической головкой |
| Точность обработки | Квалитет точности до IT7-IT8, шероховатость Ra 1.6–3.2 |
Почему производители оборудования выбирают УралЦех
- Понимание специфики точной механики: мы знаем, что такое люфт, биение и резонанс, и изготавливаем детали, которые минимизируют эти негативные факторы.
- Собственный парк ЧПУ-оборудования: позволяет выполнять как единичные прототипы для R&D отделов, так и серийные партии для конвейерной сборки.
- Гибкость в доработках: легко добавляем отверстия под датчики, кабельные стяжки, элементы охлаждения или нестандартные крепежные узлы по вашему запросу.
- Полный пакет документации: предоставляем чертежи, паспорта на изделия и сертификаты на материалы.
Свяжитесь с нами для расчета стоимости
Пришлите нам чертеж, 3D-модель (STEP, IGES) или укажите марку двигателя и требуемую конфигурацию держателя. Мы оперативно подготовим коммерческое предложение со сроками изготовления.
Email: komm@uralceh.ru
Телефон: +7 (800) 500-49-62, +7 (343) 343-77-01
Ответы на вопросы
Это распространенные обозначения размеров корпуса шаговых двигателей (42x42 мм, 57x57 мм и 86x86 мм), которые полностью соответствуют международным стандартам крепления NEMA 17, NEMA 23 и NEMA 34. Наши держатели подходят как для отечественных, так и для импортных моторов этих типоразмеров (Leadshine, JMC, MOONS' и др.).
Алюминий (Д16Т, АД31) является оптимальным выбором для 90% применений: он легкий, не ржавеет и обладает хорошей теплопроводностью, помогая отводить тепло от корпуса двигателя. Сталь или нержавейка применяются только в узлах с экстремальными механическими нагрузками или специфическими требованиями.
Центровочные отверстия (под вал двигателя или подшипник) обрабатываются расточными резцами с допуском обычно H7. Это обеспечивает плотную, но безнатяговую посадку, исключающую перекос и биение вала при вращении.
Конечно. На этапе ЧПУ-обработки мы можем добавить любые технологические или монтажные отверстия, пазы и выборки под ваши компоненты без существенного удорожания детали.
Да, по запросу мы выполняем химическое оксидирование или анодирование алюминиевых деталей. Это не только улучшает внешний вид, но и создает твердую защитную пленку, предотвращающую окисление и задиры при монтаже.
Да, мы часто производим такие "удлиненные" или составные кронштейны, которые поддерживают выходной вал двигателя через подшипниковый узел. Это критически важно при использовании ременных или реечных передач с высоким радиальным натяжением, чтобы не разрушить подшипники самого шагового двигателя.
Мы работаем с партиями от 5 штук для данной позиции. Вы можете заказать как 5 штук для прототипирования, модернизации или ремонта, так и серийные партии от 100 штук для серийного производства оборудования.
Да, если вы присылаете эскиз или общую схему, наши конструкторы подготовят детализированный чертеж для вашего согласования, чтобы исключить ошибки в размерах и посадках.
Для расчета нам потребуются: тип двигателя (BR42, BR57, BR86 или аналог), желаемый материал, наличие 3D-модели или чертежа, требуемое количество и пожелания по финишной обработке (например, анодирование или цинкование).
