Элемент соединительный МС-1, МС-2, МС-3, МС-4, МС-5, МС-6, МС-7, МС-8 (ТПР 902-09-22.84) на заказ
Производство соединительных элементов МС-1, МС-2, МС-3, МС-4, МС-5, МС-6, МС-7, МС-8, по типовому проектному решению 902-09-22.84. Стальные детали для надежного крепления бетонных колец КС-10, плит перекрытия и днищ колодцев. Любые тиражи, доставка по РФ.
Производство соединительных элементов МС-1, МС-2, МС-3, МС-5, МС-7-22.84

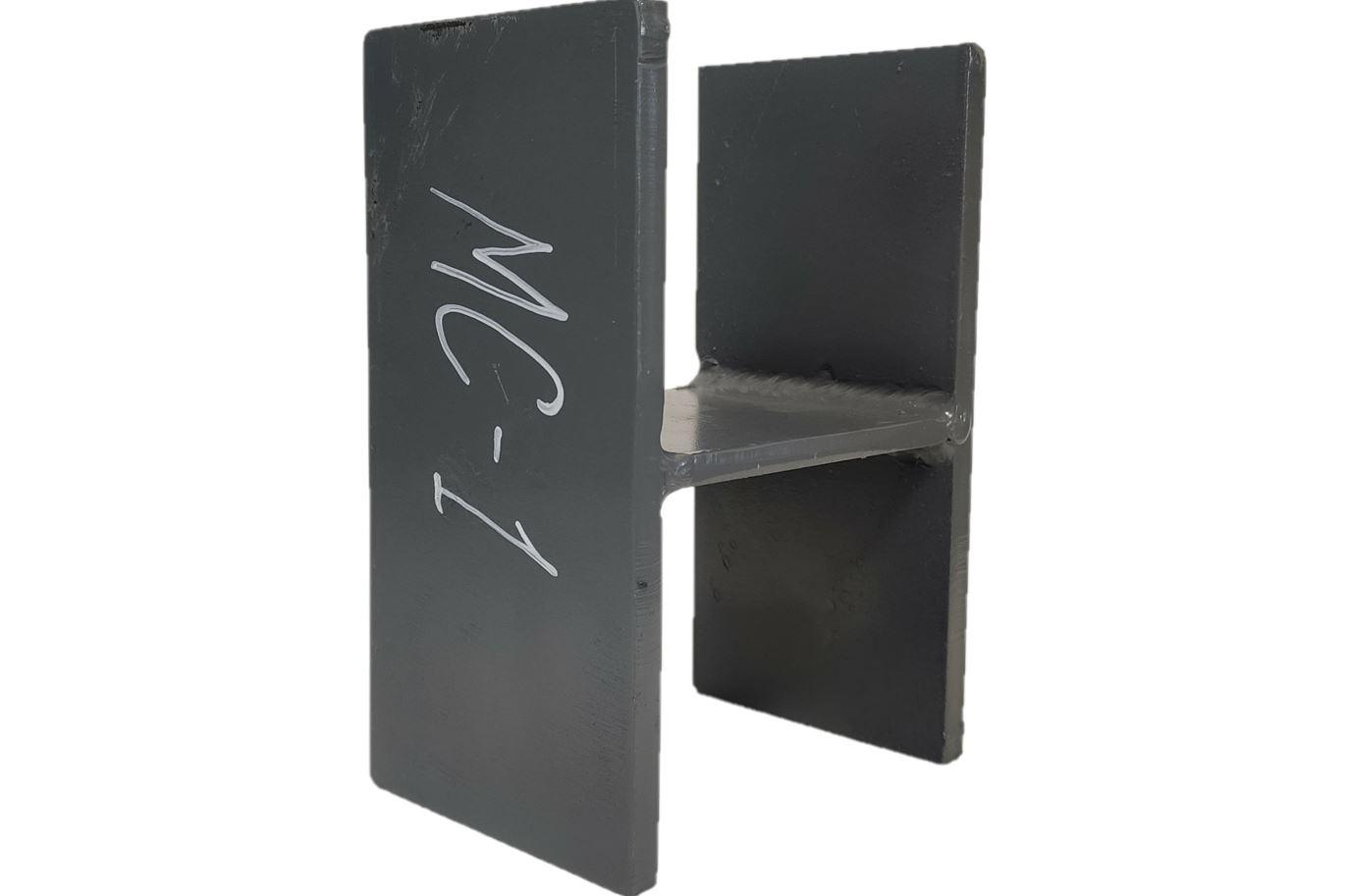

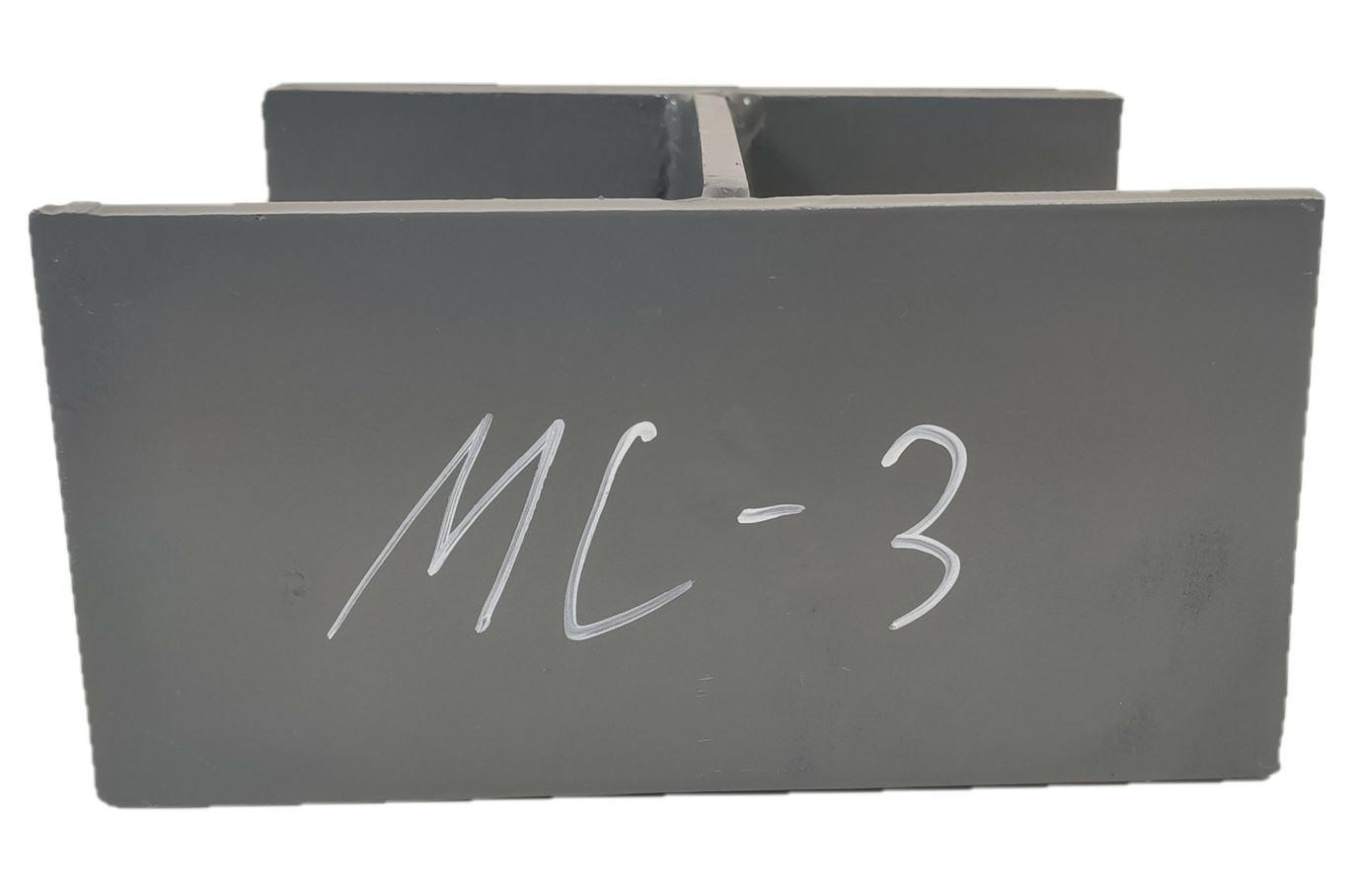

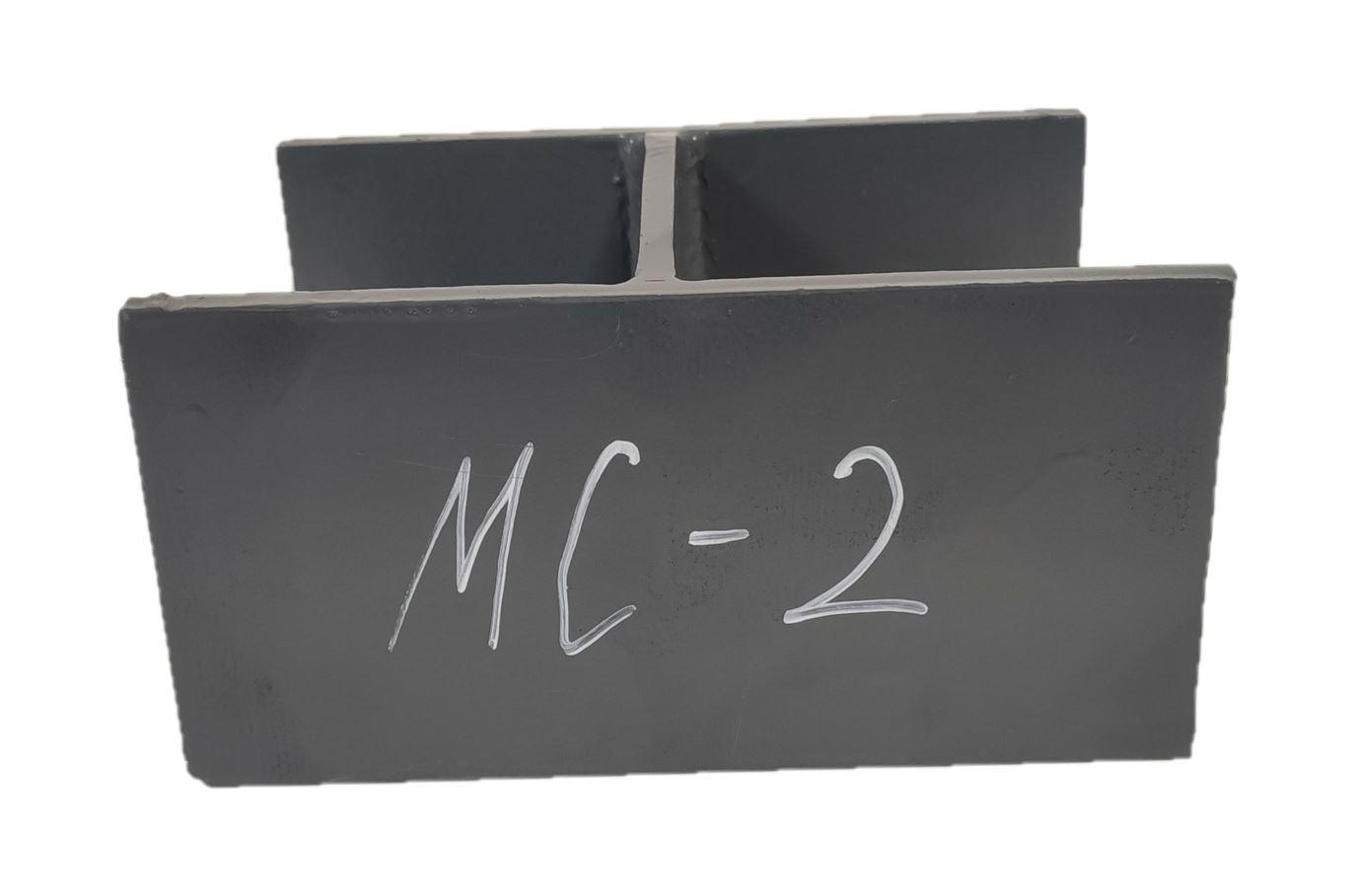

Из стальные соединительные элементы МС-1, МС-2, МС-3, МС-4, МС-5, МС-6, МС-7, МС-8, предназначенные для надежного скрепления сборных железрепления сборных железобетонных конструкций, в частности, бетонных колец КС-7, КС-10, КС-15, КС-20, плит перекрытия и днищ водопроводных и канализационных колодцев. Изделия производятся в строгом соответствии с типовым проектным решением (ТПР) 902-09-22.84, Альбом 8. Если вам требуются другие закладные и крепежные детали для строительства, ознакомьтесь с нашим Каталогом, где представлены закладные детали для фундаментов и другие строительные металлоизделия.
Назначение и преимуществаНазначение и преимущества соединительных элементов МС
Соединительные элементы МС-1, МС-2, МС-3, МС-4, МС-5, МС-6, МС-7, МС-8 критически важную вкости и герметичности сборных колодцев. Они продукции гарантирует:
- Строгое стандартам: полная геометрическая и массогабаритная идентичность чертежам ТПР 902-09-22.84, что гарантирует беспроблемный монтаж на объекте.
- Высокая прочность: использование качественной конструкционной стали обеспечивает надежное удержание при вибрационных нагрузках.
- Антикоррозийная защита: возможность нанесения грунтовки, горячей оцинковки или полимерного покрытия для многолетней эксплуатации в агрессивных почвенных средах.
- Гибкость поставок: изготавливаем как единичные изделия для текущего ремонта, так и крупные партии для масштабного строительства.
Технические характеристики элементов МС-1...МС-8
Ниже приведены основные параметры соединительных деталей согласно утвержденному типовому проекту ТПР 902-09-22.84.
| Параметр | МС-1 | МС-2 | МС-3 | МС-4 | МС-5 | МС-6 | МС-7 | МС-8 |
|---|---|---|---|---|---|---|---|---|
| Высота изделия (H) | 160 мм | 160 мм | 160 мм | 160 мм | 160 мм | 160 мм | 160 мм | 160 мм |
| Ширина перемычки (B) | 70 мм | 100 мм | 110 мм | 120 мм | 90 мм | 100 мм | 110 мм | 120 мм |
| Толщина соединяемых колец | 70 мм | 80 мм | 90 мм | 100 мм | 70 мм | 80 мм | 90 мм | 100 мм |
| Диаметр колец | 700 мм | 1000 мм | 1500 мм | 2000 мм | 700 мм | 1000 мм | 1500 мм | 2000 мм |
| Масса одного изделия | ~1,50 кг | 1,98 кг | 2,01 кг | 2,05 кг | 1,56 кг | ~1,60 кг | 1,63 кг | 1,67 кг |
| Применение | Между кольцами | Между кольцами | Между кольцами | Между кольцами | Стык с плитами | Стык с плитами | Стык с плитами | Стык с плитами |
| Материал изготовления | Сталь конструкционная (Ст3, Ст20) или 09Г2С | |||||||
Особенности применения элементов
Соединительные элементы серии МС имеют разное назначение в зависимости от типа стыка:
- МС-1, МС-2, МС-3, МС-4: применяются для соединения стеновых колец между собой в рабочей камере и горловине колодца.
- МС-5, МС-6, МС-7, МС-8: используются в стыках между стеновыми кольцами и плитами перекрытия (ПП), а также плитами днища (ПН).
Этапы производства элементов МС
Изготовление соединительных деталей требует высокой точности для обеспечения совпадения монтажных отверстий в бетоне:
Раскрой заготовки
Листовой металл раскраивается на гильотинных ножницах или методом высокоточной лазерной резки, что гарантирует ровные края и отсутствие заусенцев.
Гибка и формовка
Заготовка проходит гибку на листогибочном прессе с ЧПУ для формирования П-образного профиля с точными углами, соответствующими толщине бетонной стенки.
Сверление монтажных отверстий
Отверстия под анкерные болты или сварку выполняются с строгим соблюдением шага и диаметров, указанных в альбоме 8 серии ТПР 902-09-22.84.
Антикоррозийная обработка
По умолчанию изделия могут поставляться с грунтовкой ГФ-021. По запросу заказчика мы выполняем горячее цинкование или нанесение полимерного покрытия для максимальной защиты от почвенной коррозии.
Почему заказывают элементы МС в УралЦех
- Знание нормативной базы: мы строго соблюдаем требования ТПР 902-09-22.84, что исключает проблемы при сдаче объекта технадзору.
- Собственное производство: отсутствие посредников позволяет нам предлагать конкурентные цены и контролировать качество на каждом этапе.
- Оперативность: отлаженный процесс позволяет изготавливать партии от 100 штук в кратчайшие сроки.
- Комплексный подход: вместе с элементами МС мы можем изготовить другие закладные детали, скобы и крепеж для вашего объекта.
Свяжитесь с нами для расчета стоимости
Укажите необходимое количество элементов МС-1, МС-2, МС-3, МС-4, МС-5, МС-6, МС-7, МС-8 и требования к антикоррозийному покрытию, и мы оперативно подготовим коммерческое предложение с учетом доставки.
Email: komm@uralceh.ru
Телефон: +7 (800) 500-49-62, +7 (343) 343-77-01
Ответы на вопросы
Элементы МС используются для скрепления бетонных колец различных диаметров (КС-7, КС-10, КС-15, КС-20) между собой, а также для крепления плит перекрытия (ПП) и днищ (ПН) в сборных железобетонных водопроводных и канализационных колодцах. МС-1, МС-2, МС-3, МС-4 применяются для соединения колец между собой, а МС-5, МС-6, МС-7, МС-8 — для стыков с плитами перекрытия и днища.
Да, хотя мы специализируемся на производстве строго по ТПР 902-09-22.84, мы можем изготовить аналогичные соединительные детали с измененной высотой или шириной под ваши индивидуальные размеры ЖБИ конструкций по предоставленному чертежу.
Стандартно применяется конструкционная углеродистая сталь обыкновенного качества (Ст3) или сталь 20. Для объектов с повышенными требованиями к прочности или в условиях вечной мерзлоты возможно использование низколегированной стали 09Г2С.
Базовая цена обычно включает очистку металла и нанесение грунтовки ГФ-021. Если проект требует горячей оцинковки или порошковой покраски, это рассчитывается отдельно и оговаривается в спецификации.
Мы используем координатно-пробивное оборудование или лазерную резку, что обеспечивает точность расположения отверстий в пределах ±1 мм, гарантируя легкую стыковку с закладными деталями бетонных колец.
Мы работаем как с крупными партиями для строительных трестов, так и с небольшими заказами (от 10–50 штук) для локального ремонта или частного строительства колодцев.
Да, на каждую партию соединительных элементов мы предоставляем паспорт качества с указанием марки стали, результатов входного контроля и соответствия геометрических параметров требованиям ТПР 902-09-22.84.
Да, по дополнительному согласованию мы можем выполнить сварку анкерных шпилек или арматурных стержней с элементами МС, что ускорит процесс монтажа на строительной площадке.
Изделия увязываются в прочные стальные ленты или упаковываются в деревянные обрешетки (паллеты) весом до 1–1,5 тонн, что обеспечивает их сохранность при перевозке автомобильным или железнодорожным транспортом.
Стандартный срок производства партии до 1000 штук составляет 5–7 рабочих дней с момента согласования чертежей и внесения предоплаты. Крупные тиражи обсуждаются индивидуально с составлением графика поставок.
