Изготовление дефлекторов на заказ

Изготовление металлических дефлекторов на заказ из оцинкованной стали, нержавейки. Кровельные дефлекторы, а также отражатели и отбойники для промышленного оборудования. Любые размеры, по чертежам и эскизам.

Виды дефлекторов, которые мы производим

Задача дефлектора — использовать энергию ветра для создания разрежения и усиления тяги в вентиляционной трубе, дымоходе либо отводить стружку, брызги СОЖ, тепло от рабочей зоны оборудования. Конструкция должна быть аэродинамически грамотной, иначе вместо улучшения тяги получится обратный эффект. Мы изготавливаем:

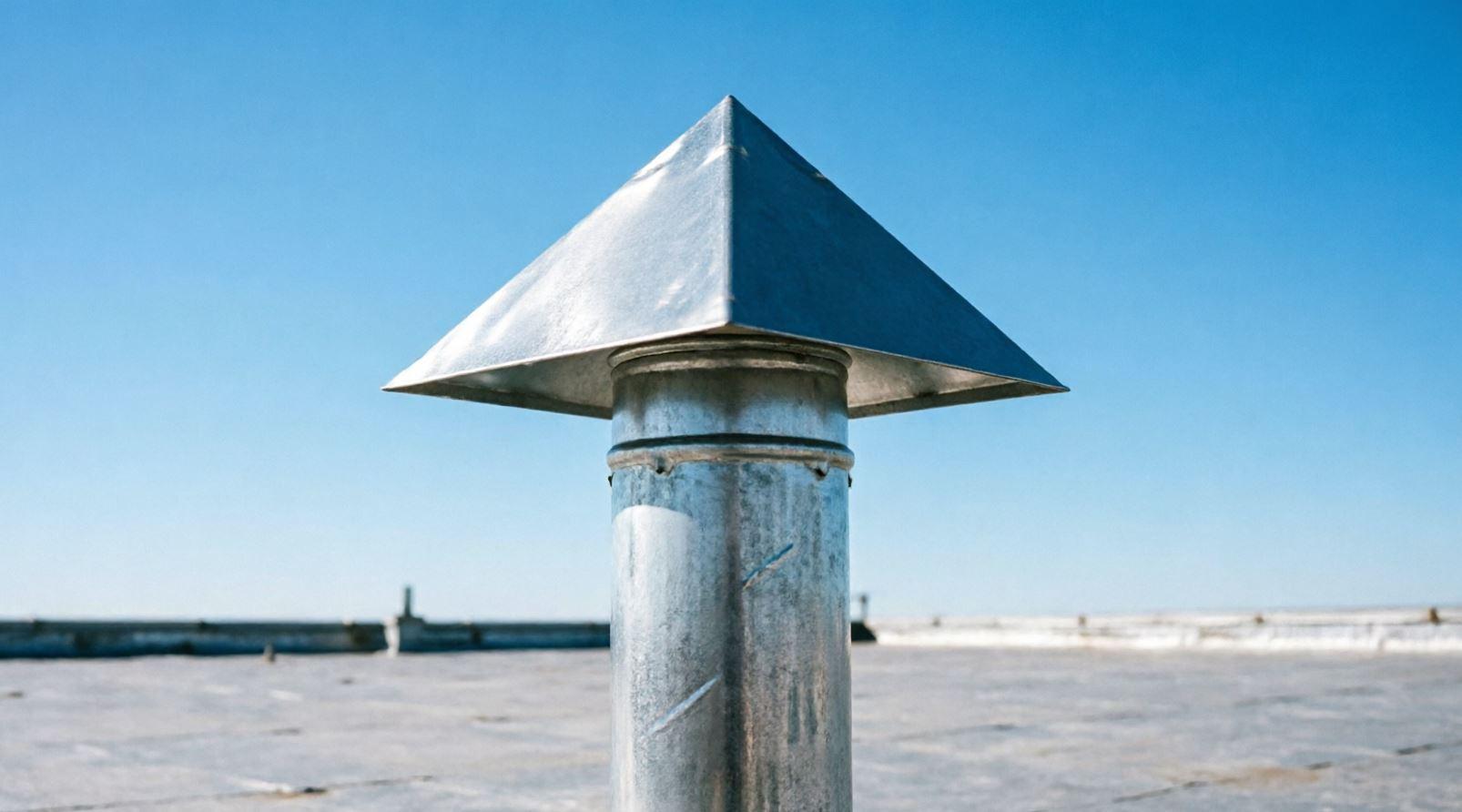

• Дефлекторы-флюгарки (ротационные и статические) — устанавливаются на дымоходы печей, каминов, газовых котлов. Защищают трубу от осадков, опрокидывания тяги и задувания ветром.

• Технологические дефлекторы для станков — отражатели стружки и СОЖ, устанавливаемые в зоне обработки токарных, фрезерных, шлифовальных станков. Направляют поток воздуха или жидкости в нужную сторону, защищают оператора и направляющие станка.

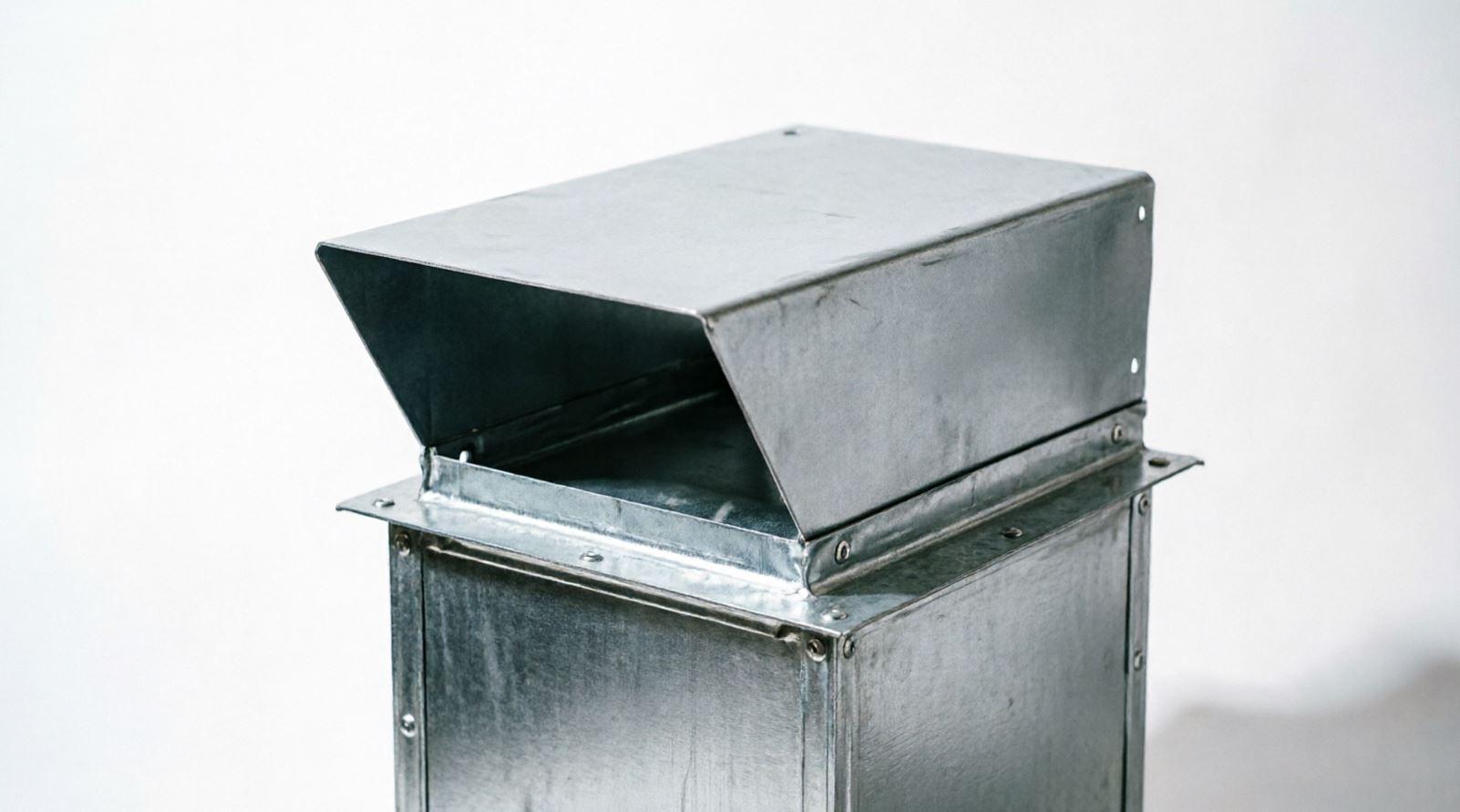

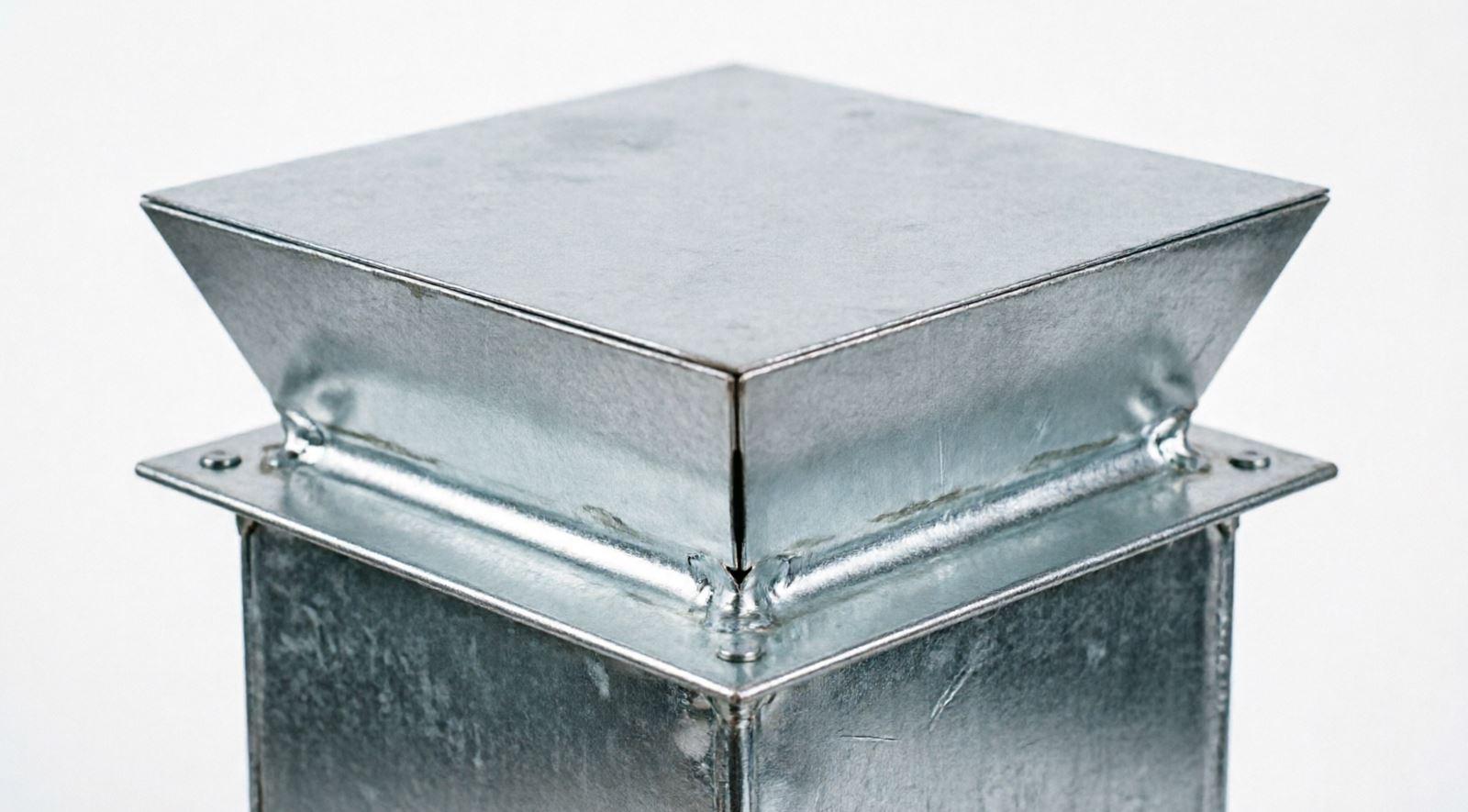

• Дефлекторы для воздуховодов прямоугольного сечения — устанавливаются в системах приточно-вытяжной вентиляции. Работают как анемостаты с направленным потоком.

Технические требования к дефлекторам по ГОСТ

Для кровли или в системе вентиляции здания

Если дефлектор устанавливается на кровле или в системе вентиляции здания, он должен соответствовать требованиям ГОСТ 21.602-2016 (Отопление, вентиляция и кондиционирование) и СП 60.13330.2020.

Для промышленных систем дополнительно применяются

• ГОСТ 15150-69 — исполнение по климатическим условиям (У, УХЛ, Т). От этого зависит выбор материала и покрытия.

• ГОСТ 12.2.049-80 — требования к безопасности оборудования. Острые кромки дефлектора должны быть завальцованы или загнуты.

• ГОСТ 24700-99 — для прямоугольных дефлекторов систем вентиляции.

Основные технические требования

• Корпус дефлектора должен выдерживать ветровую нагрузку до III снегового района (давление до 480 Па) без остаточных деформаций.

• Толщина металла — не менее 0,8 мм для оцинкованной стали, не менее 1,0 мм для нержавейки. Тоньше — корпус «играет» на ветру и быстро ржавеет.

• Соединения — фальцевые, на заклёпках или точечной сварке. Сплошная сварка не применяется, так как коробит тонкий металл.

• Зонт (колпак) должен быть съёмным или откидным для удобства очистки трубы от сажи и мусора.

• Все отверстия под крепление к трубе или фланцу прожигаются точно по размерам — иначе монтаж на крыше превращается в мучение.

Как мы делаем дефлекторы: этапы производства

Процесс начинается с замера выходного сечения трубы или воздуховода. Если есть чертёж — ещё лучше. Дальше работа идёт по следующей схеме:

Проектирование и развёртка

Инженер рассчитывает размеры диффузора, цилиндра и зонта в зависимости от диаметра трубы. Для кровельного дефлектора высота диффузора принимается равной 1,3 диаметра трубы, диаметр цилиндра — 2 диаметра трубы, высота зонта — 0,2 диаметра. Все эти размеры закладываются в 3D-модель, из которой получается развёртка.

Лазерная резка заготовок

На волоконном лазере с ЧПУ вырезаются все элементы: стенки диффузора, обечайка цилиндра, детали зонта, кронштейны крепления, фланцы. Лазер прожигает отверстия под заклёпки, болты, места для фальцевых соединений. Точность резки — ±0,1 мм, поэтому детали потом сходятся без подгонки напильником.

Гибка на листогибочном прессе

Плоские заготовки гнутся в цилиндры, конусы, отбортовки. Для дефлектора ЦАГИ нужно согнуть конический диффузор — это делается на прессе с матрицей соответствующего угла. Радиусы гиба соблюдаем так, чтобы не было трещин на внешнем радиусе, особенно на оцинковке (цинк при чрезмерном растяжении трескается и отслаивается).

Сборка и клёпка

Согнутые детали собираются в кондукторе. Стыки соединяются отбортовкой (фальцем) и дополнительно фиксируются вытяжными заклёпками из алюминия или нержавеющей стали. Зонт крепится на кронштейнах к цилиндру. Если дефлектор большой (диаметром более 500 мм), добавляются внутренние распорки для жёсткости.

Порошковая покраска (по запросу)

Стальные дефлекторы покрываются полимерной краской в камере. Стандартные цвета — RAL 8017 (шоколад) под кровлю, RAL 7024 (графит) или RAL 3005 (вино-красный). Оцинкованные дефлекторы обычно красить не нужно — цинк сам по себе защищает металл 20–30 лет.

Порошковая покраска по палитре RAL

В нашем цеху есть покрасочная камера, можем покрасить изделие в любой цвет по палитре RAL.

Какие материалы используем

Материал выбираем исходя из того, где будет стоять дефлектор и что по нему будет идти:

• Оцинкованная сталь 08пс (0,8–1,2 мм) — самый частый вариант для кровельных дефлекторов. Дёшево, долговечно, не требует покраски.

• Нержавеющая сталь AISI 430 (0,8–1,0 мм) — для дымоходов печей, каминов, бань. Выдерживает нагрев до 450°C, не ржавеет от конденсата.

• Нержавеющая сталь AISI 304 (1,0–1,5 мм) — для агрессивных сред (химические производства, пищевые цеха с мойкой).

• Алюминий АМг (1,0–1,5 мм) — для лёгких дефлекторов на фасадах, где важна коррозионная стойкость без покрытия.

• Сталь Ст3 с порошковой покраской — для технологических дефлекторов станков, где не требуется стойкость к атмосферным осадкам.

Какие дефлекторы мы уже изготавливали

• Дефлектор ЦАГИ диаметром 400 мм из оцинковки 1,0 мм для вытяжной вентиляции цеха. Изготовлено 12 штук, установлены на плоской кровле.

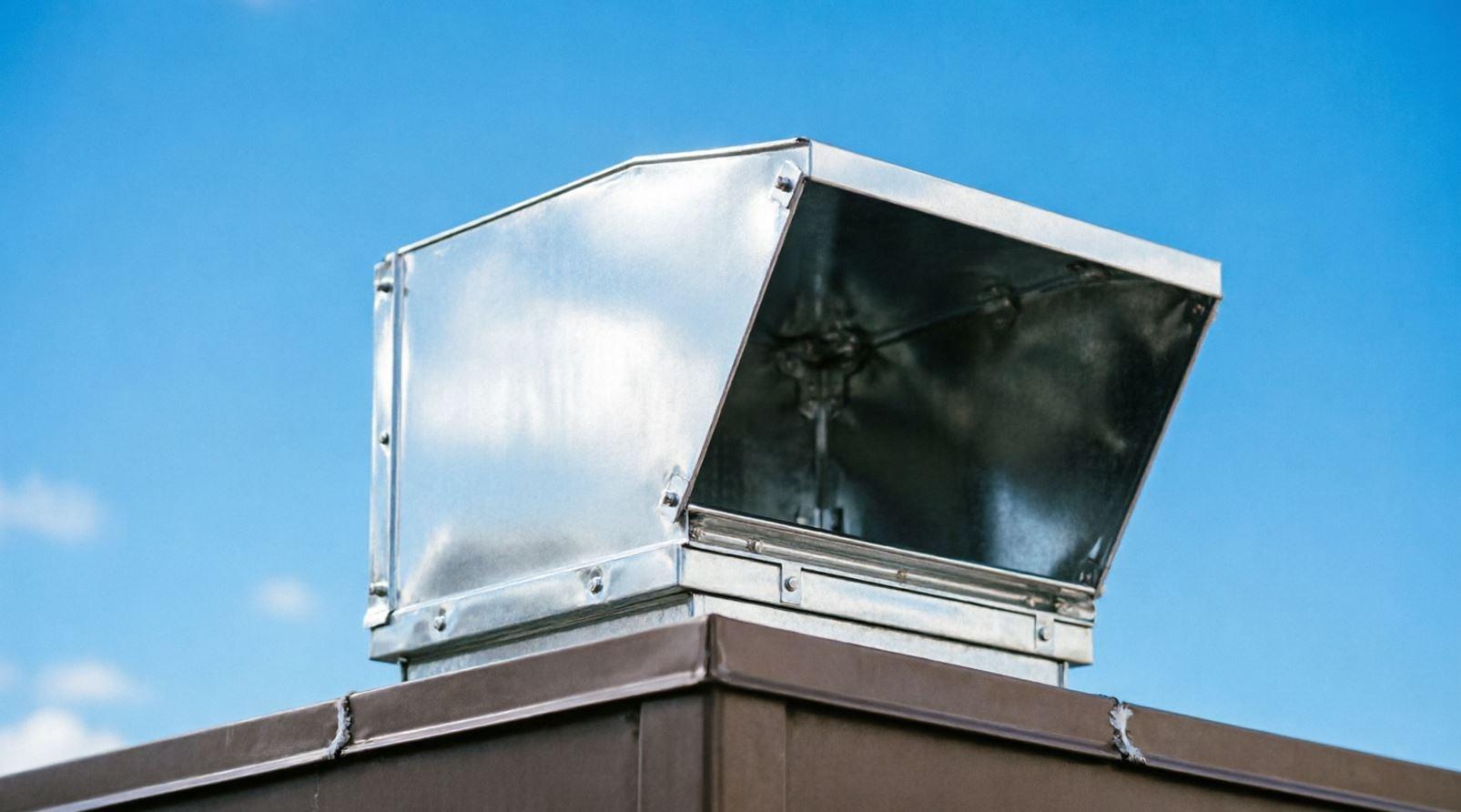

• Прямоугольный дефлектор 600×300 мм из оцинковки для приточной вентиляции склада. Фланец на болтах М8.

• Серия дефлекторов-флюгарок для дымовых труб котельной. Сталь 1,5 мм, покраска RAL 8017.

Почему заказывают изготовление дефлекторов у нас

Готовые дефлекторы из строительных магазинов часто не подходят: либо диаметр не тот, либо высота недостаточная для конкретной кровли, либо металл тонкий (0,5 мм — гнётся рукой). У нас вы получаете изготовление дефлекторов под ваш объект. Плюсы:

• Индивидуальные размеры под диаметр вашей трубы и высоту над кровлей.

• Металл нормальной толщины (от 0,8 мм), а не фольга.

• Точная лазерная резка и гибка — никаких щелей и перекосов при сборке.

• Быстрое производство — от 3 рабочих дней для стандартных конструкций.

• Гарантия 12 месяцев на корпус и соединения.

• Работаем с НДС и без НДС, заключаем договор, предоставляем закрывающие документы.

Как заказать дефлектор в Екатеринбурге

Приезжайте к нам в цех по адресу г. Екатеринбург, ул. Адмирала Ушакова, 35.
