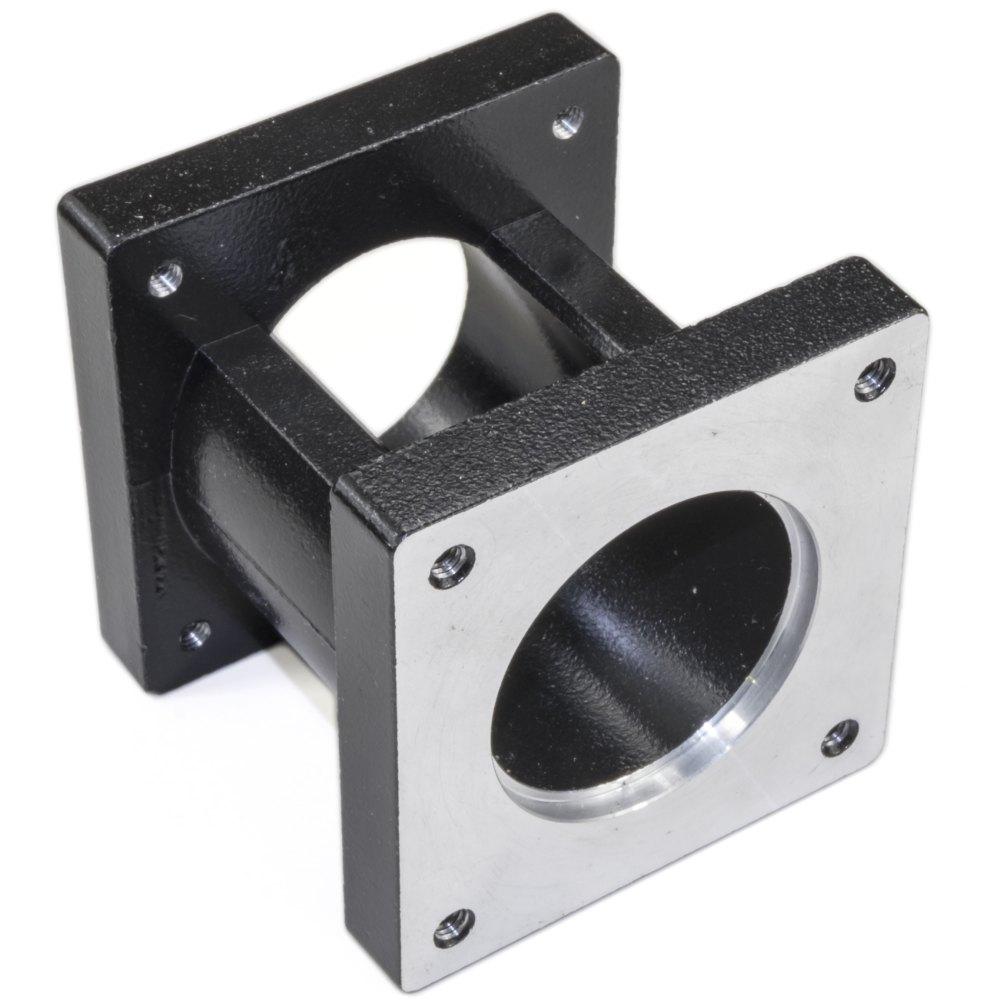

Изготовление кронштейнов для шаговых двигателей НМ15, НМ20 на заказ
Изготовление крепежных кронштейнов и фланцев для шаговых двигателей НМ15, НМ20. Алюминий Д16Т, сталь, высокая точность ЧПУ-обработки, идеальная центровка. Доставка по РФ.
Производство кронштейнов для шаговых двигателей НМ15 и НМ20
Мы специализируемся на изготовлении высокоточных крепежных кронштейнов, фланцев и переходных пластин для шаговых двигателей серий НМ15, НМ20 (а также их аналогов NEMA 15, NEMA 20). Надежное крепление мотора критически важно для точности работы станков ЧПУ, 3D-принтеров, робототехнических комплексов и автоматизированных линий. Если вашему проекту требуются другие детали для автоматизации, изучите наш Каталог, где представлены detali-dlya-mashinostroeniya-na-zakaz">детали для машиностроения и другие изделия, изготавливаемые на станках с ЧПУ.
Преимущества кронштейнов от УралЦех
Использование прецизионных крепежных элементов собственного производства обеспечивает стабильность и долговечность ваших механизмов:
- Идеальная геометрия и центровка: наличие точного центровочного пояска (отверстия с допуском H7) исключает биение вала двигателя и перекос при передаче крутящего момента.
- Высокое качество обработки: фрезерование и сверление на современных станках с ЧПУ гарантирует строгое соблюдение шага крепежных отверстий и перпендикулярности плоскостей.
- Оптимальный выбор материалов: мы используем алюминиевые сплавы (Д16Т, АД31) для легкости и хорошего теплоотвода, либо стали (Ст3, нержавейка) для высоконагруженных узлов.
- Виброустойчивость: тщательная обработка посадочных мест и возможность применения демпфирующих прокладок снижают передачу вибраций от двигателя на несущую конструкцию.
Виды производимых кронштейнов для двигателей
В зависимости от кинематической схемы вашего устройства, мы изготавливаем следующие модификации:
- Стандартные монтажные фланцы: плоские или Г-образные пластины с отверстиями под крепеж мотора и направляющие отверстия под вал или муфту.
- Кронштейны с опорой вала: конструкции, включающие посадочное место под подшипник для дополнительной фиксации выходного вала двигателя при высоких радиальных нагрузках.
- Переходные и адаптерные пластины: позволяют установить двигатель НМ15 или НМ20 на нестандартные посадочные места или направляющие рельсы.
- Усиленные сварные: для тяжелых условий эксплуатации, где требуется максимальная жесткость крепления и сопротивление кручению.
Технические характеристики кронштейнов
Параметры могут быть изменены под ваш проект. Ниже приведены стандартные значения для двигателей серий НМ15 и НМ20.
| Параметр | Значение / Варианты |
|---|---|
| Материал | Алюминий Д16Т, АД31, сталь Ст3, нержавеющая сталь AISI 304 |
| Центровочное отверстие | Диаметр под вал с допуском H7 (например, 22 мм, 30 мм и др.) |
| Крепежные отверстия | Стандартный шаг для НМ15 / НМ20, зенковка под винты с цилиндрической головкой |
| Точность обработки | Квалитет точности до IT7-IT8, шероховатость Ra 1.6–3.2 |
Почему производители оборудования выбирают УралЦех
- Понимание специфики точной механики: мы знаем, что такое люфт, биение и резонанс, и изготавливаем детали, которые минимизируют эти негативные факторы.
- Собственный парк ЧПУ-оборудования: позволяет выполнять как единичные прототипы для R&D отделов, так и серийные партии для конвейерной сборки.
- Гибкость в доработках: легко добавляем отверстия под датчики, кабельные стяжки или элементы охлаждения по вашему запросу.
- Полный пакет документации: предоставляем чертежи, паспорта на изделия и сертификаты на материалы.
Свяжитесь с нами для расчета стоимости
Пришлите нам чертеж, 3D-модель (STEP, IGES) или укажите марку двигателя и требуемую конфигурацию кронштейна. Мы оперативно подготовим коммерческое предложение со сроками изготовления.
Email: komm@uralceh.ru
Телефон: +7 (800) 500-49-62, +7 (343) 343-77-01
Ответы на вопросы
Да, габаритные и присоединительные размеры серий НМ15 и НМ20 соответствуют международным стандартам NEMA 15 и NEMA 20. Мы можем изготовить крепеж как под российские, так и под импортные двигатели этих типоразмеров.
Алюминий (Д16Т, АД31) является оптимальным выбором для большинства применений: он легкий, не ржавеет и обладает хорошей теплопроводностью, помогая отводить тепло от корпуса двигателя. Сталь или нержавейка применяются только в узлах с экстремальными механическими нагрузками или специфическими требованиями к магнитным свойствам.
Центровочные отверстия (под вал двигателя или подшипник) обрабатываются расточными резцами с допуском обычно H7. Это обеспечивает плотную, но безнатяговую посадку, исключающую перекос и биение вала.
Конечно. На этапе ЧПУ-обработки мы можем добавить любые технологические или монтажные отверстия, пазы и выборки под ваши компоненты без существенного удорожания детали.
Да, по запросу мы выполняем химическое оксидирование или анодирование алюминиевых деталей. Это не только улучшает внешний вид, но и создает твердую защитную пленку, предотвращающую окисление и задиры при монтаже.
Мы работаем с партиями от 5шт для данной позиции. Вы можете заказать как 5 штук для прототипирования и ремонта, так и серийные партии от 100 штук для серийного производства оборудования.
Да, если вы присылаете эскиз или общую схему, наши конструкторы подготовят детализированный чертеж для вашего согласования, чтобы исключить ошибки в размерах и посадках.
Да, мы часто производим такие "удлиненные" или составные кронштейны, которые поддерживают выходной вал двигателя через подшипниковый узел, что критически важно при использовании ременных или реечных передач с высоким радиальным натяжением.
Для расчета нам потребуются: тип двигателя (НМ15, НМ20 или аналог), желаемый материал, наличие 3D-модели или чертежа, требуемое количество и пожелания по финишной обработке (например, анодирование).
