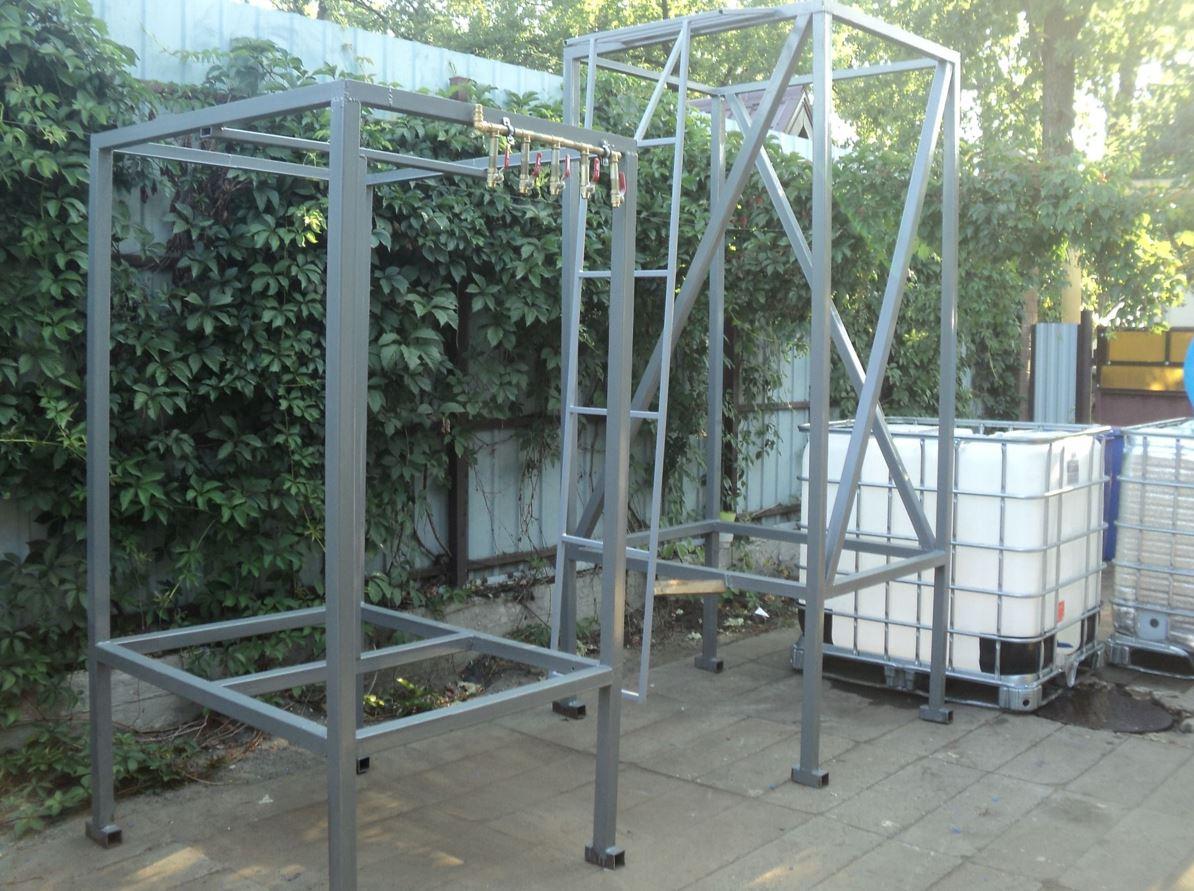

Изготовление индивидуальных металлических опор для ёмкостей, реакторов, трубопроводов

УралЦех специализируется на изготовлении индивидуальных металлических опор для самых разных объектов: вертикальных и горизонтальных ёмкостей, химических реакторов под давлением, технологических трубопроводов, теплообменников. Мы не продаём типовые опоры из каталога – мы проектируем и варим под конкретную емкость или трубную обвязку. В распоряжении есть станки лазерной резки и гибки с ЧПУ, полуавтоматическая сварка (CO₂/Ar), камера порошковой покраски. Поэтому мы можем быстро сделать от одной до нескольких десятков опор с высокой точностью пригонки.

Какие опоры мы изготавливаем под заказ

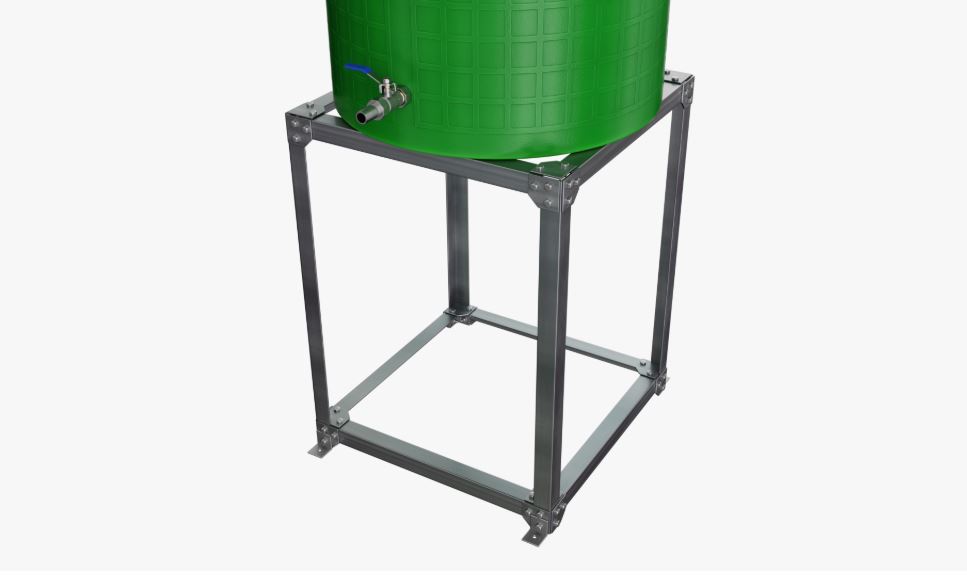

Любая опора под ёмкость должна выдерживать вес оборудования, содержимого, а также ветровые и сейсмические нагрузки. В зависимости от типа сосуда и способа установки мы предлагаем разные конструкции:

• Опоры для вертикальных аппаратов (лапы, стойки) – привариваются к корпусу реактора или колонны и опираются на фундаментные плиты. Число опор обычно 3 или 4. По ГОСТ 26296-84 (опоры для вертикальных аппаратов) стандартизованы размеры лап, но мы делаем и нестандарт – с усиленными рёбрами, под конкретный диаметр корпуса.
• Седловые опоры для горизонтальных ёмкостей – используются для отстойников, резервуаров, цистерн. Охватывают часть днища и распределяют нагрузку. Мы делаем их из листа толщиной от 6 до 16 мм с обязательными рёбрами жёсткости и накладными листами под опорную балку.

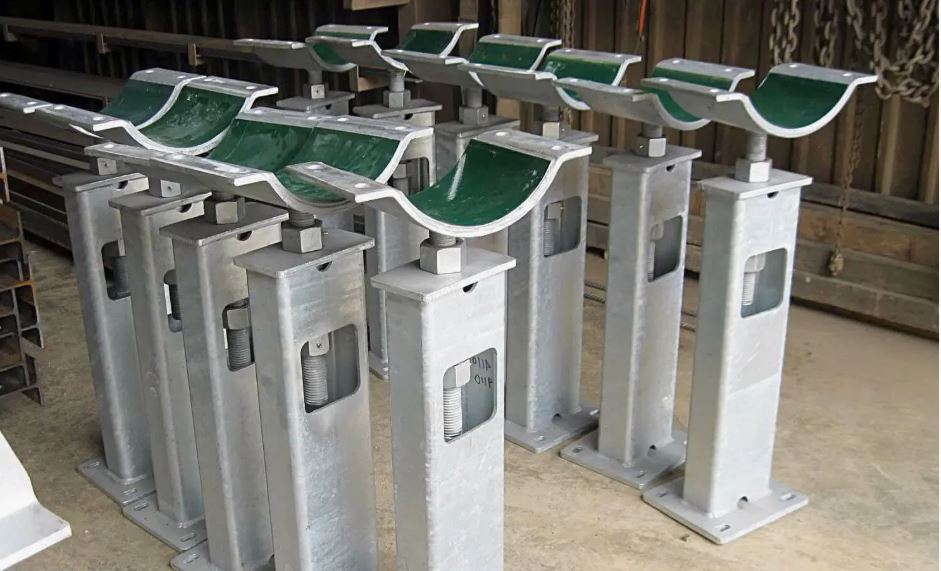

• Изготовление металлической опоры под трубопровод (хомуты, траверсы, скользящие и неподвижные опоры) – для труб горячего водоснабжения, пара, нефтепродуктов. По ГОСТ 14911-82 опоры для трубопроводов делятся на неподвижные (приварные или хомутовые) и подвижные (скользящие, катковые). Мы делаем и те, и другие.
• Шаровые опоры – для реакторов с рубашкой обогрева или для аппаратов, работающих под давлением. Шаровая опора позволяет компенсировать тепловые расширения и упрощает монтаж..

Какие материалы и нормы используем

Мы не экономим на металле для ответственных конструкций. Для опор под реакторы и емкости с агрессивными средами применяем: Углеродистая сталь Ст3, 09Г2С – для обычных условий, с последующей грунтовкой и покраской. Нержавеющая сталь 12Х18Н10Т (AISI 304) – для кислотостойких сред, пищевых и фармацевтических реакторов. Сталь 20, 45 – для опорных вкладышей и втулок подвижных трубопроводных опор (требуют закалки). При проектировании опор для емкостей и аппаратов, работающих под давлением, мы руководствуемся ПБ 03-576-03 (Правила устройства и безопасной эксплуатации сосудов, работающих под давлением). В частности, опоры должны быть рассчитаны на сочетание нагрузок: вес аппарата, вес продукта, ветер, сейсмика до 9 баллов, монтажные усилия.

Этапы изготовления опоры на заказ

Изготовление индивидуальных опор начинается с технического задания. Если у вас нет чертежа – не страшно. Мы примем ваш заказ по эскизу, фотографии старой опоры, или даже просто по габаритному чертежу емкости.

Проектирование и раскрой деталей

Мы выполняем 3D-модель опоры в SolidWorks или КОМПАС-3D. Затем программа разворачивает листовые детали (лапы, косынки, накладки). Лазерная резка на ЧПУ вырезает все элементы из листа толщиной 4-20 мм. Отверстия под анкерные болты прожигаются сразу по чертежу, допуск ±0,2 мм.

Гибка рёбер и обечаек

На листогибочном прессе с ЧПУ мы гнём продольные усиливающие рёбра, седловины для труб. Гибка выполняется с радиусом не менее 2-х толщин металла, чтобы не было трещин.

Сварка в приспособлениях

Все детали собираются в кондукторе, чтобы выдержать геометрию (например, перпендикулярность лапы к оси сосуда). Сварка полуавтоматическая в смеси Ar/CO₂. Швы – непрерывные, катет от 4 мм (для тонких листов) до 10 мм (для мощных опор). Контроль – визуальный и измерительный (шаблоны катетов). При необходимости зачистка швов под покраску.

Порошковая покраска

Готовое изделие обрабатывается пескоструем или преобразователем ржавчины, затем в камере напыления наносится полимерная краска. Стандартный цвет – чёрный RAL 9005 или серый RAL 7032. Толщина покрытия 80–120 мкм. Покрытие выдерживает испытания на удар (прямой удар 50 кгсм) и солевой туман по ГОСТ 9.308-85.

Примеры опор, которые мы уже делали

• Три опоры-лапы для вертикального реактора объемом 8 м³ (сталь 09Г2С, толщина листа 14 мм, высота опоры 800 мм). Выдерживают рабочее давление 1,2 МПа.
• Седловые опоры для горизонтальной ёмкости хранения дизтоплива (длина 4 м, диаметр 1,8 м). Опоры из листа 10 мм с резиновыми прокладками между седлом и корпусом.
• Скользящие опоры под трубопровод DN300 с темп-рой 250°С (нержавейка + графитовая смазка).
• Шаровая опора для реактора с мешалкой – диаметр шара 200 мм, приварная к днищу.

Зачем нужны индивидуальные опоры, а не готовые из каталога

Готовые опоры по ГОСТ рассчитаны на усреднённые нагрузки. Если ваш реактор имеет нестандартную форму, смещенный центр масс, дополнительные штуцера, или вы хотите поставить аппарат на эстакаду – типовое решение не подойдёт. Мы делаем опору под ёмкость строго под ваши чертежи фундамента и корпуса. При этом цена за штуку часто ниже, чем заказ серийной опоры с последующей переделкой.

Как заказать изготовление металлических опор в Екатеринбурге

Чтобы получить цену на изготовление металлической опоры (под ёмкость, реактор или трубопровод), сообщите нам:

• Тип и габариты опоры (лапа, седло, шаровая, трубная).
• Диаметр и длину ёмкости или трубы.
• Материал (сталь, нержавейка).
• Нужна ли покраска и какой цвет.
• Наличие чертежа (любой формат).

Мы находимся по адресу г. Екатеринбург ул. Адмирала Ушакова 35. Работаем с организациями и частниками. Срок изготовления одной опоры – от 5 рабочих дней. Доставка по городу и области (отправим ТК в любой регион). Гарантия на сварку и геометрию – 12 месяцев. Звоните или пишите – проконсультируем по любым вопросам, связанным с опорами под оборудование.
