Изготовление защитных экранов и перегородок для станков

Наше производство находится в г. Екатеринбург ул. Адмирала Ушакова 35. Здесь мы изготавливаем перегородки и экраны ограждения для станков любых типов: токарных, фрезерных, шлифовальных, лазерных, плазменных. Защита нужна, чтобы оператор не пострадал от разлетающейся стружки, СОЖ (смазочно-охлаждающей жидкости), абразивных частиц, а также от случайного контакта с вращающимися частями. Мы проектируем и варим как стационарные перегородки (крепятся к полу или станине), так и передвижные экраны на колесиках. В цеху есть всё необходимое: лазерная резка и гибка металла с ЧПУ, полуавтоматическая сварка (CO₂/Ar), камера порошковой покраски. Поэтому можем сделать ограждение под любой станок – хоть маленький настольный, хоть огромный обрабатывающий центр.

Какие защитные ограждения мы делаем

Изготовление защитных экранов – это не просто «сварить металлический короб». Конструкция должна быть удобной, не мешать доступу к заготовкам и инструменту, обеспечивать обзор и при этом быть достаточно прочной, чтобы остановить вылетевшую деталь или осколок. Мы предлагаем несколько типов:

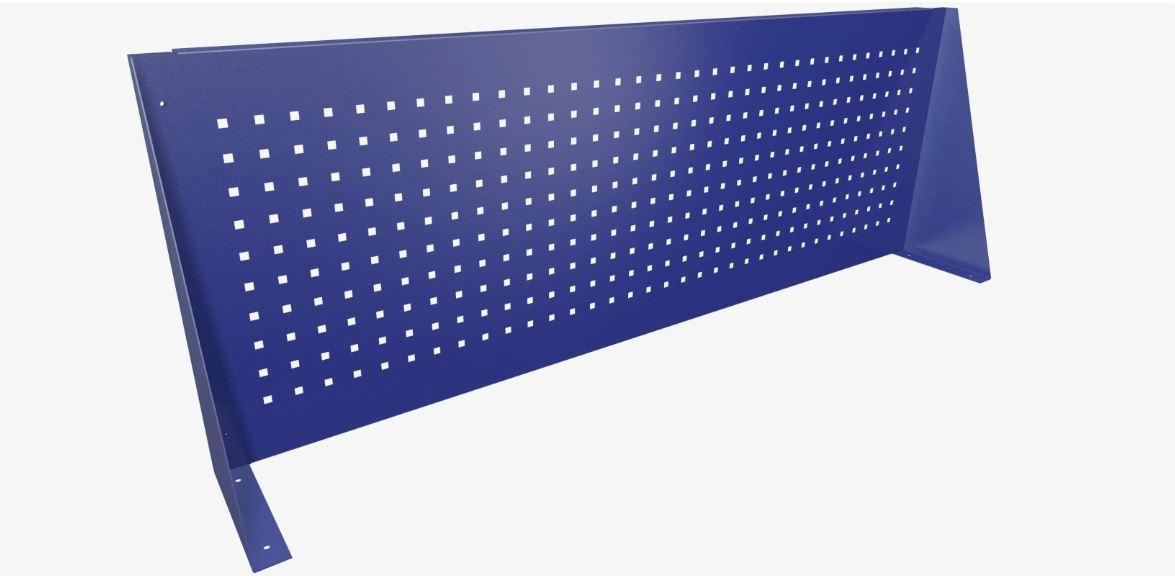

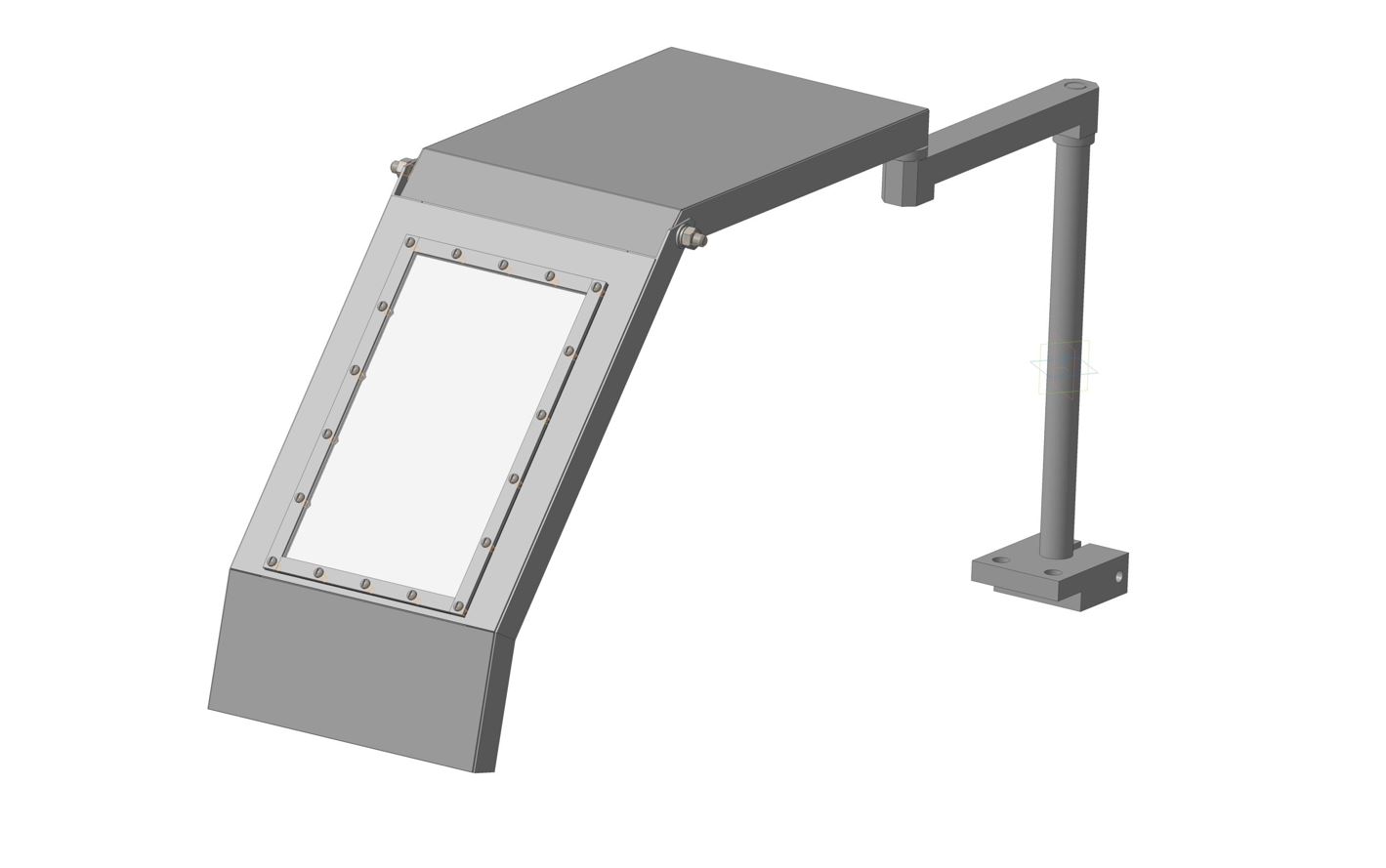

• Стационарные перегородки (глухие или комбинированные) – привариваются к станине станка или анкерятся в бетонный пол. Перегородка может быть полностью из листовой стали (2-3 мм) для защиты от тяжелых отходов, либо с окнами из поликарбоната (4-6 мм) для наблюдения за процессом.
• Сетчатые ограждения – из металлической сетки с ячейкой 10-25 мм. Используются там, где опасность летящих осколков невысока, но нужна защита от попадания рук в движущиеся части (например, на ременных передачах). Сетка должна соответствовать ГОСТ Р ЕН 953-2011 (Безопасность машин. Ограждения), где прописаны максимально допустимые размеры проема в зависимости от расстояния до опасной зоны.

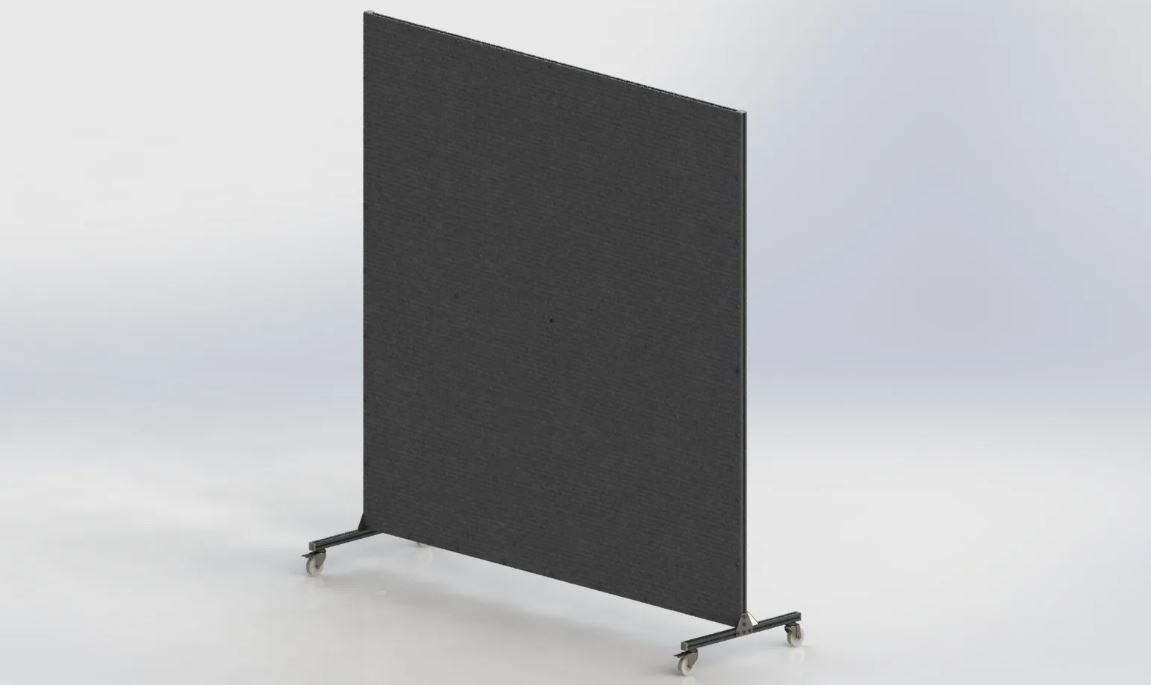

• Мобильные экраны на колесах – передвижные ограждения, которые ставятся между станками или вокруг временного рабочего места. Часто используются на заточных или шлифовальных станках, где искры и мелкий абразив разлетаются во все стороны. Такие экраны мы делаем из стали 1.5 мм с двумя поликарбонатными окнами и удобными ручками.
• Защитные кожухи на лазерной резке – полностью закрывающие рабочую зону лазерного станка. В них обязательно должны быть блокировки дверей (микропереключатели), чтобы при открытии двери лазер отключался. По ГОСТ Р МЭК 60825-1-2009 класс 4 лазеры требуют именно такого ограждения.

Требования безопасности к ограждениям станков по ГОСТ

Если вы хотите ограждение для станка купить легально для использования на производстве, оно должно соответствовать ГОСТ 12.2.009-99 (ССБТ. Станки металлообрабатывающие. Общие требования безопасности) и ГОСТ 12.2.062-81 (Ограждения защитные). Основные пункты:

• Ограждения должны быть прочными: выдерживать удар с энергией не менее 100 Дж для стационарных станков (согласно испытаниям по методике приложения Б к ГОСТ 12.2.009-99).
• Расстояние от защитного ограждения до движущихся частей должно быть не менее 200 мм, либо ограждение должно блокировать доступ рук оператора. Если есть прорези или отверстия – их размер определяется по таблице из ГОСТ Р ЕН 953-2011.
• Смотровые окна из поликарбоната должны быть толщиной не менее 4 мм для станков с частотой вращения шпинделя до 3000 об/мин, и 6-8 мм для высокоскоростных шпинделей (более 10000 об/мин).
• Все сварные швы – сплошные, без прожогов. Катет шва не менее 3 мм для листа 1.5-2 мм.
• Экраны должны иметь заземление (болт М6 или шпильку) для отвода статического электричества, если они из металла.

Мы все эти требования учитываем. Если нужно – готовы предоставить расчёт прочности ограждения или протокол испытаний.

Как мы изготавливаем защитные экраны и перегородки

Процесс заказа начинается с осмотра станка. Лучше всего приехать к нам с фотографиями, чертежом или, если возможно, пригласить мастера на ваш объект (в пределах Екатеринбурга). Мы снимем размеры рабочей зоны, определим опасные узлы и предложим конструкцию.

Проектирование и раскрой

На компьютере мы создаём 3D-модель ограждения, раскладываем детали на лист металла. Лазерная резка с ЧПУ вырезает все панели, дверцы, окна, отверстия под замки и петли. Для окон прожигается квадратное отверстие, куда потом будет вставлен поликарбонат.

Гибка и сварка

Листовые детали гнутся на листогибочном прессе – формируются жёсткие рёбра, дверные рамки, основания. Затем всё собирается в кондукторе и сваривается полуавтоматом. Швы зачищаются. Если ограждение высокое (более 1.8 м), добавляются диагональные раскосы для жёсткости.

Установка поликарбоната и фурнитуры

В проёмы вставляется литой или сотовый поликарбонат толщиной 4-6 мм (реже 8 мм). Он крепится на заклёпки или винты с широкими шайбами. Также монтируем петли, замки (можем поставить врезные замки под ключ), ограничители открывания, ручки.

Порошковая покраска

Готовое ограждение пескоструится, грунтуется и покрывается полимерной краской. Стандартные цвета – жёлтый (RAL 1007) и чёрный (RAL 9005) – для контрастного обозначения опасной зоны. Толщина покрытия 80-100 мкм. Соответствует ГОСТ 9.401-91 для эксплуатации в агрессивных средах.

Примеры наших работ (для каких станков)

• Токарный станок с ЧПУ (Mazak, Haas): сделали полноценную кабину размером 2.5×1.8×2 м, с раздвижными дверьми и смотровыми окнами 400×600 мм.
• Фрезерный станок (Fanuc, DMG): защитные экраны только спереди и по бокам, задняя стенка открыта для доступа к шкафу.
• Шлифовальный станок для коленвалов: мобильный экран на колёсиках высотой 1.2 м, с возможностью складываться.
• Лазерный раскройный стол (2 кВт): изготовили перегородку из стали 2 мм со встроенными светофильтрами (зелёный поликарбонат против бликов).
• Заточной станок для свёрл: маленький экран из оргстекла (но мы ставим поликарбонат, так как оргстекло хрупкое).

Почему заказывают изготовление защитных экранов у нас

Готовые ограждения из магазинов часто не подходят по размерам к конкретному станку – либо слишком широкие щели, либо неудобные дверцы. У нас вы получаете изготовление защитных экранов под ваш станок и ваш технологический процесс. Плюсы:

• Индивидуальный подход: размеры, форма, количество окон, цвет.
• Использование толстого поликарбоната (не оргстекла), он в 10 раз прочнее и не трескается от вибрации.
• Возможность интеграции блокировок дверей (микропереключатели для ЧПУ) и датчиков открытия.
• Быстрое производство – от 7 рабочих дней.
• Гарантия 12 месяцев на сварные швы и покрытие.

Как заказать ограждение для станка в Екатеринбурге

Если нужно ограждение для станка купить или сделать полностью индивидуальное – приезжайте к нам в цех по адресу г. Екатеринбург ул. Адмирала Ушакова 35. Лучше всего взять с собой фото станка, его тип и марку, а также замерить рабочую зону. Мы можем также выехать на ваш объект (в пределах города). По готовности ограждение заберете самовывозом, либо мы доставим (в т.ч. ТК в регионы). Работаем с НДС и без НДС, заключаем договор. Звоните 7 (800) 500-49-62 – проконсультируем по нормативам и ценам.
