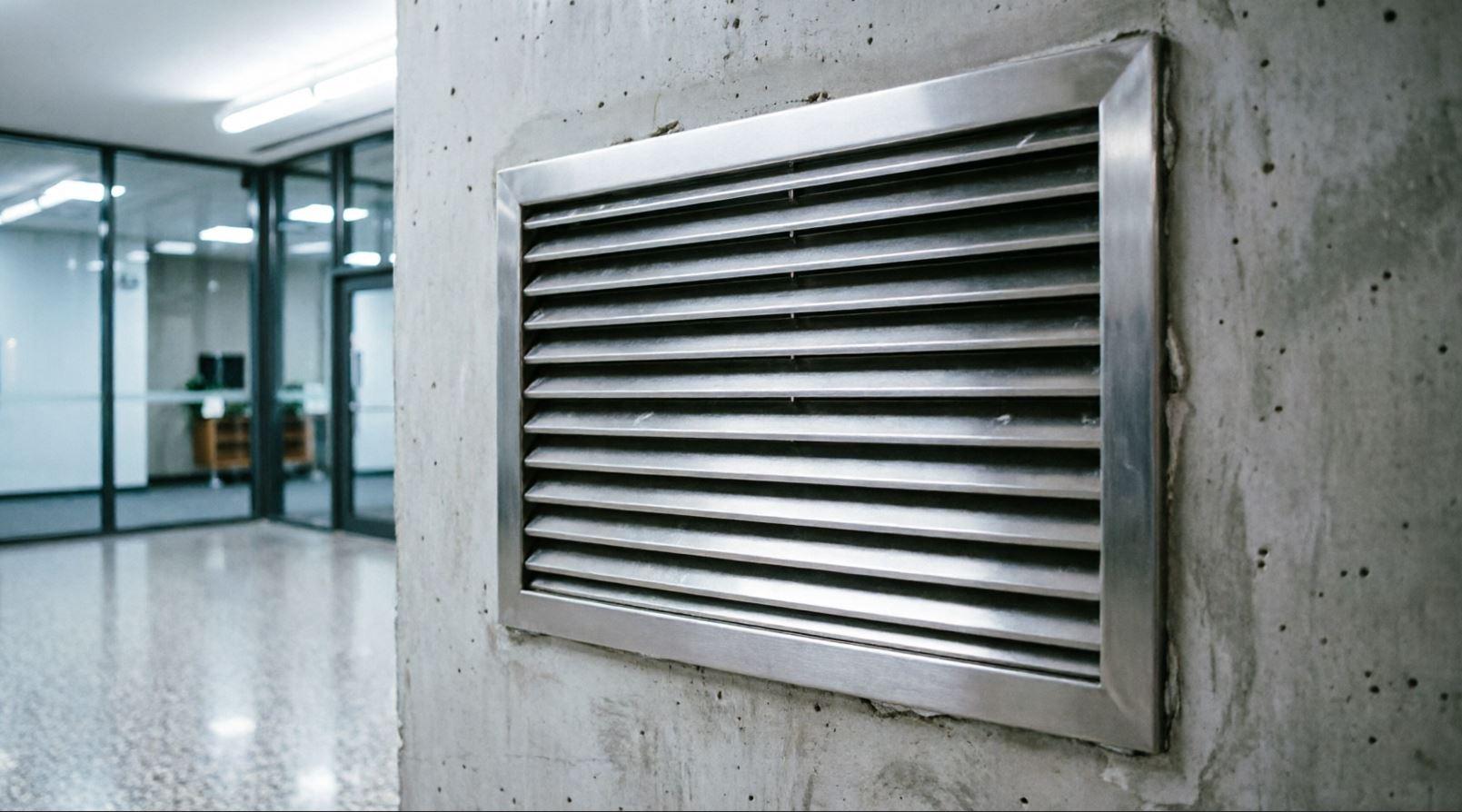

Решетки дымоудаления на заказ
Изготовление решеток дымоудаления для систем противодымной вентиляции. Приточные и вытяжные. Сталь, нержавейка. По ГОСТ Р 53303-2009, СП 7.13130.2013. Любые размеры, по чертежам. Екатеринбург.
Изготовление металлических решеток дымоудаления для систем противодымной вентиляции из стали, нержавейки. Приточные (для подачи воздуха) и вытяжные (для удаления дыма). Соответствуют ГОСТ Р 53303-2009, СП 7.13130.2013. Любые размеры под ваш объект.
Что такое решетки дымоудаления и зачем они нужны
Решетки дымоудаления — это элементы систем противодымной вентиляции, которые устанавливаются в проёмах стен, шахт, воздуховодов. При пожаре они обеспечивают:
-
Удаление дыма и токсичных газов из помещений — люди могут эвакуироваться.
-
Приток свежего воздуха — для компенсации удаляемого дыма и работы пожарных.
-
Снижение температуры в помещении — замедляется распространение огня.
-
Уменьшение концентрации дыма — улучшается видимость на путях эвакуации.
Решетки дымоудаления работают в паре с дымовыми клапанами и вентиляторами. Когда срабатывает пожарная сигнализация, клапаны открываются, вентиляторы включаются, и дым удаляется через вытяжные решетки, а свежий воздух поступает через приточные.
Виды решеток дымоудаления, которые мы производим
Конструкция решетки зависит от места установки, требуемого расхода воздуха и архитектурных требований. Мы изготавливаем:

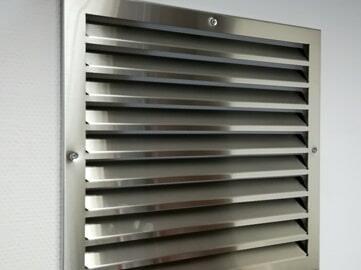

Вытяжные решетки дымоудаления
Устанавливаются в верхней зоне помещений (под потолком), так как дым поднимается вверх. Имеют жалюзи, направленные вниз под углом 45°, чтобы поток дыма захватывался эффективно. Работают на удаление дыма.
Приточные решетки для подпора воздуха
Устанавливаются в нижней зоне помещений (у пола) или в лестничных клетках, лифтовых шахлах. Обеспечивают приток свежего воздуха для компенсации удаляемого дыма. Имеют жалюзи, направленные вверх.
Решетки для дымовых шахт
Устанавливаются на выходе дымовой шахты на кровле. Защищают шахту от атмосферных осадков, мусора, птиц. Имеют увеличенное сечение для минимизации сопротивления потоку.
Решетки для подвальных приямков
Устанавливаются в приямках подвальных окон для удаления дыма из подвалов и цокольных этажей. Имеют усиленную конструкцию, так как могут подвергаться механическим нагрузкам.

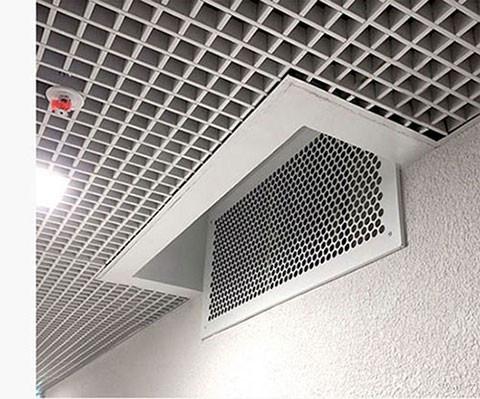

Декоративные решетки дымоудаления
Для помещений с повышенными требованиями к внешнему виду (офисы, торговые центры, гостиницы). Имеют аккуратный внешний вид, могут окрашиваться в цвет стен или потолка.
Технические требования к решеткам дымоудаления по ГОСТ
Решетки дымоудаления относятся к элементам систем противопожарной защиты и должны соответствовать требованиям:
-
ГОСТ Р 53303-2009 — Клапаны противопожарные систем вентиляции. Методы испытаний на огнестойкость.
-
СП 7.13130.2013 — Отопление, вентиляция и кондиционирование. Требования пожарной безопасности.
-
СП 4.13130.2013 — Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты.
-
ГОСТ Р 56172-2014 — Решетки вентиляционные. Общие технические условия.
Основные технические требования
-
Предел огнестойкости — решетки должны выдерживать воздействие огня не менее 60 минут (EI 60) без потери целостности и теплоизолирующей способности. Для помещений с повышенной пожарной опасностью — EI 90 или EI 120.
-
Температурный режим — решетки должны сохранять работоспособность при температуре дыма до 600°C в течение 1 часа. При более высоких температурах (до 900°C) используются специальные жаростойкие стали.
-
Аэродинамическое сопротивление — живое сечение решетки (площадь отверстий) должно составлять не менее 70% от общей площади. Меньше — сопротивление потоку слишком высокое, вентилятор не справится.
-
Скорость воздуха — скорость воздуха в решетке не должна превышать 6 м/с для вытяжных и 4 м/с для приточных решеток. Больше — шум, вибрация, повышенное сопротивление.
-
Толщина металла — для стальных решеток не менее 1,5 мм, для нержавеющих — не менее 1,2 мм. Тоньше — конструкция деформируется при высокой температуре и теряет целостность.
-
Крепление — решетки должны крепиться к строительным конструкциям анкерными болтами или закладными деталями. Крепление должно выдерживать нагрузку от веса решетки плюс динамическую нагрузку от потока дыма.
-
Защита от коррозии — решетки должны иметь антикоррозийное покрытие (порошковая покраска, оцинковка, нержавеющая сталь). Ржавая решетка через 5–7 лет потеряет прочность.

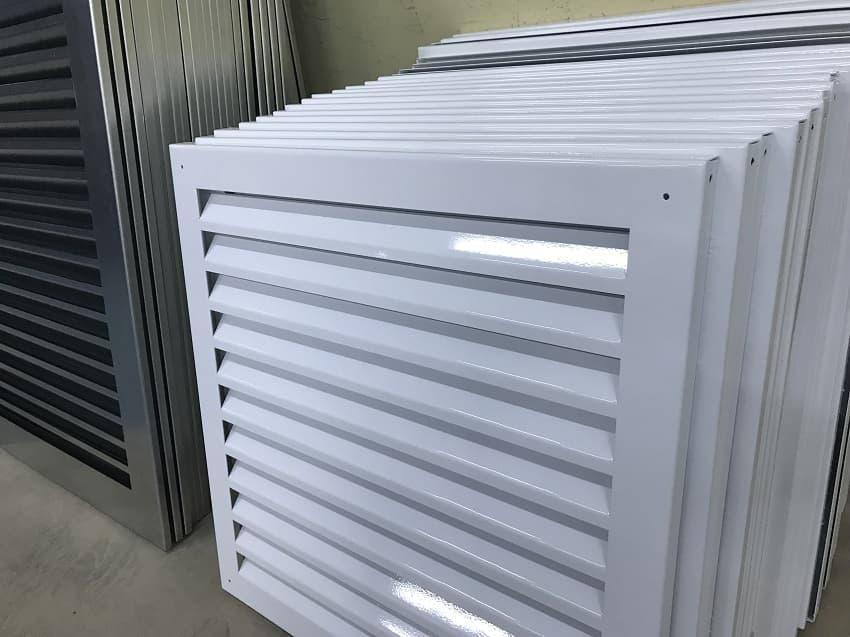

Порошковая покраска
Можем покрасить готовое изделие в любой цвет из палитре RAL.
Почему заказывают изготовление решеток дымоудаления у нас
Готовые решетки из строительных магазинов часто не подходят: либо размер не тот, либо живое сечение маленькое (50% вместо 70%), либо металл тонкий (1,0 мм — гнётся рукой). У нас вы получаете решетки под ваш объект. Плюсы:
-
Индивидуальные размеры под проём или воздуховод.
-
Живое сечение не менее 70% — вентилятор справится с удалением дыма.
-
Металл нормальной толщины (от 1,5 мм), а не фольга.
-
Точная лазерная резка и гибка — никаких щелей и перекосов при сборке.
-
Порошковая покраска в цвет стен или потолка по каталогу RAL.
-
Быстрое производство — от 3 рабочих дней для стандартных конструкций.
-
Гарантия 24 месяца на корпус и крепления.
-
Работаем с НДС и без НДС, заключаем договор, предоставляем закрывающие документы.
-
Предоставляем сертификаты соответствия на продукцию.
Как заказать решетки дымоудаления в Екатеринбурге
Для расчёта и изготовления нужны: размеры проёма, тип системы (приточная/вытяжная), требуемый материал (оцинкованная сталь или нержавейка). Мы рассчитаем размеры решётки, подберём тип (с регулируемыми жалюзи, с сеткой) и назовём цену. Если вы из другого города — пришлите размеры и чертёж на почту nt@uralceh.ru, komm@uralceh.ru — рассчитаем удалённо. Готовые решётки отгружаем самовывозом или отправляем транспортной компанией в регионы, по Екатеринбургу и Свердловской области возможна доставка манипулятором. Звоните 7 (800) 500-49-62 — проконсультируем по типам решёток дымоудаления, нормативам (ГОСТ Р 53303-2009, СП 7.13130.2013) и схемам монтажа.
Вас может заинтересовать
Ответы на вопросы
Это элементы систем противодымной вентиляции, которые устанавливаются в проемах стен, шахт и воздуховодов. При пожаре они выполняют несколько критических функций:
- Удаляют дым и токсичные газы из помещений, обеспечивая безопасную эвакуацию людей.
- Обеспечивают приток свежего воздуха для компенсации удаляемого дыма и работы пожарных.
- Снижают температуру в помещении, замедляя распространение огня.
- Уменьшают концентрацию дыма, улучшая видимость на путях эвакуации.
Мы изготавливаем несколько типов конструкций в зависимости от места установки и задачи:
Вытяжные решетки дымоудаления — устанавливаются в верхней зоне помещений (под потолком), имеют жалюзи, направленные вниз под углом 45° для эффективного захвата поднимающегося дыма.
- Приточные решетки для подпора воздуха — монтируются в нижней зоне (у пола) или в лестничных клетках, жалюзи направлены вверх для подачи свежего воздуха.
- Решетки для дымовых шахт — устанавливаются на выходе шахты на кровле, защищают от осадков и мусора, имеют увеличенное сечение.
- Решетки для подвальных приямков — усиленной конструкции для установки в приямках подвальных окон.
- Декоративные решетки — для помещений с повышенными требованиями к внешнему виду (офисы, ТЦ, гостиницы), окрашиваются в цвет стен или потолка.
Выбор материала и толщины определяется требованиями пожарной безопасности и условиями эксплуатации:
- Сталь с порошковой покраской — базовый вариант, толщина металла не менее 1,5 мм для сохранения целостности при нагреве.
- Нержавеющая сталь — для объектов с повышенными требованиями к коррозионной стойкости, толщина не менее 1,2 мм.
- Для работы при экстремально высоких температурах (до 900°C) используются специальные жаростойкие стали.
Изделия являются частью систем противопожарной защиты и должны строго соответствовать ряду документов:
- ГОСТ Р 53303-2009 — устанавливает требования к огнестойкости клапанов и решеток.
- СП 7.13130.2013 — регламентирует требования пожарной безопасности к системам вентиляции.
- ГОСТ Р 56172-2014 — определяет общие технические условия на вентиляционные решетки.
Основные характеристики, на которые мы обращаем внимание при производстве:
- Предел огнестойкости — решетки должны выдерживать воздействие огня не менее 60 минут (EI 60), для повышенной опасности — EI 90 или EI 120.
- Температурный режим — сохранение работоспособности при температуре дыма до 600°C в течение 1 часа.
- Живое сечение — площадь отверстий должна составлять не менее 70% от общей площади для обеспечения нужного расхода воздуха.
- Толщина металла — для стальных решеток не менее 1,5 мм, для нержавеющих — не менее 1,2 мм.
- Антикоррозийная защита — обязательное порошковое покрытие, оцинковка или использование нержавеющей стали.
Мы используем современное оборудование для точного соблюдения геометрии и нормативов:
- Лазерная резка на станках с ЧПУ — обеспечивает точные размеры и отверстия для крепления.
- Гибка на гидравлическом прессе — формирует угол жалюзи с высокой точностью.
- Сварка полуавтоматом (при необходимости) — для усиленных конструкций.
- Порошковая покраска в камере — нанесение финишного покрытия в любой цвет RAL для защиты от коррозии и эстетики.
Для расчета стоимости и запуска в производство нам нужна следующая информация: размеры проема, тип системы (приточная или вытяжная), требуемый материал. Сделать заказ можно:
- По телефону 7 (800) 500-49-62 для консультации по типам решеток, нормативам и схемам монтажа.
- По электронной почте komm@uralceh.ru, отправив чертеж или эскиз.
- Через форму на сайте, прикрепив файл в формате DXF/cdw.
Стандартные заказы выполняются в течение 3 рабочих дней. Отгрузка производится самовывозом с производства в Екатеринбурге или отправкой транспортной компанией в любой регион РФ. По Свердловской области возможна доставка манипулятором.
Вы получаете изделия, точно соответствующие вашим проемам и требованиям пожарной безопасности:
- Индивидуальные размеры под конкретный проем или воздуховод.
- Живое сечение не менее 70% для эффективной работы системы.
- Металл нормативной толщины (от 1,5 мм), а не тонкая "фольга".
- Порошковая покраска в любой цвет RAL.
- 24 месяца гарантии на корпус и крепления.
- Полный пакет документов — работаем с НДС и без, заключаем договор, предоставляем сертификаты соответствия.
