Изготовление вентиляционных решёток (перфорированных и щелевых)

Мы занимаемся изготовлением вентиляционных решеток любых типов: перфорированные (с круглыми или фигурными отверстиями), щелевые (жалюзийные), а также комбинированные. Эти изделия нужны для приточной и вытяжной вентиляции в цехах, складах, офисах, жилых домах – они закрывают вентканалы, защищают от мусора, грызунов, регулируют поток воздуха. В нашем распоряжении – станки лазерной резки и гибки металла с ЧПУ, полуавтоматическая сварка, камера порошковой покраски. Поэтому мы можем сделать как единичную решетку по вашим размерам, так и серию из 100 штук. Работаем по чертежам, эскизам или по образцу (можно привезти старую решетку).

Какие вентиляционные решетки мы производим

Изготовление вентиляционных решеток начинается с выбора типа: перфорированная или щелевая. У каждого свои плюсы и области применения.

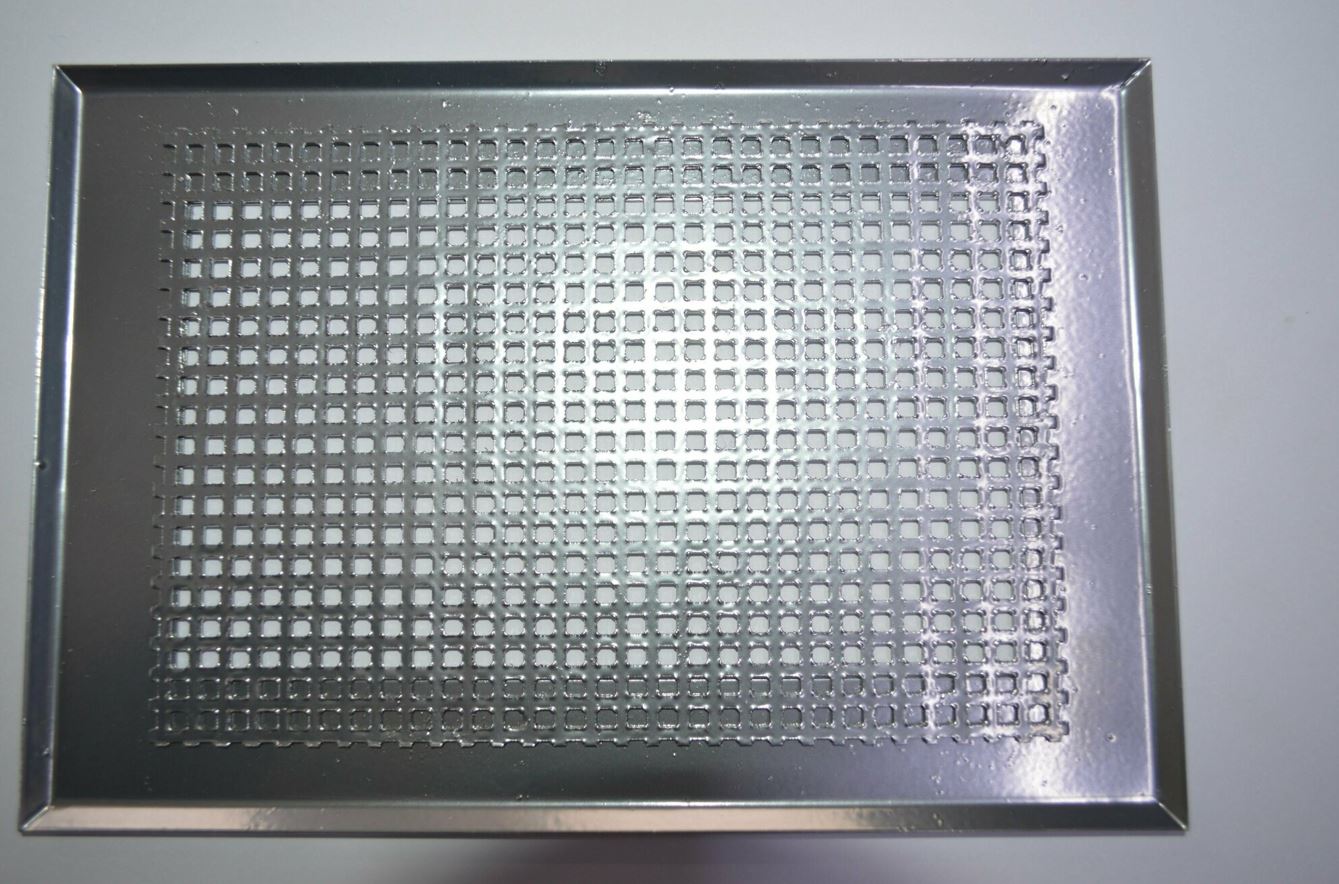

• Перфорированные решетки – это лист металла с множеством круглых, квадратных или шестигранных отверстий. Степень перфорации (отношение площади отверстий к общей площади) может варьироваться от 20% до 60%. Чем больше отверстий, тем меньше сопротивление воздушному потоку. Такие решетки часто ставят на приточные каналы в жилых домах и офисах, а также на шкафы с электроникой для охлаждения.

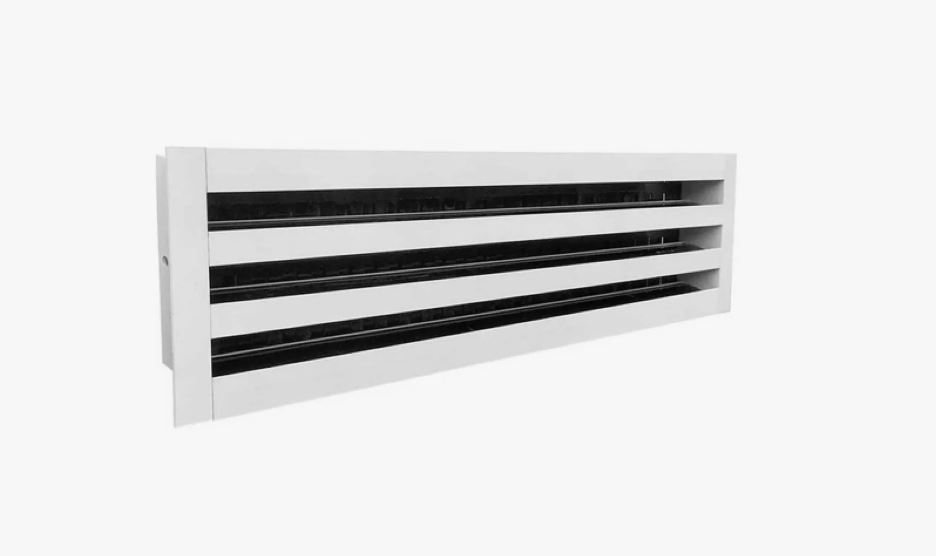

• Щелевые (жалюзийные) решетки – состоят из параллельных горизонтальных или вертикальных пластин (ламелей), зафиксированных в рамке. Ламели могут быть неподвижными или регулируемыми (поворотными). Щелевые решетки лучше защищают от прямых брызг воды и косого дождя, поэтому их ставят на фасадах зданий, в цехах с влажными процессами, а также в системах дымоудаления. Ширина щели и угол наклона ламели влияют на эффективность.
• Комбинированные решетки – например, перфорированное поле в центре и щелевые ламели по краям, или наоборот. Встречаются редко, но мы можем сделать под вашу задачу.

Материалы и стандарты

При изготовлении вентиляционных решеток мы используем:

• Сталь 08пс или Ст3 (0.8-2.0 мм) – для внутренних работ, с последующей порошковой покраской.
• Нержавеющую сталь 12Х18Н10Т (AISI 304) – для агрессивных сред, пищевых производств, фасадов.
• Алюминий – для лёгких и коррозионно-стойких решеток (часто для декоративных целей).
• По требованию можем оцинковать черную сталь горячим способом по ГОСТ 9.307-89.

Геометрические параметры щелевых решеток рекомендуется сверять с ГОСТ 17179-89 (Решетки вентиляционные. Общие технические условия). В нём прописаны типоразмеры, но мы можем отступать – делаем по вашим размерам. Главное, чтобы решетка соответствовала проёму вентиляционного канала.

Изготовление перфорированных решеток

Самый точный и быстрый способ – лазерная резка. Мы загружаем чертеж в программу, и лазерный станок с ЧПУ прожигает отверстия заданного диаметра и шага на листе металла. При этом кромки отверстий получаются ровными, без заусенцев, что важно для безопасности (нельзя пораниться). После перфорации лист режется по внешнему контуру. Если решетка должна быть с рамкой (бортиком), то гнём края на листогибе. Допустимый диаметр отверстий – от 1 мм до 20 мм, толщина материала до 4 мм.

Изготовление щелевых решеток

Здесь больше сварных и сборочных операций. Сначала лазером вырезаются рамка и ламели (отдельные полосы). Затем ламели вставляются в пазы рамки или привариваются с определённым шагом. Если нужны подвижные ламели – в торцах ламелей сверлятся отверстия, и они садятся на ось (пруток 4-6 мм). Угол поворота фиксируется ограничителями. Мы также можем сделать ламели с V-образным профилем для лучшего направления потока.

Финишные операции

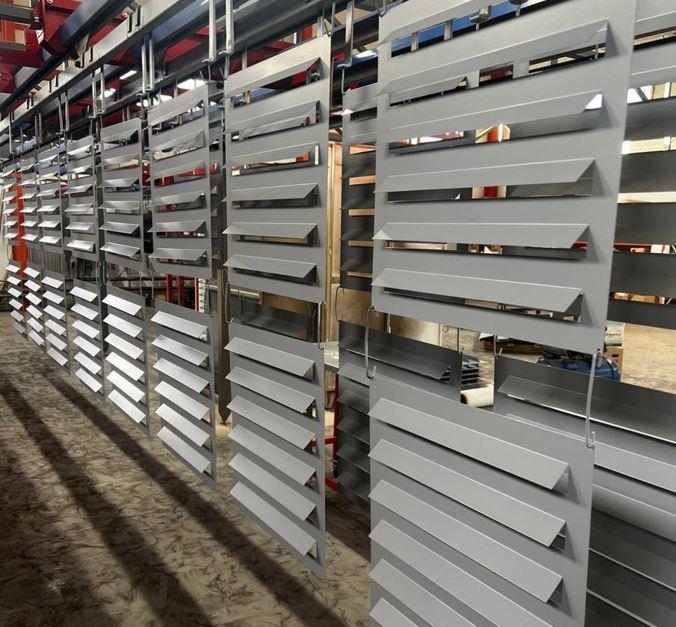

Готовая решетка (и перфорированная, и щелевая) проходит шлифовку, затем – порошковую покраску. Чаще всего выбирают белый RAL 9016, серый RAL 7035 или чёрный RAL 9005. Покрытие наносится по ГОСТ 9.032-74, толщина 60-90 мкм. Для наружных решеток применяем повышенную стойкость к УФ и солевому туману.

Примеры наших работ

• 50 штук перфорированных решеток размером 300×300 мм, сталь 1 мм, отверстия ∅5 мм шаг 8 мм, покраска белая – для офисного центра.
• Вентиляционная решетка щелевая 600×400 мм, рамка из стали 2 мм, ламели из 1.5 мм с шагом 25 мм, угол наклона фиксированный 30°, покраска серая – для склада.
• Круглая решетка диаметром 200 мм под канальный вентилятор, перфорация 6 мм, из нержавейки AISI 304 – для химической лаборатории.
• Регулируемая решетка 500×250 мм с поворотными ламелями, ручка-тросик для управления сбоку – для цеха покраски.

Почему заказывают вентиляционные решетки у нас

Готовые решетки из магазина часто не подходят по размеру – или чуть больше, или чуть меньше проёма. Или толщина металла слишком мала, они гнутся от руки. Мы предлагаем изготовление вентиляционных решеток точно под ваш проём (плюс можно сделать монтажные ушки для саморезов). Плюсы:

• Любые размеры (от 100×100 мм до 1500×1500 мм).
• Любая форма: квадратная, прямоугольная, круглая, треугольная, под заказ.
• Выбор типа: перфорированная (разные рисунки отверстий) или щелевая.
• Регулируемые ламели по желанию.
• Порошковая покраска в любой цвет.
• Изготовление от 1 штуки.

Как заказать вентиляционные решётки в Екатеринбурге

Чтобы мы приступили к изготовлению вентиляционных решеток, пришлите нам размеры проёма (ширина и высота), желаемый тип (перфорированная или щелевая), толщину металла, цвет покраски. Если есть чертёж – скиньте на ватсап или привезите в цех по адресу г. Екатеринбург ул. Адмирала Ушакова 35. Можно также показать фото существующей решетки, которую нужно заменить. За точным расчётом стоимости обращайтесь по телефону 7 (800) 500-49-62 . Работаем с НДС и без НДС, доставляем по городу или отправляем ТК. Звоните – ответим на любые вопросы по вентиляционным решеткам.
