Изготовление защитных экранов для сверлильных станков на заказ
Изготовление защитных экранов и ограждений для сверлильных станков из поликарбоната и металла. Защита от стружки и СОЖ, соответствие нормам охраны труда. Доставка по РФ.
Производство защитных экранов для сверлильного оборудования
Мы специализируемся на проектировании и изготовлении защитных экранов, кожухов и ограждений для сверлильных, радиально-сверлильных и многошпиндельных станков. Эти элементы критически важны для обеспечения безопасности операторов, защиты от разлетающейся стружки, брызг смазочно-охлаждающей жидкости (СОЖ) и соответствия строгим нормам охраны труда. Если вам требуется другая оснастка или модернизация оборудования, изучите наш Каталог, где представлены детали для машиностроения и другие изделия для промышленной безопасности.
Преимущества защитных экранов от УралЦех
Использование сертифицированных защитных конструкций собственного производства дает ряд важных преимуществ для вашего предприятия:
- Полное соответствие нормам охраны труда: наши экраны разработаны с учетом требований ГОСТ 12.2.003-91 и других стандартов безопасности производственного оборудования.
- Высокая ударопрочность: применение монолитного поликарбоната или армированных металлических сеток гарантирует надежную защиту даже при разрушении сверла или выбросе крупной стружки.
- Отличная обзорность: прозрачные экраны из поликарбоната обеспечивают оператору четкий контроль над зоной резания без искажений, не снижая производительности труда.
- Герметичность и защита от СОЖ: конструкция экранов предусматривает уплотнители, предотвращающие разбрызгивание жидкостей на пол и одежду оператора.
Виды производимых защитных экранов
В зависимости от модели станка и специфики технологического процесса, мы изготавливаем следующие модификации:
- Прозрачные экраны из монолитного поликарбоната: наиболее популярное решение. Легкие, небьющиеся, с высокой светопропускной способностью. Идеальны для вертикально-сверлильных станков.

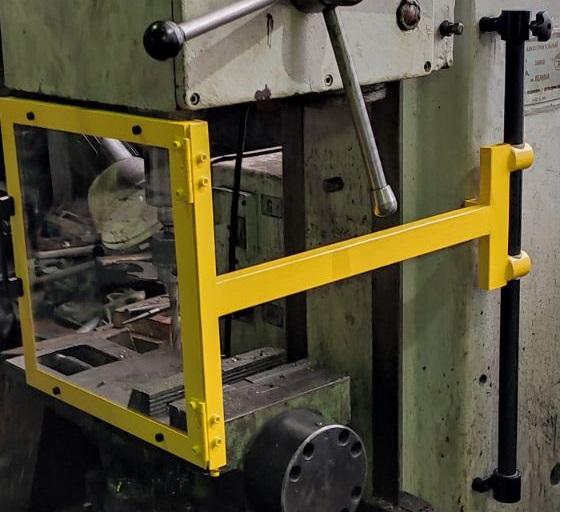

- Металлические ограждения с сеткой: усиленные конструкции для тяжелых радиально-сверлильных станков, где требуется максимальная прочность и хорошая вентиляция зоны резания.
- Подвижные и откидные экраны: оснащены удобными шарнирами или направляющими, что позволяет оператору легко отводить защиту в сторону для смены инструмента или установки заготовки, не снимая экран полностью.
- Полные защитные кожухи (кабины): комплексные решения для автоматизированных или многошпиндельных сверлильных центров, полностью изолирующие зону обработки от оператора.
Этапы изготовления защитных конструкций
Производство экранов требует точного соблюдения размеров и применения качественных материалов:
Замеры и 3D-моделирование
Мы работаем по габаритным чертежам станка или осуществляем выезд специалиста для снятия точных размеров, учитывая кинематику движения шпинделя и зоны вылета стружки.
Раскрой и обработка материалов
Листы поликарбоната или металла раскраиваются на высокоточном оборудовании. Кромки поликарбоната тщательно обрабатываются для предотвращения сколов и травм.
Сборка каркаса и монтаж
Экраны собираются на алюминиевых или стальных профилях с использованием надежных крепежных элементов. Устанавливаются уплотнительные резиновые профили и, при необходимости, системы местного освещения.
Технические характеристики защитных экранов
Параметры адаптируются под конкретную модель станка. Ниже приведены стандартные значения.
| Параметр | Значение / Варианты |
|---|---|
| Основной материал | Монолитный поликарбонат, сталь с сеткой, алюминиевый профиль |
| Толщина поликарбоната | 4 мм, 6 мм или 8 мм (в зависимости от класса опасности) |
| Тип крепления | Стационарное (болты), откидное (петли), раздвижное (направляющие) |
| Дополнительные опции | Уплотнители от СОЖ, встроенная LED-подсветка, блокировочные микровыключатели |
Почему промышленные предприятия выбирают УралЦех
- Экспертиза в промышленной безопасности: мы знаем все требования инспекторов по охране труда и проектируем экраны, которые гарантированно проходят любые проверки.
- Индивидуальный подход: изготавливаем защиту как для новых импортных станков, так и для модернизации парка советского оборудования (2Н135, 2Г125 и др.).
- Быстрое изготовление: собственный парк оборудования позволяет производить экраны в кратчайшие сроки, минимизируя простой вашего оборудования.
- Комплексная поставка: можем оснастить экраны концевыми выключателями, которые блокируют запуск шпинделя при открытом ограждении.
Свяжитесь с нами для расчета стоимости
Укажите модель вашего сверлильного станка, желаемый материал экрана и особые требования (например, защита от СОЖ). Мы подготовим коммерческое предложение с 3D-эскизом конструкции.
Email: komm@uralceh.ru
Телефон: +7 (800) 500-49-62, +7 (343) 343-77-01
Ответы на вопросы
Оптимальным материалом является монолитный поликарбонат толщиной 4–6 мм. Он в 200 раз прочнее стекла, не дает острых осколков при ударе, выдерживает попадание горячей стружки и обеспечивает отличную видимость рабочей зоны.
Да, все наши конструкции разрабатываются в строгом соответствии с ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности», что подтверждается паспортом изделия.
Да, мы часто оснащаем экраны удобными шарнирными петлями или линейными направляющими. Это позволяет оператору легко отодвигать защиту для установки заготовки или смены сверла, не демонтируя конструкцию полностью.
Да, при заказе мы можем укомплектовать экран специальными резиновыми или силиконовыми уплотнителями по периметру, а также нижним поддоном или желобом для сбора и отвода жидкости, что сохраняет чистоту на рабочем месте.
Да, мы можем установить концевые выключатели (микровыключатели), которые физически блокируют запуск шпинделя станка, если защитный экран открыт или снят. Это высший уровень безопасности, требуемый на многих современных производствах.
Абсолютно. Мы специализируемся на изготовлении защиты по индивидуальным размерам. Мы можем спроектировать и изготовить крепления, которые позволят установить современный безопасный экран на станок любого года выпуска без сверления новых отверстий в станине.
Мы используем хомутовые крепления, болтовые соединения к существующим технологическим отверстиям или специальные адаптеры. Мы избегаем сварки непосредственно на корпусе станка, чтобы не нарушить его конструкцию и гарантию (если она есть).
Да, на каркас экрана можно закрепить герметичные светодиодные (LED) светильники, которые будут освещать зону сверления, не создавая бликов на прозрачном поликарбонате.
Стандартные модели для популярных станков изготавливаются за 5–7 рабочих дней. Индивидуальные проекты со сложной кинематикой или встроенной электроникой производятся за 10–14 рабочих дней.
Для расчета нам потребуются: модель и год выпуска станка (или его габаритный чертеж зоны обработки), предпочтительный материал (поликарбонат или металл), необходимость защиты от СОЖ и желаемый тип открывания экрана.
