Зонт на трубу дымохода на заказ

Изготовление металлических зонтов (колпаков) на дымоходные трубы из оцинкованной стали, нержавейки. Круглые, квадратные, прямоугольные. Защита от дождя, снега, мусора. Любые размеры под вашу трубу.

Что такое зонт на трубу и зачем он нужен

Зонт (колпак, дымник) — это металлическая конструкция, которая устанавливается на оголовок дымоходной или вентиляционной трубы. Геометрически можем изготовить квадратный или прямоугольный зонт на трубу. Его задача — не допустить попадания атмосферных осадков внутрь трубы. Вода в дымоходе — это плохо: она смешивается с сажей, образует агрессивный конденсат, который разрушает кирпичную кладку изнутри, а зимой замерзает и разрывает стенки трубы.

Зонт не усиливает тягу (для этого нужен дефлектор), но защищает устье трубы от:

• Дождя и снега — вода не попадает внутрь.

• Мусора, листьев, пуха — не забивает трубу.

• Птиц — не вьют гнёзда в дымоходе.

• Обратной тяги при сильном ветре — колпак частично рассекает поток.

Конструкция зонта зависит от формы трубы и требований к внешнему виду. Мы делаем:

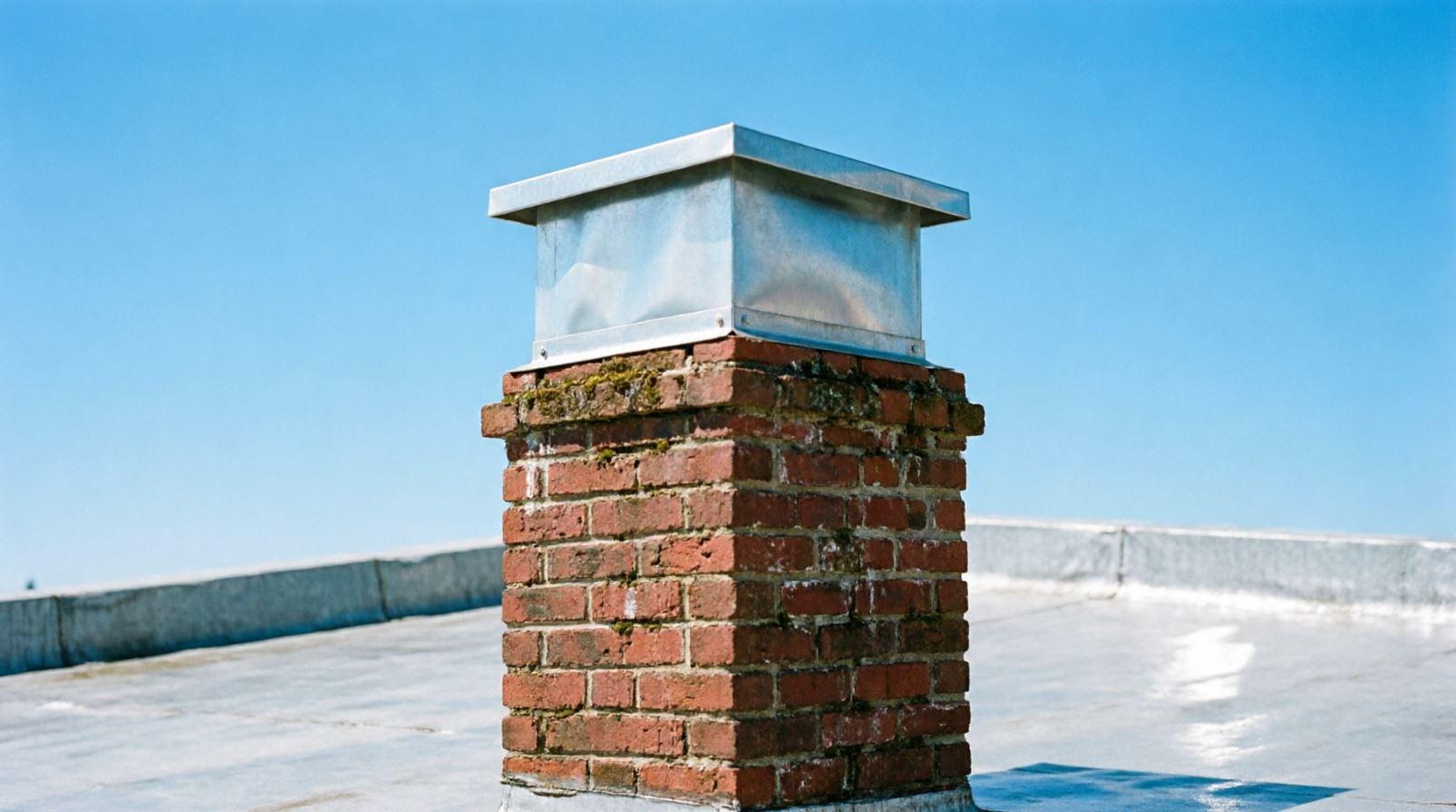

<Плоские колпаки

Cамый простой вариант. Лист металла с отбортованными краями, крепится на шпильках или хомутах. Подходит для временных решений или технических труб, где внешний вид не важен.

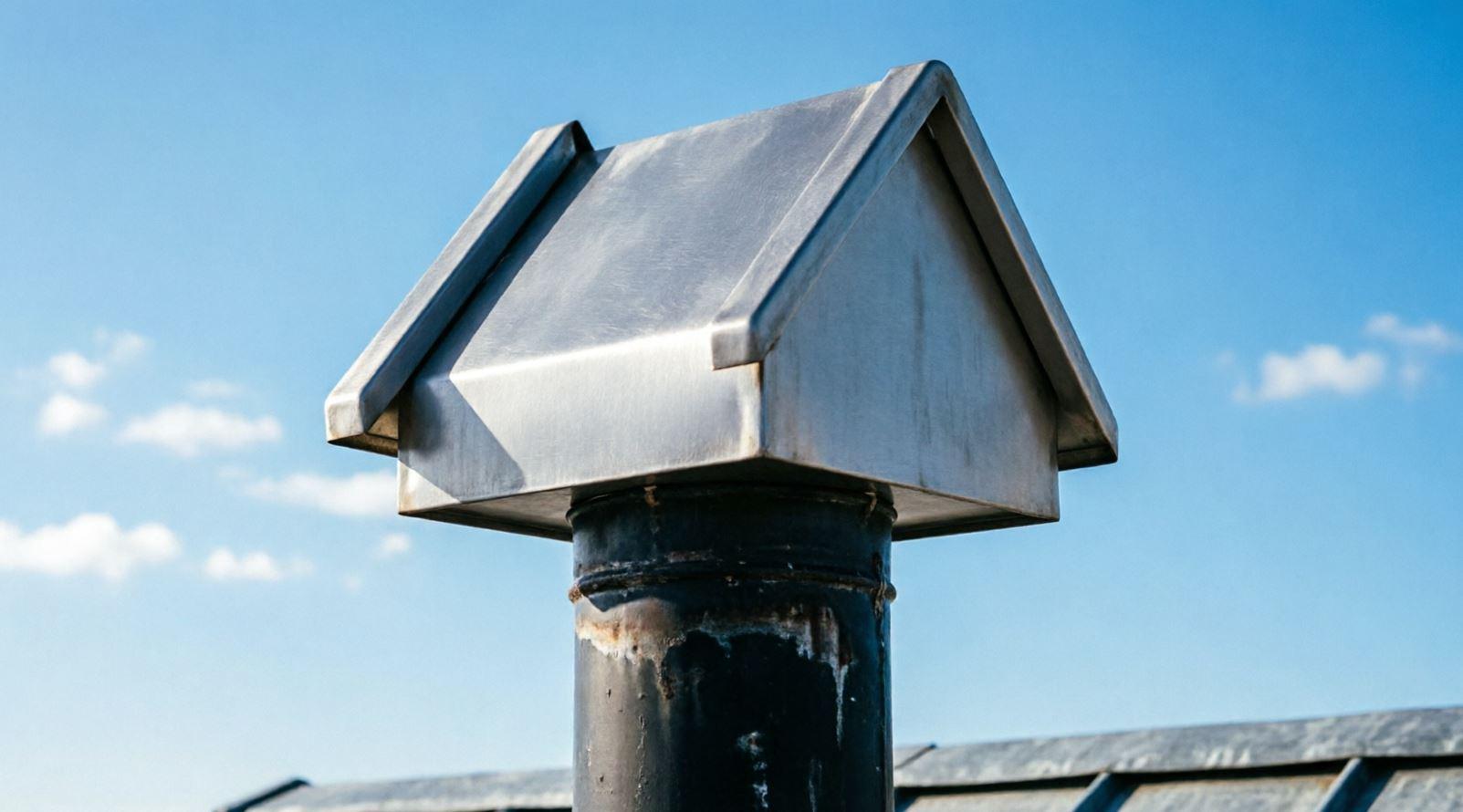

Двускатные зонты (коньковые)

Классическая конструкция с двумя скатами. Хорошо отводят воду, выглядят аккуратно. Часто ставятся на кирпичные дымоходы печей и каминов.

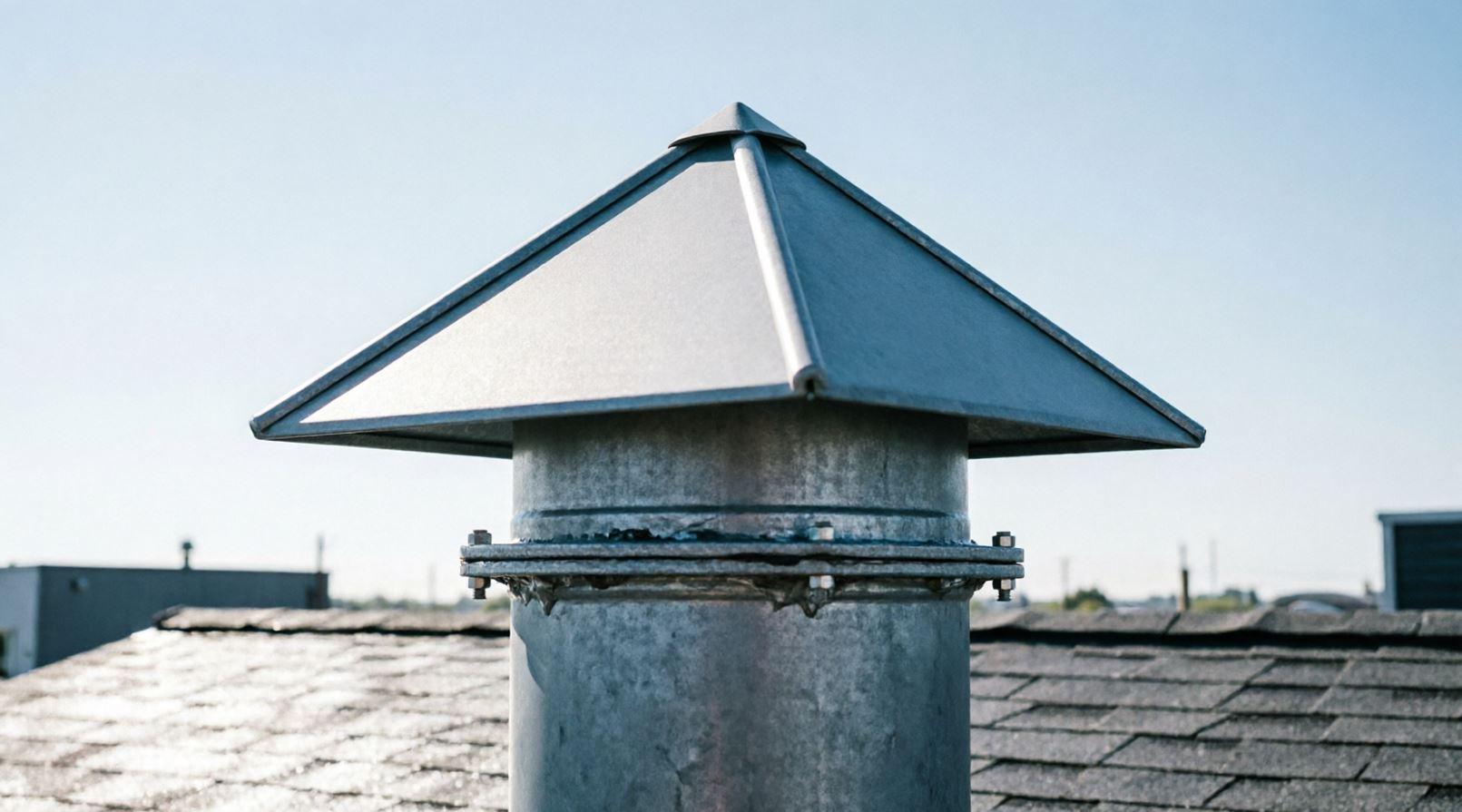

Четырёхскатные зонты (пирамидальные)

Устанавливаются на квадратные или прямоугольные трубы. Четыре треугольных ската сходятся в верхней точке. Выглядят эстетично, хорошо работают на высоких трубах.

Зонты с флюгаркой

Декоративные колпаки с фигурными элементами (завитки, кованые детали). Ставятся на лицевые фасады, где важен внешний вид.

Зонты с искрогасителем

Сетка из нержавейки под колпаком, которая задерживает вылетающие искры. Обязательны для дымоходов бань, печей на дровах, если рядом горючие материалы (деревянная кровля, сухая трава).

Технические требования к зонтам на дымоход

Если труба кирпичная, зонт должен перекрывать её сечением не менее чем на 100 мм в каждую сторону — иначе вода будет затекать под колпак при косом дожде. Для круглых труб диаметр зонта принимается равным 1,5–2 диаметрам трубы.

Основные требования к конструкции

• Высота установки зонта — не менее 150–200 мм от среза трубы. Если поставить ниже — дым будет идти в стороны, а не вверх, особенно при слабой тяге.

• Толщина металла — не менее 0,8 мм для оцинковки, не менее 1,0 мм для нержавейки. Тоньше — колпак деформируется от ветра, начинает греметь и быстро ржавеет.

• Крепление — для кирпичных труб используются шпильки, закладываемые в швы кладки, или хомуты, обхватывающие трубу. Крепление должно выдерживать порывы ветра до 30 м/с без срыва зонта.

• Отбортовка краёв — все края зонта должны быть загнуты на 10–15 мм. Это придаёт жёсткость и исключает острые кромки, о которые можно порезаться при монтаже.

• Расстояние от трубы до колпака — для дымоходов печей и каминов не менее 200 мм, чтобы колпак не перегревался. Для газовых котлов достаточно 150 мм.

Как мы делаем зонты на дымоход: этапы производства

Процесс начинается с замера трубы. Нужны: форма сечения (круг, квадрат, прямоугольник), размеры, высота оголовка над кровлей, расстояние до ближайших препятствий (дерево, соседний дом). Дальше работа идёт по схеме:

Проектирование развёртки

Инженер рассчитывает размеры колпака: длину скатов, ширину отбортовки, высоту стоек. Для двускатного зонта на квадратную трубу 380×380 мм, например, размер колпака будет 580×580 мм (по 100 мм запаса с каждой стороны), высота ската — 200 мм, высота стоек — 200 мм. Все размеры закладываются в развёртку.

Лазерная резка заготовок

На волоконном лазере вырезаются скаты, стойки, отбортовки, кронштейны крепления. Лазер прожигает отверстия под болты, заклёпки, места для гиба. Точность резки — ±0,1 мм, поэтому детали собираются без щелей.

Гибка на гидравлическом листогибе

Скаты гнутся под нужным углом (обычно 45° или 60°), отбортовки загибаются по периметру.

Сборка и клёпка

Согнутые детали собираются в кондукторе. Скаты соединяются со стойками вытяжными заклёпками из алюминия или нержавейки. Стыки промазываются термостойким герметиком (если зонт для дымохода с высокой температурой). Крепёжные элементы (шпильки, хомуты) привариваются точечной сваркой или приклёпываются.

Порошковая покраска по палитре RAL

Стальные зонты покрываются полимерной краской. Стандартные цвета — RAL 8017 (шоколад) под кровлю, RAL 7024 (графит), RAL 3005 (вино-красный). Оцинкованные зонты обычно не красят — цинк защищает металл 20–30 лет. Нержавейка тоже не требует покраски.

Какие материалы используем

Материал зависит от температуры дымовых газов и условий эксплуатации:

• Оцинкованная сталь 08пс (0,8–1,2 мм) — для дымоходов газовых котлов, вентиляционных труб. Температура газов не выше 200°C. Дёшево, долговечно.

• Нержавеющая сталь AISI 430 (0,8–1,0 мм) — для дымоходов печей, каминов, бань. Выдерживает нагрев до 450°C, не ржавеет от конденсата.

• Нержавеющая сталь AISI 304 (1,0–1,5 мм) — для дымоходов с агрессивным конденсатом (твердотопливные котлы, печи на угле). Более стойкая к коррозии, чем AISI 430.

• Сталь Ст3 с порошковой покраской — для декоративных зонтов с флюгарками, где важна внешняя эстетика.

• Медь (0,6–0,8 мм) — для эксклюзивных зонтов на медных кровлях. Со временем покрывается патиной, выглядит благородно.

Примеры конструкции зонтов, которые мы можем изготовить

• Зонт двускатный на кирпичную трубу 380×380 мм. Оцинковка 1,0 мм, высота стоек 200 мм. Установлен на дымоход банной печи.

• Зонт четырёхскатный на трубу 500×500 мм. Нержавейка AISI 430, 1,0 мм. Высота оголовка 2,5 м над кровлей.

• Зонт с искрогасителем на дымоход котельной. Труба 400×400 мм, оцинковка 1,2 мм, сетка из нержавейки с ячейкой 5 мм.

• Декоративные зонты с флюгаркой для печей. Сталь 1,0 мм, порошковая покраска RAL 8017, кованые элементы.

• Зонт плоский на вентиляционную трубу. Оцинковка 0,8 мм, крепление на шпильках.

Почему заказывают изготовление зонтов у нас

Готовые зонты из строительных магазинов часто не подходят: либо размер не тот, либо металл тонкий (0,5 мм — гнётся рукой), либо крепление слабое. У нас вы получаете зонт под вашу трубу. Плюсы:

• Индивидуальные размеры под форму и сечение вашей трубы.

• Металл нормальной толщины (от 0,8 мм), а не фольга.

• Точная лазерная резка и гибка — никаких щелей и перекосов при сборке.

• Быстрое производство — от 2 рабочих дней для стандартных конструкций.

• Гарантия 12 месяцев на корпус и крепления.

• Работаем с НДС и без НДС, заключаем договор, предоставляем закрывающие документы.

Как заказать зонт на трубу в Екатеринбурге

Приезжайте к нам в цех по адресу г. Екатеринбург, ул. Адмирала Ушакова, 35.
