Зонт на вентиляционную трубу на заказ

Изготовление металлических зонтов (колпаков) на вентиляционные трубы из оцинкованной стали, нержавейки. Квадратные, прямоугольные. Защита от дождя, снега, мусора, птиц. Любые размеры под вашу трубу.

Что такое зонт на вентиляционную трубу и зачем он нужен

Зонт на вентиляционную трубу — это защитная конструкция, которая устанавливается на выходе вытяжной или приточной вентиляции на кровле. Его задача — не допустить попадания атмосферных осадков, мусора, листьев и птиц внутрь воздуховода. Вода в вентиляции — это плохо: она скапливается в нижних точках, вызывает коррозию воздуховодов, зимой замерзает и разрывает соединения, а летом становится средой для плесени и грибка.

Зонт на вентиляцию не усиливает тягу (для этого нужен дефлектор), но защищает систему от:

• Дождя и снега — вода не попадает в воздуховод.

• Мусора, листьев, тополиного пуха — не забивает канал.

• Птиц — не вьют гнёзда в вентканале, не падают внутрь.

• Мелких грызунов — не проникают в систему.

• Обратной тяги при сильном ветре — колпак частично рассекает поток.

Виды зонтов на вентиляцию, которые мы изготавливаем

Конструкция зонта зависит от формы трубы, диаметра и требований к защите. Мы делаем:

Плоские колпаки

Cамый простой вариант. Лист металла с отбортованными краями, крепится на шпильках или хомутах. Подходит для временных решений или технических вентканалов, где внешний вид не важен.

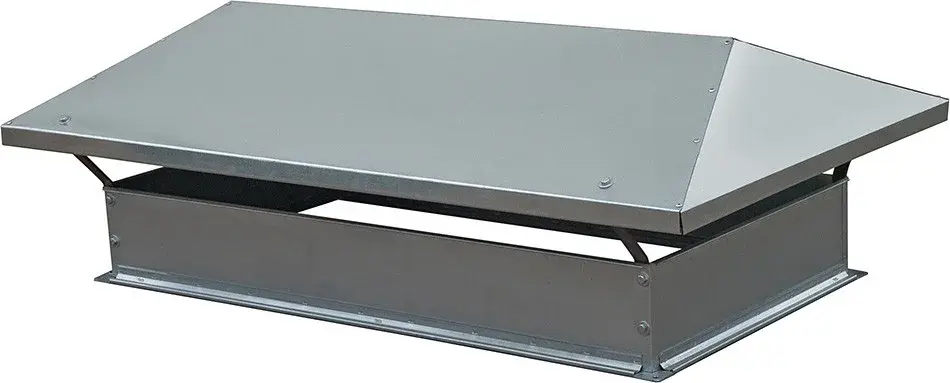

Двускатные зонты (коньковые)

Классическая конструкция с двумя скатами. Хорошо отводят воду, выглядят аккуратно. Часто ставятся на прямоугольные вентканалы.

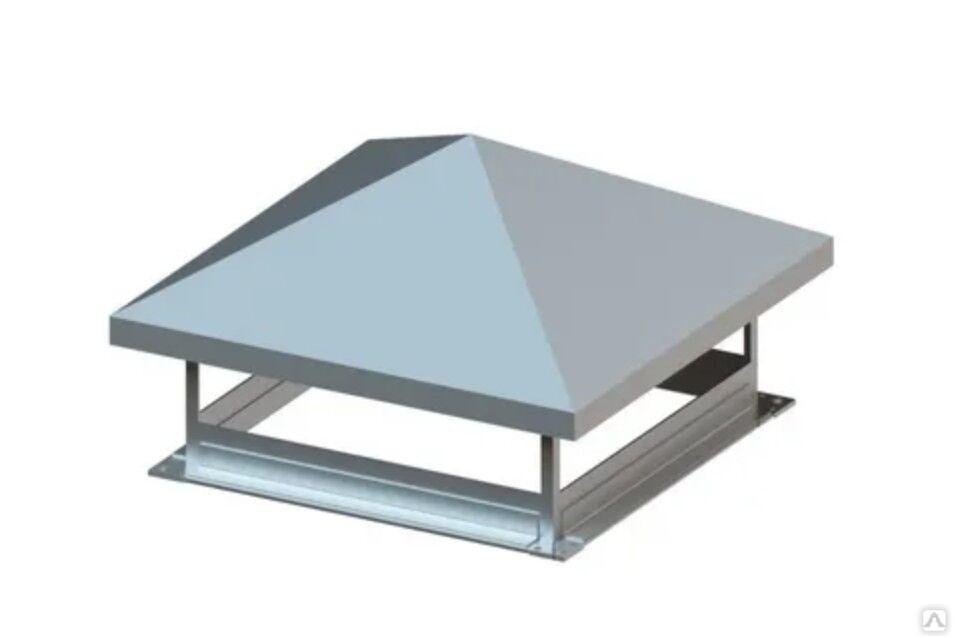

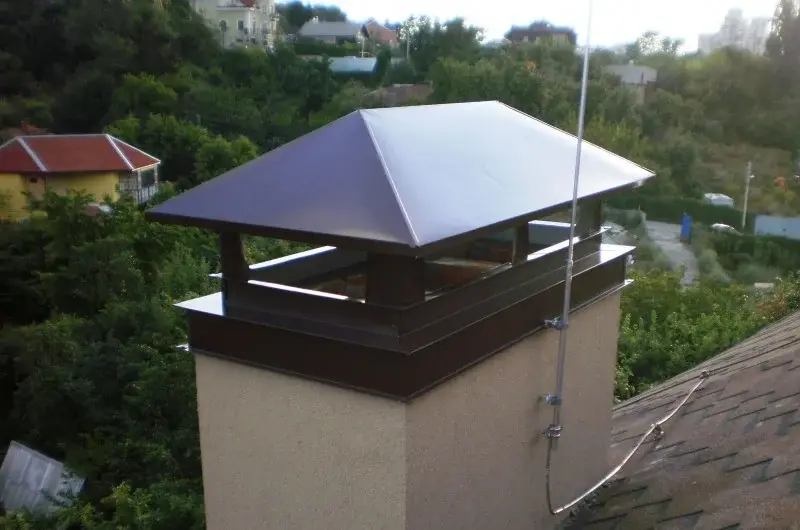

Четырёхскатные зонты (пирамидальные)

Устанавливаются на квадратные или прямоугольные трубы. Четыре треугольных ската сходятся в верхней точке. Выглядят эстетично, хорошо работают на высоких трубах.

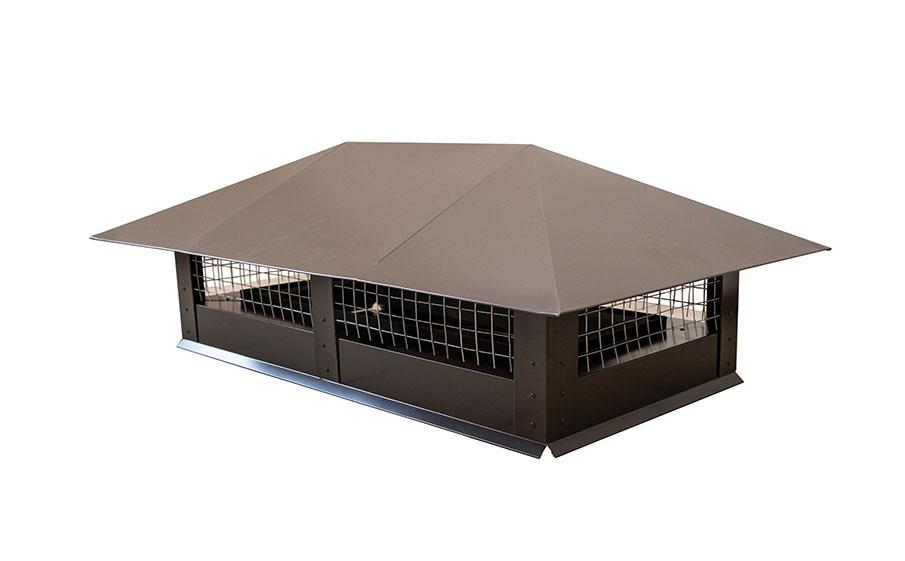

Зонты с сеткой от птиц

Под колпаком устанавливается сетка из оцинковки или нержавейки с ячейкой 20–50 мм. Защищает от птиц и крупного мусора, но не снижает пропускную способность вентиляции.

Зонты с дефлектором

Комбинированная конструкция, где колпак работает вместе с диффузором для усиления тяги. Используются в системах с естественной вентиляцией.

Технические требования к зонтам на вентиляцию по ГОСТ

Если зонт устанавливается на кровле здания, он должен соответствовать требованиям ГОСТ 21.602-2016 (Отопление, вентиляция и кондиционирование) и СП 60.13330.2020. Для промышленных систем дополнительно применяются:

• ГОСТ 15150-69 — исполнение по климатическим условиям (У, УХЛ, Т). От этого зависит выбор материала и покрытия.

• ГОСТ 24700-99 — для прямоугольных воздуховодов и зонтов систем вентиляции.

• СанПиН 2.1.3684-21 — требования к вентиляции в жилых и общественных зданиях. Сетка от птиц обязательна для приточных систем.

Основные технические требования

• Корпус зонта должен выдерживать ветровую нагрузку до III снегового района (давление до 480 Па) без остаточных деформаций.

• Толщина металла — не менее 0,8 мм для оцинкованной стали, не менее 1,0 мм для нержавейки. Тоньше — колпак деформируется от ветра, начинает греметь и быстро ржавеет.

• Соединения — фальцевые, на заклёпках или точечной сварке. Сплошная сварка не применяется, так как коробит тонкий металл.

• Зонт должен перекрывать сечение трубы не менее чем на 100 мм в каждую сторону — иначе вода будет затекать под колпак при косом дожде.

• Высота установки зонта — не менее 150–200 мм от среза трубы. Если поставить ниже — влага будет скапливаться под колпаком.

• Все отверстия под крепление к трубе или фланцу прожигаются точно по размерам — иначе монтаж на крыше превращается в мучение.

Как мы делаем зонты на вентиляцию: этапы производства

Процесс начинается с замера выходного сечения трубы или воздуховода. Если есть чертёж — ещё лучше. Дальше работа идёт по следующей схеме:

Проектирование и развёртка

Инженер рассчитывает размеры колпака в зависимости от диаметра или сечения трубы. Для прямоугольного зонта 400×300 мм размер колпака будет 600×500 мм (по 100 мм запаса с каждой стороны). Все размеры закладываются в 3D-модель, из которой получается развёртка.

Лазерная резка заготовок

На волоконном лазере с ЧПУ вырезаются все элементы: скаты, стойки, отбортовки, кронштейны крепления, фланцы. Лазер прожигает отверстия под заклёпки, болты, места для фальцевых соединений. Точность резки — ±0,1 мм, поэтому детали потом сходятся без подгонки напильником.

Гибка на листогибочном прессе

Плоские заготовки гнутся в конусы, скаты, отбортовки.

Сборка и клёпка

Согнутые детали собираются в кондукторе. Скаты соединяются со стойками вытяжными заклёпками из алюминия или нержавеющей стали. Стыки промазываются герметиком (если требуется полная герметичность). Крепёжные элементы (шпильки, хомуты) привариваются точечной сваркой или приклёпываются. Если зонт с сеткой — сетка крепится по периметру на заклёпках.

Порошковая покраска по палитре RAL

Стальные зонты покрываются полимерной краской в камере. Стандартные цвета — RAL 8017 (шоколад) под кровлю, RAL 7024 (графит) или RAL 3005 (вино-красный). Оцинкованные зонты обычно красить не нужно — цинк сам по себе защищает металл 20–30 лет.

Какие материалы используем

Материал выбираем исходя из условий эксплуатации и требований к коррозионной стойкости:

• Оцинкованная сталь 08пс (0,8–1,2 мм) — самый частый вариант для вентиляционных зонтов. Дёшево, долговечно, не требует покраски.

• Нержавеющая сталь AISI 430 (0,8–1,0 мм) — для зонтов в агрессивных средах (химические производства, пищевые цеха с мойкой). Не ржавеет от конденсата.

• Нержавеющая сталь AISI 304 (1,0–1,5 мм) — для зонтов в условиях повышенной влажности или контакта с химическими веществами.

• Алюминий АМг (1,0–1,5 мм) — для лёгких зонтов на фасадах, где важна коррозионная стойкость без покрытия.

• Сталь Ст3 с порошковой покраской — для декоративных зонтов, где важна внешняя эстетика.

Почему заказывают изготовление зонтов у нас

Готовые зонты из строительных магазинов часто не подходят: либо размер не тот, либо металл тонкий (0,5 мм — гнётся рукой), либо крепление слабое. У нас вы получаете зонт под вашу трубу. Плюсы:

• Индивидуальные размеры под форму и сечение вашей трубы.

• Металл нормальной толщины (от 0,8 мм), а не фольга.

• Точная лазерная резка и гибка — никаких щелей и перекосов при сборке.

• Быстрое производство — от 2 рабочих дней для стандартных конструкций.

• Гарантия 12 месяцев на корпус и крепления.

• Работаем с НДС и без НДС, заключаем договор, предоставляем закрывающие документы.

Как заказать зонт на вентиляционную трубу в Екатеринбурге

Приезжайте к нам в цех по адресу г. Екатеринбург, ул. Адмирала Ушакова, 35.
