Изготовление звёздочек для цепей и ремней

Наш цех находится по адресу г. Екатеринбург ул. Адмирала Ушакова 35. Мы можем изготовить цепные звездочки любых типоразмеров, а также делаем звёздочки для ременных передач (поликлиновых, зубчатых ремней). Это востребованная услуга для ремонта и модернизации конвейеров, сельхозтехники, станков, транспортеров, автомобилей и спецтехники. В распоряжении – токарно-фрезерные станки с ЧПУ, зубофрезерный станок, лазерная резка, листогибы, участок полуавтоматической сварки, камера порошковой покраски. Поэтому мы можем изготовить как одну сложную звёздочку по вашему чертежу, так и партию в несколько десятков штук. Работаем по образцам, эскизам, фотографиям, или по изношенной детали – восстановим геометрию и профиль зуба.

Какие звёздочки мы производим

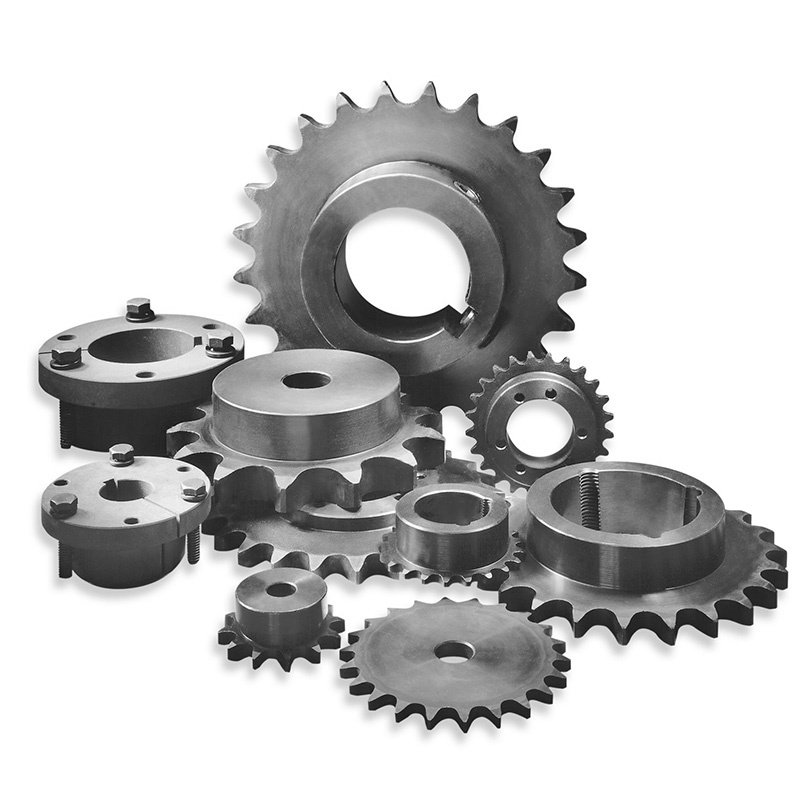

Изготовление звездочек для цепной передачи требует точного соблюдения шага зуба и профиля впадины. Неправильная звёздочка быстро износит цепь или будет проскакивать. Мы делаем следующие типы:

• Приводные звёздочки для роликовых и втулочных цепей (стандарт ISO 606, ГОСТ 13568-97). Шаг цепи от 8 до 50 мм (08B, 10A, 16A, 20B, 24A и т.д.). Количество зубьев – от 8 до 120. Профиль зуба – по ГОСТ 591-69 (для приводных роликовых цепей).

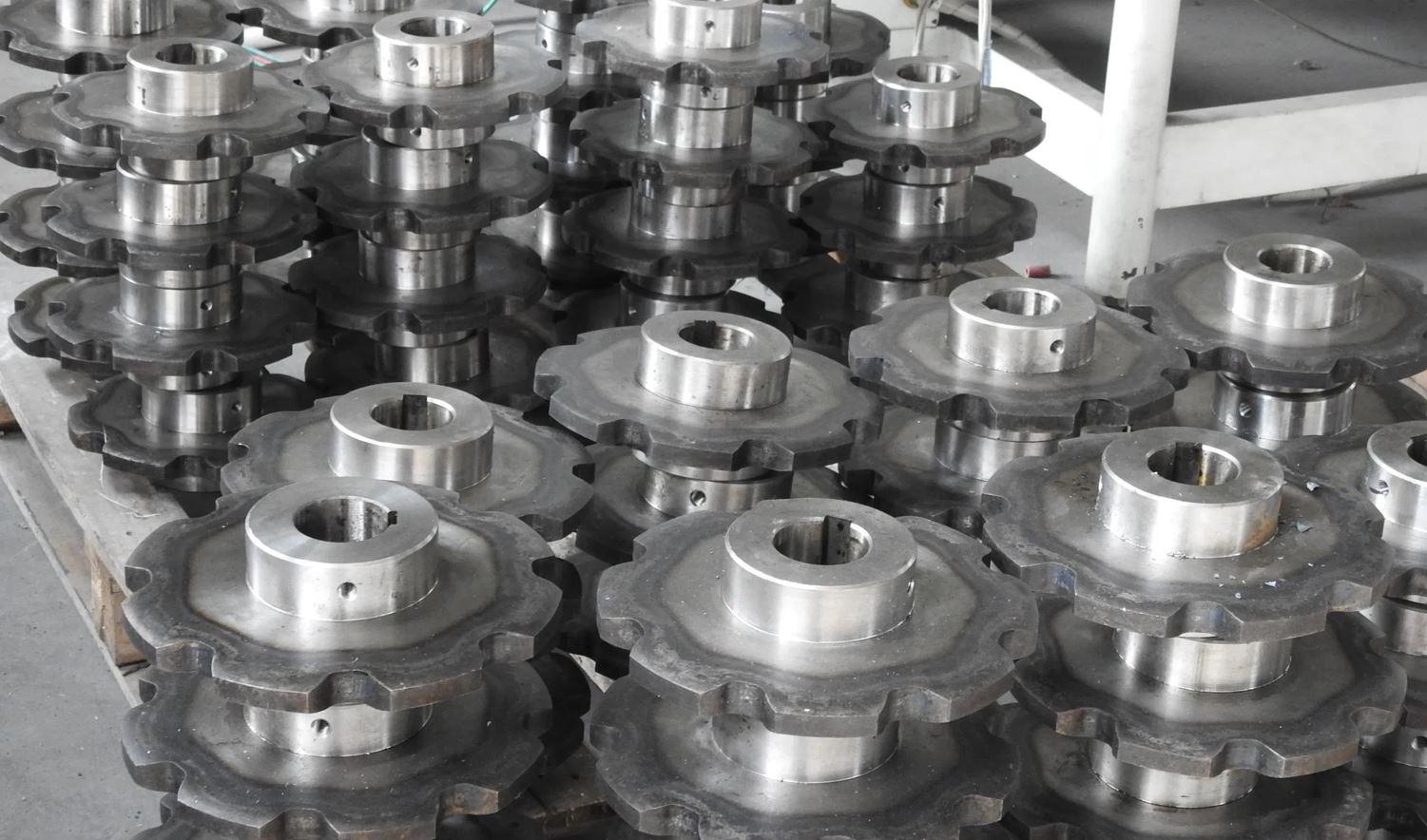

• Звёздочки для транспортерных (тяговых) цепей (с увеличенными радиусами впадин и толщиной зуба). Используются в элеваторах, скребковых конвейерах.
• Звёздочки для зубчатых ремней (синхронных) – с трапецеидальным профилем зуба (стандарт HTD, T, AT) или полукруглым (GT). Шаг от 2 до 14 мм. Требуют высокой точности – мы фрезеруем на 4-осевом станке с ЧПУ.
• Звёздочки для цепей из нержавейки (для пищевых и химических производств). Материал – сталь 12Х18Н10Т или AISI 304. Устойчивы к кислотам и мойке.
• Комбинированные звёздочки с двумя венцами для двух цепей или для цепи и ремня на одном валу.

Также мы делаем изготовление зубчатых колес звездочек шестеренок (это близкие по технологии детали – требуется зубофрезерование или зубошлифование, но звёздочка обычно для цепи, а шестерня для зацепления с другой шестерней; у нас можно заказать и то, и другое).

Материалы и термообработка

При изготовлении звездочек на заказ мы подбираем материал и термообработку в зависимости от нагрузки и ресурса:

• Сталь 45, 40Х – для стандартных приводов (твёрдость после улучшения 28-32 HRC, или закалка ТВЧ до 45-50 HRC на поверхность зуба).
• Сталь 20Х, 18ХГТ – с цементацией (насыщение углеродом) и последующей закалкой до 58-62 HRC. Самый износостойкий вариант для тяжёлых условий.
• Нержавейка 12Х18Н10Т – без термообработки (но можно азотировать для повышения твёрдости до 45 HRC).
• Чугун СЧ20 – для тихоходных, слабонагруженных передач (например, для ручных приводов).

Термообработку (закалку, цементацию) мы заказываем у партнёров, но контролируем твёрдость дюрометром на выходе. В документации указываем режимы, если нужно.

Как происходит изготовление звёздочек для цепной передачи

Процесс начинается с вашего запроса. Лучше всего привезти старую звёздочку или чертёж в наш цех по адресу г. Екатеринбург ул. Адмирала Ушакова 35.

Разработка параметров

Если есть только образец, мы обмеряем: наружный диаметр, шаг цепи (специальным шаблоном), диаметр ролика цепи, толщину зуба, посадочный диаметр. Если чертеж – проверяем соответствие ГОСТ. Затем создаём 3D-модель и программу для станка.

Заготовка (поковка или прокат)

Для звёздочек малого диаметра (до 200 мм) используем круглый прокат – отрезаем нужную длину. Для больших (от 250 мм) заказываем поковку, либо вырезаем лазером диск из листа (но лазер не даёт точного профиля зуба, только грубая заготовка). Затем на токарном станке с ЧПУ протачиваем посадочное отверстие, ступицу, фаски.

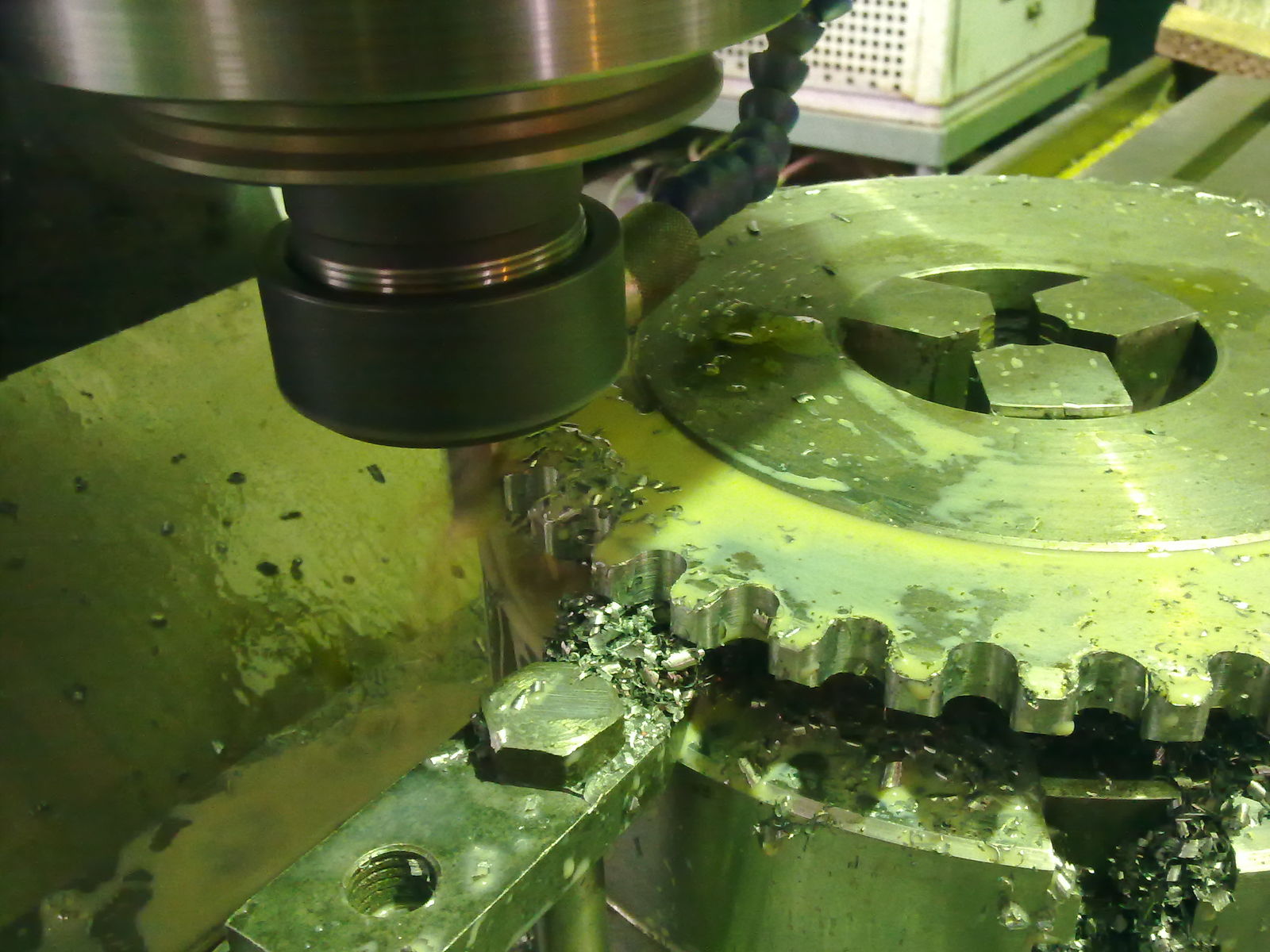

Зубофрезерование или фрезерование на ЧПУ

Самый ответственный этап. Для цепных звёздочек используем зубофрезерный станок с червячной фрезой – нарезаем зубья за один проход. Для мелких серий (1-2 штуки) можем фрезеровать на 4-осевом ЧПУ концевой фрезой. Для звёздочек под зубчатые ремни – только 4-осевое фрезерование с малыми подачами.

Термообработка и контроль

После нарезки зубьев деталь отправляем на закалку или цементацию. Затем шлифуем посадочное отверстие (если нужно h7 или H7). Контролируем биение зубчатого венца относительно отверстия – допуск не более 0,05 мм на 100 мм диаметра.

Покрытие (по желанию)

Если звёздочка работает в условиях коррозии (влажность, соль, улица), мы наносим порошковое покрытие. Но обычно рабочую поверхность зубьев не красят – оставляют металл. Красят только ступицу и нерабочие поверхности.

Примеры звёздочек, которые мы уже делали

• Приводная звездочка для цепи ПР-25.4-6000 (шаг дюймовый), z=19, посадочное отверстие 50 мм со шпоночным пазом, материал сталь 40Х, закалка ТВЧ. Использовалась на ленточном конвейере.
• Звёздочка для транспортерной цепи М224, z=12, наружный диаметр 210 мм, из стали 45 с цементацией – для элеватора зернотока.
• Комплект из 6 звёздочек для синхронного ремня HTD 5M, z=24, из алюминия (лёгкие) – для роботизированной руки.
• Звёздочка из нержавейки для цепи на фармацевтическом производстве (влага, кислые среды).

Как заказать приводные звёздочки в Екатеринбурге

Если вам нужно приводные звездочки изготовление (одну или несколько), приезжайте к нам в цех по адресу г. Екатеринбург ул. Адмирала Ушакова 35 с образцом старой звёздочки или чертежом. Если образца нет – сообщите шаг цепи, количество зубьев, диаметр посадочного отверстия, наличие шпоночного паза. Мы сориентируем по цене и срокам. Примерная цена одной звездочки из стали 45 диаметром 150 мм, z=19 – от 3500 рублей (без термообработки) и от 4500 рублей с закалкой. Работаем с юрлицами и физлицами. Доставка по Екатеринбургу, отправка ТК в регионы. Звоните – поможем с выбором и подготовкой техзадания.
