Ребра жесткости: зачем они нужны и на каких изделиях их применение обязательно
Подробный разбор назначения ребер жесткости в металлоизделиях. Почему они предотвращают деформацию, на каких конструкциях (контейнеры, емкости, ворота) они обязательны и как правильно их приваривать. Экспертный взгляд от УралЦех.
Ребро жесткости — это конструктивный элемент (выступ, профиль или отбортовка), предназначенный для увеличения прочности и устойчивости детали или конструкции к изгибу, кручению и вибрации без значительного увеличения её массы и расхода материала.
В металлообработке и производстве блок-модулей это не просто «дополнительная деталь», а инженерная необходимость. Попытка сэкономить на ребрах жесткости или пренебречь их расчетом всегда приводит к ускоренному износу, потере геометрии и, в конечном итоге, к разрушению изделия.
Физика процесса: как это работает
Принцип работы ребра жесткости легко понять на простом примере. Если взять лист бумаги и попытаться удержать его горизонтально за один край, он немедленно согнется под собственным весом. Но если загнуть его края вверх (создать П-образный профиль), лист выдержит гораздо большую нагрузку.В металле это описывается понятием момента инерции сечения. Добавление ребра (даже тонкой полосы металла, приваренной перпендикулярно плоскости) многократно увеличивает сопротивление материала изгибу, перераспределяя механические напряжения с плоскости листа на сам профиль ребра.
Основные функции ребер жесткости
- Предотвращение потери устойчивости (выпучивания). Тонкие металлические листы под нагрузкой стремятся выгнуться. Ребра удерживают плоскость в исходном состоянии.
- Снижение вибраций и резонанса. Ребра разбивают большие плоскости на меньшие сегменты, повышая собственную частоту колебаний конструкции и гася вибрации от работающего оборудования.
- Экономия материала и веса. Вместо того чтобы делать всю стенку из толстого (и дорогого) листа 6–8 мм, инженеры используют лист 2–3 мм, усиленный ребрами из уголка или швеллера. Прочность сохраняется, а вес и стоимость падают.
- Сохранение герметичности. В резервуарах и контейнерах деформация стенок приводит к разрыву сварных швов и уплотнителей. Жесткий каркас этого не допускает.
На каких изделиях ребра жесткости обязательны
Применение ребер диктуется условиями эксплуатации: ветровыми, динамическими нагрузками или внутренним давлением.| Тип изделия | Причина необходимости усиления | Типичное исполнение ребер |
|---|---|---|
| Морские контейнеры и блок-модули | Штабелирование (нагрузка сверху), динамические удары при транспортировке, вырезка проемов под окна/двери. | Гофрирование стенок, приварные швеллеры вокруг вырезанных проемов, угловые фитинги. |
| Металлические емкости и резервуары | Гидростатическое давление жидкости изнутри, вакуум при опорожнении, ветровая нагрузка снаружи. | Кольцевые пояса жесткости (из уголка или швеллера), приваренные снаружи или внутри цилиндра. |
| Промышленные ворота и двери | Ветровые нагрузки, собственный вес тяжелых створок, риск провисания на петлях. | Внутренний каркас из профильной трубы, диагональные раскосы (Z- или X-образные). |
| Станины и основания станков | Гашение вибраций от работающего оборудования, сохранение точности геометрии под нагрузкой. | Внутренние перегородки сложной формы (часто в литых конструкциях), наружные усилители. |
| Воздуховоды прямоугольного сечения | Избыточное или разреженное давление воздуха, вызывающее «хлопанье» и деформацию стенок. | Отбортовка кромок листа, поперечные бандажи из профиля. |
Способы создания ребер жесткости
В зависимости от технологии производства и требований к изделию, ребра формируют разными методами:1. Приварные элементы
Самый распространенный способ в металлоконструкциях. К основной плоскости привариваются профильные трубы, швеллеры, уголки или полосы. Требует тщательного контроля сварных швов, так как именно они часто становятся зонами концентрации напряжений.2. Отбортовка и гибка
Края листового металла загибаются под углом (обычно 90 градусов). Это создает ребро без дополнительных сварочных работ, экономя время и исключая термическую деформацию от сварки. Часто применяется в корпусах электрощитов и вентиляционных системах.3. Профилирование (вальцовка)

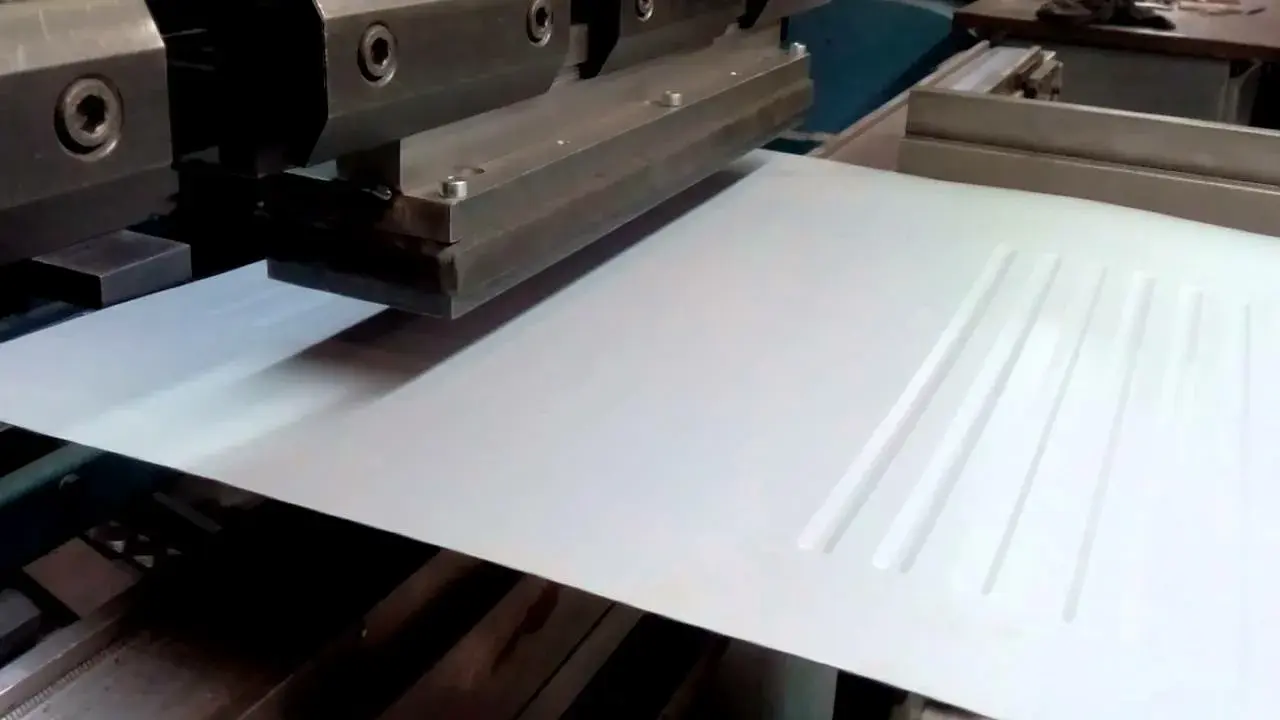

Создание ребер непосредственно в теле листа путем выдавливания или прокатки (как в гофролисте или профнастиле). Обеспечивает высокую жесткость при минимальном весе.Типичные ошибки при проектировании и монтаже ребер
- Недостаточное количество или шаг. Установка ребер «на глаз» без расчета приводит к тому, что лист все равно прогибается между ними.
- Деформация при сварке. Приварка длинных ребер сплошным швом без соблюдения очередности вызывает коробление основного листа. Опытные сварщики используют прерывистый шов или специальную последовательность наложения швов.
- Концентраторы напряжений. Резкое окончание ребра жесткости (без плавного схода на нет) создает точку, где при вибрации неизбежно пойдет трещина.
- Игнорирование коррозии в стыках. Щель между приваренным ребром и основной стенкой становится идеальным местом для скопления влаги и скрытой коррозии, если стык не проварен или не загерметизирован.
Подход УралЦех к усилению конструкций
При переоборудовании морских контейнеров или изготовлении нестандартных металлоконструкций мы не допускаем компромиссов в вопросах жесткости. Если по проекту требуется вырезать часть несущей стены, мы немедленно компенсируем потерю прочности ввариванием расчетного силового каркаса. Все сварочные работы проводятся с соблюдением технологий, минимизирующих термические деформации, а швы проходят обязательную антикоррозийную обработку.Контакты для связи:
Телефон: 8 (800) 500-49-62 (бесплатно по РФ), 8 (343) 343-77-01
Электронная почта: komm@uralceh.ru
Адрес производства: Свердловская обл., г. Екатеринбург, ул. Адмирала Ушакова, 35
Роман Ватолин, главный инженер УралЦех
Ответы на вопросы
Категорически нет. Ребра и гофрированные стенки являются частью несущей системы. Их удаление приведет к потере пространственной жесткости, деформации при штабелировании и разрушению конструкции.
Да, но незначительно. Инженерный расчет показывает, что добавление 10–15% массы в виде ребер позволяет использовать более тонкий основной лист, что в сумме дает облегчение конструкции на 20–30% при той же прочности.
Профнастил хорошо работает на изгиб в одном направлении, но не держит диагональные нагрузки. Без внутренних ребер жесткости (раскосов) из профильной трубы створка ворот теряет прямоугольную геометрию и заклинивает при открывании.
Шаг ребер рассчитывается индивидуально в зависимости от толщины стенки, высоты столба жидкости и марки стали. В среднем для стальных емкостей среднего давления шаг кольцевых ребер составляет от 0,5 до 1,5 метра.
Да, это распространенная практика ремонта. На прогибающиеся участки привариваются дополнительные профильные трубы или швеллеры. Однако важно сначала разгрузить конструкцию и выровнять её, прежде чем фиксировать ребрами.
Ребро жесткости работает в связке с плоским элементом (листом), поддерживая его и предотвращая выпучивание. Несущая балка принимает на себя основную нагрузку самостоятельно, передавая её на опоры.
Локальный нагрев металла при сварке вызывает его расширение, а при остывании – сжатие. Если варить длинный шов в одном направлении, напряжения накапливаются. Решение: использовать прерывистый шов или варить от центра к краям в шахматном порядке.
Да, если габариты плоскости велики. Даже толстый лист потеряет устойчивость при определенных нагрузках. Ребра в таких случаях могут выполняться в виде внутренних перегородок.
Идеальный вариант – обварка ребра сплошным герметичным швом с последующей зачисткой и покраской. Если шов прерывистый, необходимо тщательно промазывать стыки антикоррозийными мастиками, чтобы туда не попадала влага.
Да, в разборных конструкциях или там, где сварка невозможна (например, при ремонте некоторых алюминиевых сплавов или в условиях действующего производства). Однако сварное соединение всегда обеспечивает более высокую жесткость узла.
Металлические ребра, приваренные к внешней или внутренней стенке, являются «мостиками холода». При утеплении модулей это учитывается: пространство между ребрами плотно заполняется утеплителем, а иногда применяются терморазрывы.
Оптимальный выбор – профильная труба квадратного сечения (40×40 мм или 50×50 мм) с толщиной стенки 2 мм. Она легко варится, имеет высокий момент инерции и удобна для крепления петель и замков.
Да. Без них тонкие стенки воздуховода начнут вибрировать («гудеть») при работе вентилятора и могут схлопнуться при создании разрежения в системе.
Для простых бытовых задач можно использовать эмпирические правила или аналоги. Для ответственных конструкций (емкости под давлением, несущие модули) расчет должен выполнять инженер-конструктор с использованием специализированного ПО (например, SCAD или LIRA).
Да. Мы проводим дефектовку, разрабатываем схему усиления и выполняем сварочные работы по монтажу дополнительных ребер жесткости как на нашей базе, так и с выездом на объект заказчика.
