Изготовление эстакад для трубопроводов на заказ
Производство стальных трубопроводных эстакад любой сложности и габаритов. Расчет нагрузок, антикоррозийная защита, горячее цинкование. Доставка ТК по всей России, по Екатеринбургу доставка собственным манипулятором.
Производство металлических эстакад для трубопроводных систем
Мы проектируем и изготавливаем надежные стальные эстакады для прокладки технологических, магистральных и коммунальных трубопроводов над землей. Такие конструкции обеспечивают безопасную транспортировку жидкостей и газов, защищают трубы от механических повреждений и коррозии, а также облегчают доступ для технического обслуживания. Если вам требуются комплексные решения для промышленного строительства, изучите наш Каталог, также Вам могут быть интересны опоры для ёмкостей и резервуаров и другие несущие элементы.
Преимущества стальных трубопроводных эстакад
Использование металлических эстакад собственного производства дает ряд критически важных преимуществ для промышленных и инфраструктурных объектов:
- Безопасность и надежность: подъем трубопровода над землей защищает его от подтоплений, блуждающих токов, воздействия грунтовых вод и механических повреждений.
- Удобство обслуживания: открытый доступ к трубам, фланцевым соединениям и запорной арматуре значительно упрощает инспекцию и ремонт без остановки производства.
- Высокая несущая способность: расчетный каркас из швеллера, двутавра или профильной трубы выдерживает вес труб, заполненных рабочей средой, а также снеговые и ветровые нагрузки.
- Долговечность: применение горячего цинкования или многослойных лакокрасочных систем обеспечивает срок службы конструкции более 50 лет даже в агрессивных средах.
Виды трубопроводных эстакад
Мы изготавливаем конструкции различных типов в зависимости от трассы прокладки и требований проекта:

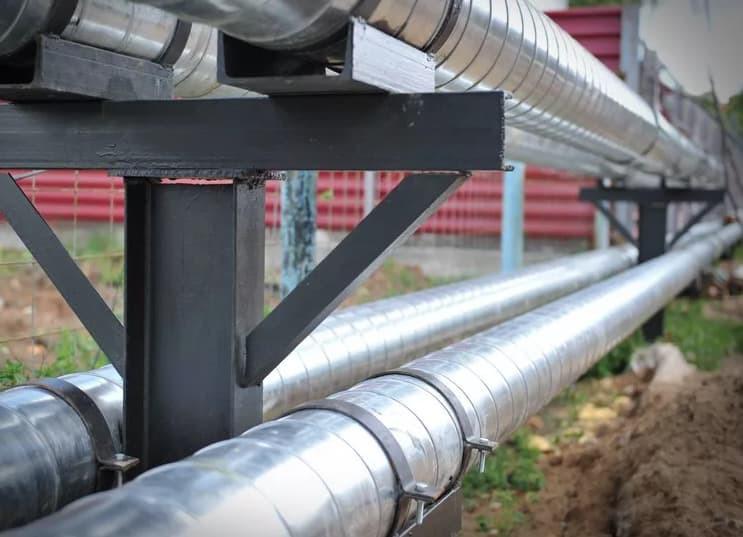

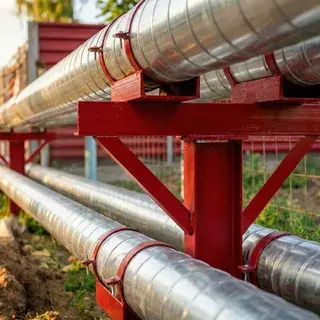

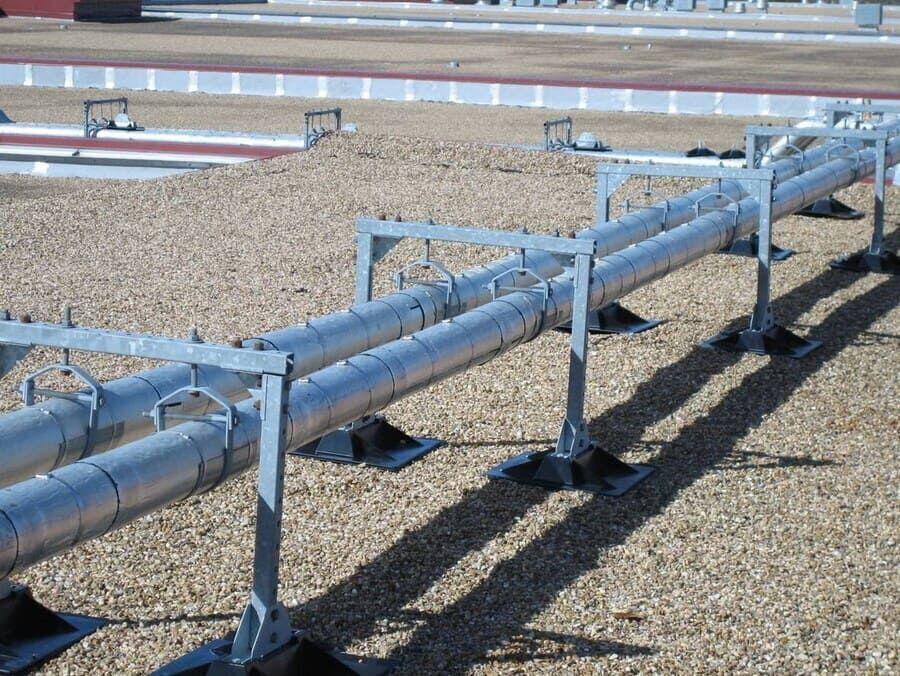

- Стойочные эстакады: классические конструкции на отдельных колоннах с ригелями, на которых размещаются трубы. Наиболее распространенный тип для промышленных площадок.
- Эстакадные мосты (галереи): массивные конструкции с ферменным или балочным пролетным строением для перехода трубопроводов через автомобильные или железные дороги, овраги и водные преграды.
- Подвесные эстакады: крепятся к существующим несущим стенам зданий или технологическим эстакадам для экономии пространства на земле.
- Модульные эстакады: секционные конструкции, собираемые на болтовых соединениях, что ускоряет монтаж на удаленных объектах.
Этапы производства эстакад
Изготовление трубопроводных эстакад — это сложный инженерный процесс, требующий строгого соблюдения нормативов (СП, ГОСТ, СНиП):
Проектирование и расчет нагрузок
Наши инженеры рассчитывают статические и динамические нагрузки (вес труб с продуктом, температурные расширения, ветер, снег, сейсмика). Разрабатываются чертежи КМ (конструкции металлические) и КМД (деталировочные).
Раскрой и механическая обработка
Профильный и листовой металл раскраивается на высокоточном оборудовании. Выполняется сверление отверстий под высокопрочные болты и подготовка кромок под сварку.
Сварка и сборка узлов
Сварка несущих элементов выполняется аттестованными специалистами с использованием автоматической или полуавтоматической сварки в защитных газах. Контроль качества швов проводится методами УЗД или капиллярной дефектоскопии.
Антикоррозийная защита
Готовые конструкции проходят дробеструйную очистку до степени Sa 2½. По требованию заказчика наносится лакокрасочное покрытие (ЛКП) по системе или выполняется горячее цинкование для максимальной защиты.
Технические характеристики эстакад
Ниже представлены ориентировочные параметры. Каждая эстакада рассчитывается индивидуально под конкретный проект.
| Параметр | Значение / Варианты |
|---|---|
| Высота эстакады | От 2 до 12 метров (и более по спецпроекту) |
| Длина пролета | Стандартно 6 или 12 метров |
| Материалы | Ст3сп, 09Г2С (для северных исполнений), нержавеющая сталь |
| Тип соединений | Сварные (на заводе), болтовые (высокопрочные на монтаже) |
| Антикоррозийная защита | Горячее цинкование или многослойная система ЛКП |
Почему заказывают эстакады в УралЦех
- Собственное конструкторское бюро: мы не только изготавливаем, но и разрабатываем разделы КМ и КМД, оптимизируя металлоемкость без потери прочности.
- Современное оборудование: наличие станков для резки, гибки и сварки крупногабаритных конструкций позволяет выполнять заказы любой сложности.
- Строгий контроль качества: входной контроль металла, операционный контроль сварки и приемочные испытания перед отгрузкой.
- Комплексный сервис: возможна поставка не только металлоконструкций, но и трубных опор (хомутов, скользящих опор).
Свяжитесь с нами для расчета стоимости
Для точного расчета и производства присылайте векторные файлы чертежей в форматах AI, CDR, DXF, PDF или EPS.
Email: komm@uralceh.ru
Телефон: +7 (800) 500-49-62, +7 (343) 343-77-01
Ответы на вопросы
Мы строго соблюдаем требования СП 43.13330 (Сооружения промышленных предприятий), СП 20.13330 (Нагрузки и воздействия), а также отраслевые стандарты (РД, ГОСТ) для конкретных видов трубопроводов (нефтегаз, химия, теплосети).
Да, если у вас уже есть готовая и согласованная документация (чертежи КМ/КМД), мы изготовим конструкции строго по ним.
Для максимального срока службы (25–50 лет) мы настоятельно рекомендуем горячее цинкование. Альтернатива – качественная система лакокрасочных покрытий (ЛКП), состоящая из эпоксидного грунта и полиуретановой эмали, нанесенная после дробеструйной очистки.
Да, мы можем произвести эстакадные мосты (галереи) с увеличенным пролетным строением (фермы или балки), которые обеспечивают необходимые габариты проезда и выдерживают повышенные динамические нагрузки.
Да, при проектировании мы учитываем температурные деформации труб и предусматриваем места установки скользящих опор, направляющих и П-образных компенсаторов.
Мы стараемся изготавливать секции, соответствующие стандартным габаритам для перевозки негабаритных грузов автотранспортом (обычно до 3–3,5 м в ширину и до 12 м в длину). Для более крупных объектов конструкция разбивается на транспортабельные отправочные марки для сборки на месте.
Предварительно свяжитесь с нами и предоставьте ТЗ. Если возможно усилить, то привозите элементы к нам на производство, усилим.
Мы производим полный комплект: неподвижные опоры, скользящие опоры, хомуты, подвески и пружинные опоры, которые идеально стыкуются с ригелями нашей эстакады.
Лучше всего, если Вы предоставите чертежы требуемых изделий. Мы рассчитаем изделие и отправим Вам коммерческое предложение.
