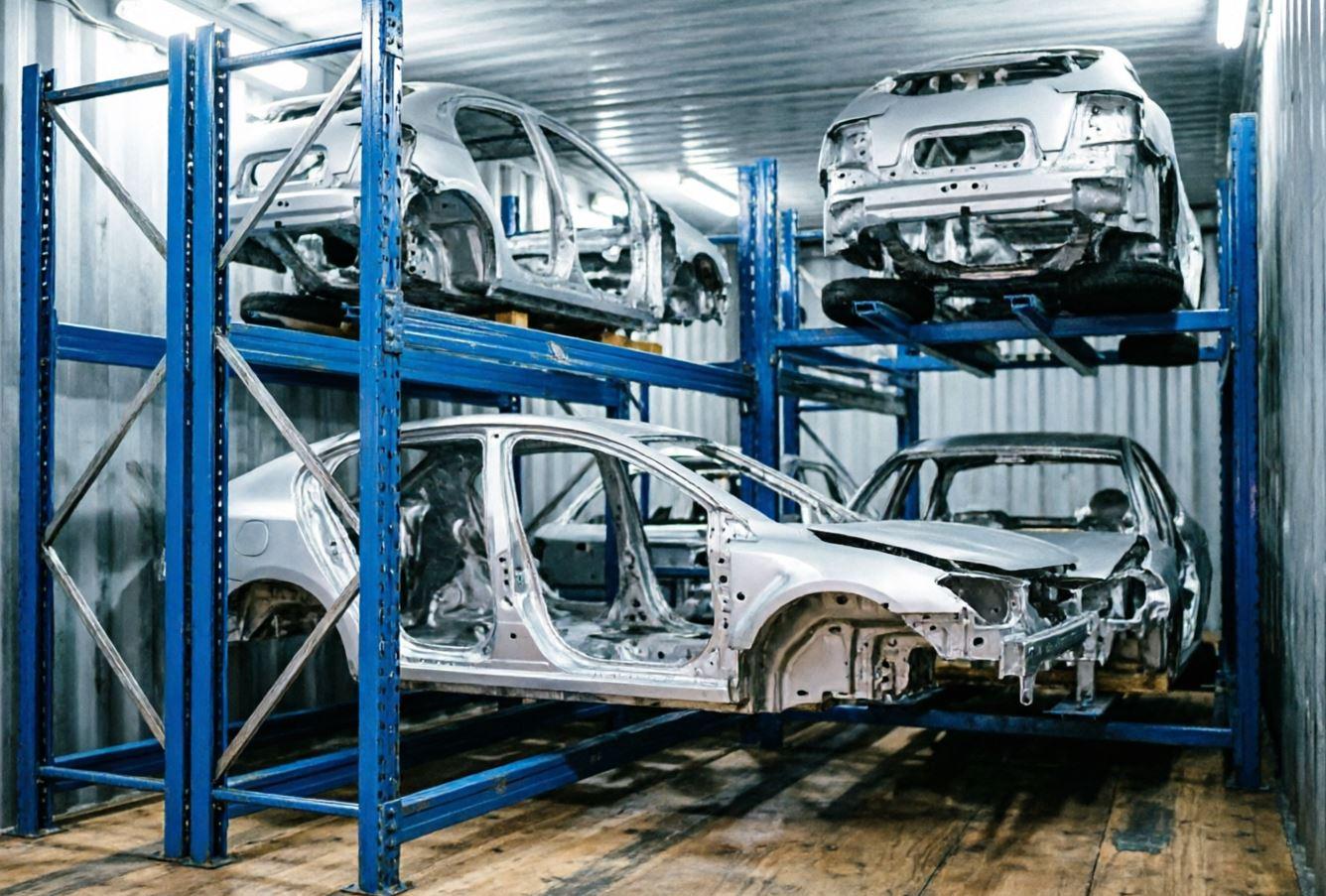

Производство SKD-рам и контейнерных стеллажей для перевозки кузовов BIW и разобранных автомобилей
Изготовление усиленных металлических рам и кассет для транспортировки кузовов BIW и SKD-комплектов в морских контейнерах. Строго по чертежам, горячее цинкование, доставка по РФ.
Производство SKD-систем и рам для кузовов BIW
Мы специализируемся на проектировании и изготовлении высокоточных металлических рам, кассет и стеллажей для транспортировки автомобилей в состоянии SKD (Semi-Knocked Down) и кузовов BIW (Body in White). Перевозка разобранных автомобилей и несваренных кузовов требует исключительной точности крепежных узлов, чтобы исключить микродеформации металла. Мы производим эти системы строго по вашим чертежам, выступая надежной альтернативой зарубежным аналогам. Если вас также интересуют решения для цельных автомобилей, изучите наш Каталог, где представлены стеллажи для перевозки авто в контейнерах и другие металлические конструкции на заказ.
Преимущества SKD-рам собственного производства
Локальное изготовление логистической оснастки для автомобильных заводов и дистрибьюторов дает ряд критически важных преимуществ:
- Ювелирная точность фиксации: кузова BIW не имеют навесных элементов и жесткости готового авто, поэтому наши рамы оснащаются прецизионными зажимными узлами, исключающими любые скручивания и вмятины при морской качке.
- Оптимизация контейнерного пространства: мы проектируем рамы так, чтобы максимально использовать внутренний объем 20' и 40' контейнеров, размещая кузова и навесные детали (двери, капоты, шасси) с минимальными зазорами.
- Защита от коррозии и загрязнений: применение горячего цинкования и специальных полимерных покрытий предотвращает ржавление самой рамы, что исключает риск загрязнения чистых кузовных панелей.
- Снижение логистических издержек: перевозка в SKD-формате позволяет избежать высоких пошлин на готовые автомобили и оптимизировать налогообложение.
Виды производимых SKD-систем и кассет
В зависимости от этапа разборки автомобиля и логистических задач, мы изготавливаем следующие модификации:
- Рамы для кузовов BIW (Body in White): специализированные кассеты с мягкими полимерными упорами и точечными зажимами по контуру порогов и стоек. Обеспечивают безопасную перевозку полностью сваренных, но неокрашенных или окрашенных кузовов.
- Стеллажи для шасси и агрегатов: усиленные нижние ярусы или отдельные модули для фиксации рам, подвесок, двигателей и трансмиссий, предотвращающие их смещение и взаимное повреждение.
- Кассеты для навесных элементов: вертикальные или горизонтальные держатели для дверей, капотов, крышек багажника и бамперов, исключающие их трение и сколы лакокрасочного покрытия.
- Комбинированные SKD-платформы: многоуровневые системы, позволяющие загружать в один контейнер кузов, шасси и пакет навесных деталей одновременно.
Этапы производства SKD-рам
Изготовление оснастки для автомобильной промышленности требует высочайшего уровня контроля качества:
Инженерная подготовка и ЧПУ-обработка
Мы тщательно изучаем 3D-модели кузовов. Детали рам с сложной геометрией зажимов обрабатываются на фрезерных и токарных станках с ЧПУ для обеспечения микронных допусков.
Лазерная резка и гибка
Основные несущие элементы вырезаются на волоконных лазерах. Листогибочные прессы с ЧПУ формируют необходимые профили и отбортовки для увеличения жесткости конструкции.
Нанесение защитных и демпфирующих покрытий
Металлический каркас проходит порошковую покраску. В местах контакта с кузовом автомобиля мы устанавливаем или напыляем специальные износостойкие полиуретановые или резиновые демпферы.
Технические характеристики SKD-кассет
Параметры могут быть адаптированы под любые чертежи. Ниже приведены стандартные значения для систем перевозки BIW и SKD-комплектов.
| Параметр | Значение / Варианты |
|---|---|
| Материал несущего каркаса | Сталь 09Г2С, Ст3сп, высокопрочные сплавы |
| Грузоподъемность кассеты | До 3000 кг (с учетом веса кузова и агрегатов) |
| Точки крепления кузова | По технологическим отверстиям или за пороги (с мягкими упорами) |
| Антикоррозийная защита | Горячее цинкование, эпоксидные морские грунты |
| Совместимость с контейнерами | 20' DC, 40' DC, 40' HC (с учетом внутренних габаритов) |
Почему автопроизводители и трейдеры выбирают УралЦех
- Понимание специфики автопрома: мы знаем, что такое допуски на кузовные панели, и не допускаем контакта металла рамы с окрашенными или грунтованными поверхностями BIW.
- Собственный парк ЧПУ-оборудования: позволяет изготавливать сложные фиксирующие элементы без привлечения сторонних подрядчиков.
- Метрологический контроль: каждая кассета проходит проверку на соответствие чертежу с использованием лазерных сканеров и калибров.
- Работа с возвратной тарой: проектируем рамы с учетом их штабелирования в пустом состоянии для экономии при обратной логистике.
Свяжитесь с нами для расчета стоимости
Пришлите нам чертежи кузовов, 3D-модели или технические задания на SKD-упаковку. Укажите требуемый тираж кассет, и мы подготовим коммерческое предложение с расчетом сроков и стоимости.
Email: komm@uralceh.ru
Телефон: +7 (800) 500-49-62, +7 (343) 343-77-01
Ответы на вопросы
BIW (Body in White) — это полностью сваренный кузов автомобиля без навесных деталей, двигателя и интерьера. Он не обладает полной пространственной жесткостью готового авто, поэтому при неправильной фиксации или ударах во время транспортировки могут возникнуть микродеформации панелей, что сделает невозможным дальнейший монтаж узлов на конвейере.
В точках контакта рамы с кузовом мы используем специальные демпфирующие накладки из полиуретана, тефлоновые пластины или резиновые упоры. Зажимные механизмы проектируются так, чтобы фиксировать кузов за технологические отверстия или усиленные пороги, не касаясь внешних панелей.
Да, мы часто проектируем комбинированные стеллажи. Например, кузов фиксируется на нижнем или среднем ярусе, а по бокам или над ним (в зависимости от габаритов контейнера) размещаются вертикальные держатели для дверей, капота и бамперов. Это максимально уплотняет загрузку контейнера.
Для снижения собственного веса кассеты (чтобы не превышать лимиты по грузоподъемности контейнера) мы используем высокопрочные стали и низколегированные марки, такие как 09Г2С. Это позволяет уменьшить сечение профиля при сохранении высокой несущей способности.
В нижней части кассет предусмотрены специальные башмаки или проушины, которые соответствуют стандартным узлам крепления морских контейнеров. Рамы фиксируются к полу контейнера с помощью стандартных фитингов, болтов или такелажных ремней, исключая любое смещение при качке.
Обязательно. Поскольку контейнеры могут подвергаться перепадам температур и конденсату, мы наносим на металлический каркас слой горячего цинкования или многослойное эпоксидное покрытие. Это гарантирует, что рама не заржавеет и не испачкает кузов ржавчиной.
Да, наши конструкторы адаптируют геометрию кассет под любые типы кузовов. Мы учитываем длину колесной базы, высоту и ширину, проектируя индивидуальные ложементы и точки захвата для каждого типа транспортного средства.
При проектировании мы закладываем возможность штабелирования пустых рам друг на друга. Это позволяет вернуть партию кассет в одном или двух контейнерах, что критически важно для снижения затрат на возвратную тару.
Сроки зависят от сложности фиксирующих узлов и объема партии. Прототипирование и изготовление первой кассеты для тестовой загрузки обычно занимает 2–3 недели. Серийное производство партии от 50 до 100 кассет занимает от 4 до 6 недель.
